Назначение разъёма 2РМТ30КУЭ32Ш1В1В

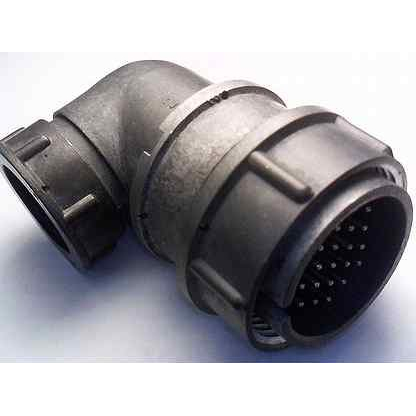

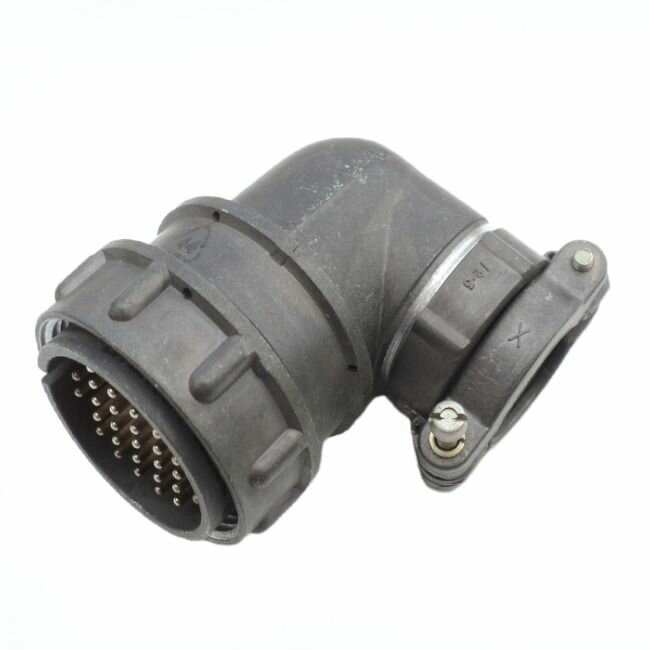

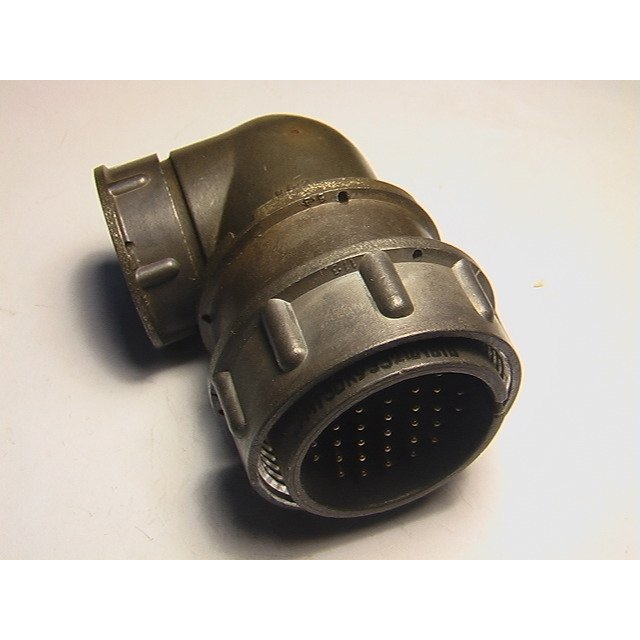

Разъём 2РМТ30КУЭ32Ш1В1В представляет собой российский низкочастотный цилиндрический кабельный соединитель повышенной надёжности из серии 2РМТ. Изделие выполнено в виде вилки с угловым патрубком и предназначено для соединения многожильных кабелей с экраном. Применяется на ответственных объектах промышленной, транспортной и оборонной техники, где предъявляются повышенные требования к надёжности, вибропрочности и работе в сложных климатических условиях.

Артикул изделия — 80171. Товар относится к категории 2РМТ. Производитель в данных каталога не указан.

Расшифровка обозначения

Маркировка 2РМТ30КУЭ32Ш1В1В содержит полную информацию о конструкции и исполнении соединителя:

• 2РМТ — тип соединителя: низкочастотный цилиндрический, повышенной надёжности.
• 30 — диаметр корпуса, посадочное отверстие около 30 мм.
• К — корпус кабельный, монтируется на кабель.
• У — патрубок угловой.
• Э — гайка предназначена для экранированного кабеля и обеспечивает надёжное соединение экрана с корпусом.
• 32 — число контактов, равное 32.
• Ш1В1В — вилка (Ш), теплостойкость до плюс 100 градусов Цельсия (1), всеклиматическое исполнение (В2.1), серебряное покрытие контактов (В).

Основные электрические параметры

Максимальное рабочее напряжение составляет порядка 560 В переменного или постоянного тока. Ток на одиночный контакт — не более 4 А, суммарный ток по разъёму достигает примерно 100–106 А при одновременной нагрузке контактов.

Сопротивление контактов обычно не превышает единиц мОм, а сопротивление изоляции составляет не менее единиц тысяч МОм в нормальных условиях. Электрическая прочность изоляции при 560 В находится в пределах порядка 1,8–2 кВ испытательного напряжения.

Механические и климатические свойства

Сочленение разъёма резьбовое, усилие расчленения достигает примерно 35 кгс, что приблизительно равно 343 Н. Такая фиксация обеспечивает надёжное соединение в вибро- и удароопасных условиях эксплуатации.

Интервал рабочих температур ориентировочно составляет от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению. Предусмотрена устойчивость к вибрации, многократным ударам и значительному линейному ускорению — десятки и сотни g, что типично для изделий данной серии.

Ресурс и долговечность

Число сочленений-расчленений рассчитано не менее чем на 500 циклов, что важно при эксплуатации в составе ремонтно-поддерживающих работ. Минимальная наработка составляет порядка 1000 часов. Срок сохраняемости до начала эксплуатации может достигать 15–25 лет при хранении по нормативам.

Типовые схемы применения

Разъём востребован при подключении кабельных трасс в щитах, бортовых системах и на наземных объектах. Изделие подходит для комплектования ответственных промышленных, транспортных и оборонных систем, где необходимы стойкость к внешним воздействиям и стабильность электрического контакта. Для организации соединения подбираются гнёзда-соответствия из серии 2РМТ.
