Назначение разъёма 2РМТ30КУЭ32Ш1В1В

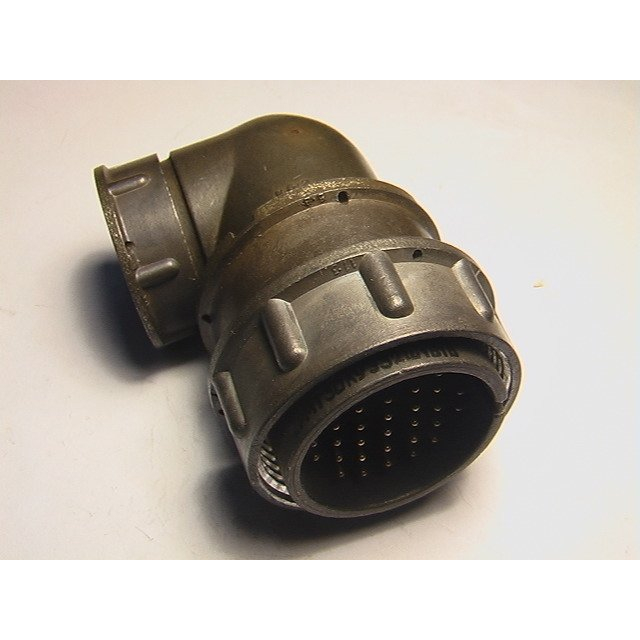

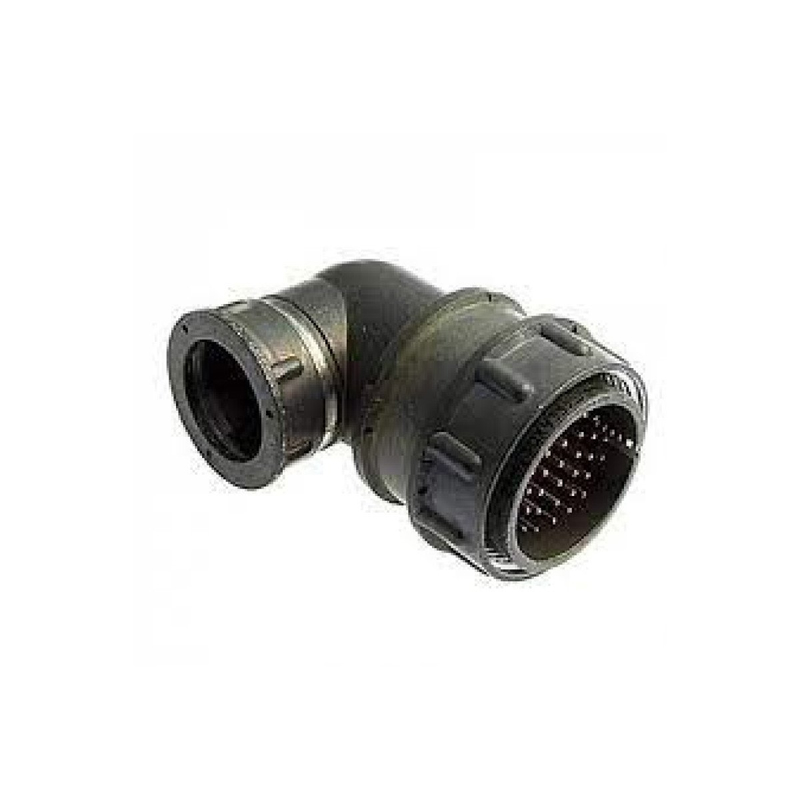

Разъём 2РМТ30КУЭ32Ш1В1В представляет собой цилиндрический низкочастотный соединитель вилочного типа, предназначенный для работы в составе электро- и радиоаппаратуры. Изделие относится к серии 2РМТ тропикоустойчивого исполнения и рассчитано на внутренний монтаж во всеклиматическом варианте. Конструктив выполнен по техническим условиям ТУ ГЕО.364.126ТУ.

Соединитель применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Он обеспечивает разъёмное соединение кабельных линий и блоков аппаратуры, где требуется экранирование и надёжный резьбовой контакт. Угловое кабельное исполнение корпуса позволяет монтировать разъём в ограниченном пространстве с отводом кабеля под углом.

Подтверждённые особенности конструкции

Разъём 2РМТ30КУЭ32Ш1В1В имеет следующие особенности, подтверждённые каталожными данными:

• Корпус кабельный угловой, экранированный, тип КУЭ.
• Количество контактов — 32.
• Диаметр каждого контакта — 1 мм, исполнение 32Ш1.
• Покрытие контактов — серебро, исполнение В1В.
• Вид сочленения — резьбовой, ресурс до 500 циклов.
• Монтаж контактов — объёмный или пайкой.
• Поляризация — одношпоночная.

Контакты диаметром 1 мм относятся к типоразмеру, обеспечивающему рабочий ток в диапазоне от 4 А до 36 А в зависимости от конкретного типономинала. Максимальное рабочее напряжение соединителя составляет 700 В. Изделие сохраняет работоспособность в интервале температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Экранированный корпус снижает влияние внешних электромагнитных помех на передаваемые сигналы, что особенно важно при работе в низкочастотных цепях с чувствительной аппаратурой. Серебряное покрытие контактов уменьшает переходное сопротивление и повышает стабильность электрического соединения в течение всего срока эксплуатации.

Применение и условия эксплуатации

Соединители серии 2РМТ, включая модификацию 2РМТ30КУЭ32Ш1В1В, используются в радиоэлектронной аппаратуре, контрольно-измерительных приборах, блоках питания и коммутационном оборудовании. Тропикоустойчивое исполнение допускает применение изделия в условиях повышенной влажности и воздействия плесневых грибов, характерных для тропического климата.

Всеклиматический вариант исполнения означает возможность эксплуатации в широком диапазоне климатических зон — от холодных северных регионов до влажных тропических. Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение ответных частей, исключающее самопроизвольное размыкание при механических воздействиях.

Угловая кабельная конструкция корпуса упрощает прокладку кабеля внутри приборных отсеков, стоек и шкафов, где прямой отвод кабеля невозможен. Одношпоночная поляризация предотвращает неправильное соединение контактов при сочленении вилки и розетки, что критично для многоконтактных разъёмов.

Рекомендации по монтажу

При монтаже разъёма 2РМТ30КУЭ32Ш1В1В допускается пайка проводников к хвостовикам контактов либо объёмный монтаж. Выбор способа зависит от технологии производства конкретного изделия и требований конструкторской документации. Перед пайкой рекомендуется зафиксировать ответную часть разъёма для исключения повреждения изоляторов.

После монтажа следует проверить целостность цепей и отсутствие замыканий между соседними контактами. Резьбовое кольцо необходимо затягивать до упора без применения чрезмерных усилий, чтобы не повредить резьбу и уплотнительные элементы.
