2РМТ30КУЭ32Ш1В1В: кабельная вилка для надежных электрических соединений

2РМТ30КУЭ32Ш1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с 32 штыревыми контактами. Конструкция рассчитана на применение в цепях постоянного и переменного тока частотой до 3 МГц, включая оборудование, где важны стойкость к вибрациям, надежная фиксация и защита экранированного кабеля.

Конструктивное исполнение

Маркировка 2РМТ30КУЭ32Ш1В1В отражает основные особенности изделия:

Соединитель имеет резьбовой механизм сочленения, благодаря которому ответные части фиксируются механически и сохраняют устойчивость при вибрационных и ударных нагрузках. Контакты выполнены извлекаемыми, что упрощает монтаж, обслуживание и возможную замену отдельных контактных элементов.

Основные характеристики

Для исполнения с 32 контактами диаметром 1 мм указываются следующие параметры:

• Максимальное рабочее напряжение — до 560 В.

• Допустимая нагрузка на один контакт — до 4 А.

• Максимальная суммарная нагрузка на соединитель — до 106 А.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции при рабочем напряжении 560 В — 1850 В.

• Емкость между контактами — не более 6 пФ.

• Число циклов сочленения и расчленения — до 500.

• Рабочий температурный диапазон — от −60 до +100 °C.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильности электрического контакта. Это особенно важно для многоконтактных кабельных соединений, через которые передаются цепи питания, управления, дискретные сигналы и другие низкочастотные линии.

Особенности монтажа

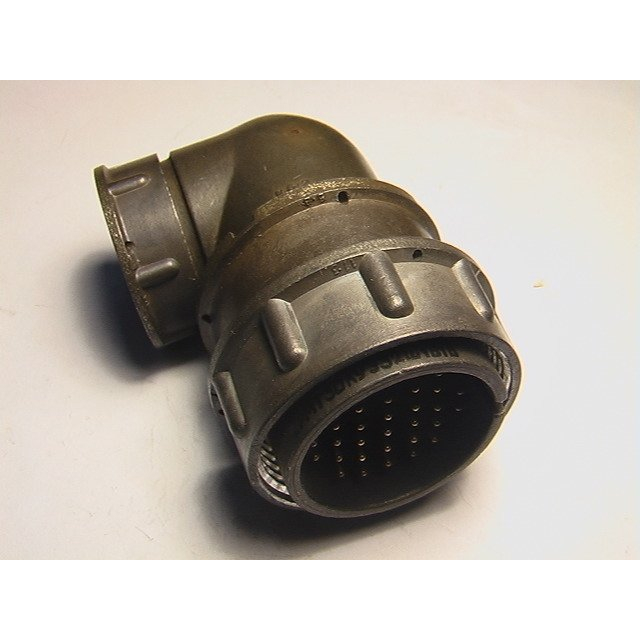

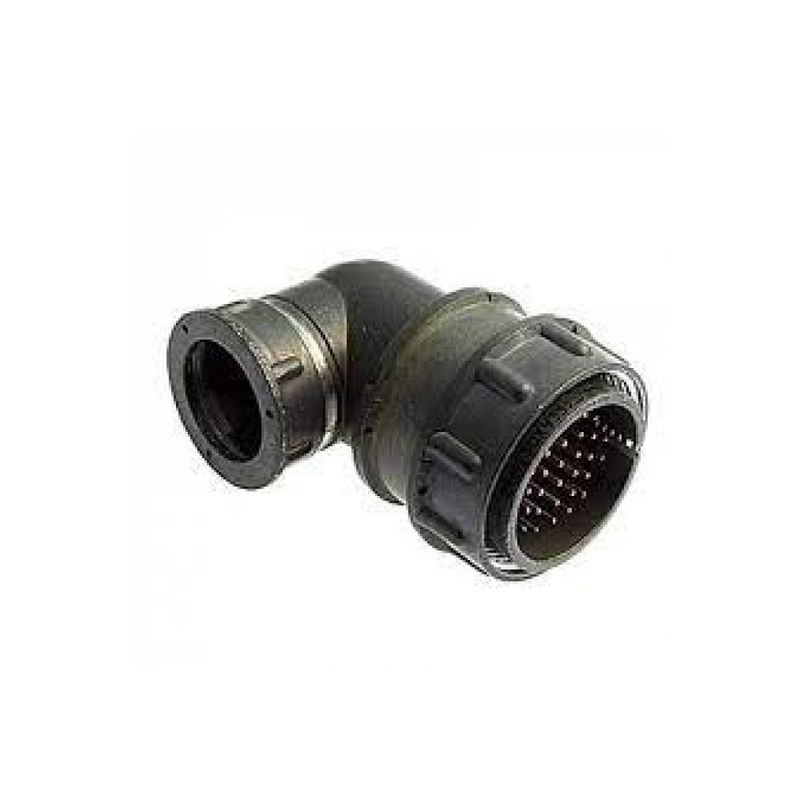

Вилка 2РМТ30КУЭ32Ш1В1В предназначена для объемного кабельного монтажа. Угловой патрубок позволяет организовать вывод кабеля под углом к оси соединителя, что полезно при ограниченном пространстве внутри корпуса оборудования, шкафов автоматики, приборных стоек и аппаратурных отсеков.

Гайка исполнения Э применяется при работе с экранированным кабелем. Такое решение помогает корректно закрепить кабель и организовать конструктивно аккуратный ввод в разъем. Корпус соединителя изготавливается из алюминиевого сплава, изолятор — из карболита, а штыревые контакты имеют латунную основу с серебряным покрытием.

Где применяется 2РМТ30КУЭ32Ш1В1В

Разъем востребован в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где требуется разъемное многоконтактное соединение кабеля с оборудованием. Типичные области использования:

• Системы промышленной автоматики и управления.

• Контрольно-измерительные комплексы.

• Источники и распределители питания.

• Стендовое и испытательное оборудование.

• Радиотехнические устройства.

• Аппаратура связи и телемеханики.

• Оборудование, эксплуатируемое при вибрациях, ударах и перепадах температуры.

Негерметичное исполнение означает, что соединитель целесообразно использовать внутри защищенных корпусов, шкафов, приборов и отсеков либо в условиях, где исключено прямое воздействие воды и агрессивной внешней среды. При подборе ответной части необходимо сопоставлять тип соединителя, контактную схему, исполнение корпуса, способ монтажа и требования конкретной электрической цепи.

Итог

2РМТ30КУЭ32Ш1В1В — это 32-контактная кабельная вилка серии 2РМТ с угловым патрубком, резьбовой фиксацией, серебряными штыревыми контактами диаметром 1 мм и исполнением для экранированного кабеля. Сочетание механической прочности, стабильных электрических характеристик и удобства кабельного монтажа делает этот разъем практичным решением для промышленной и специализированной электроники.
