Назначение и область применения

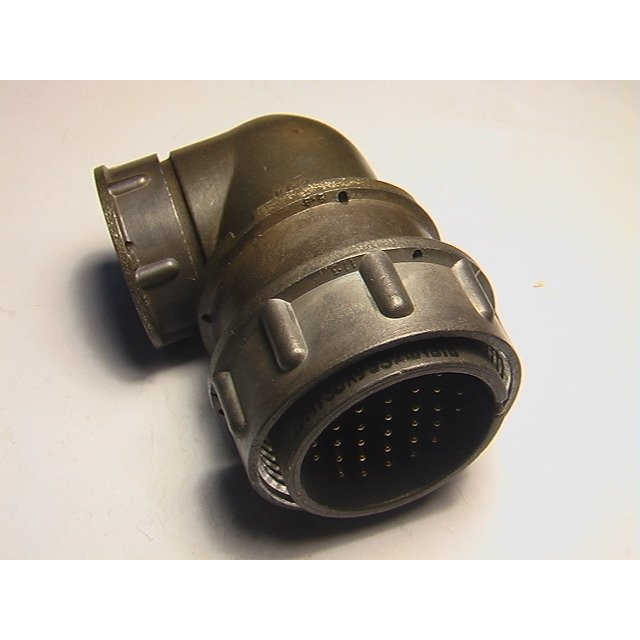

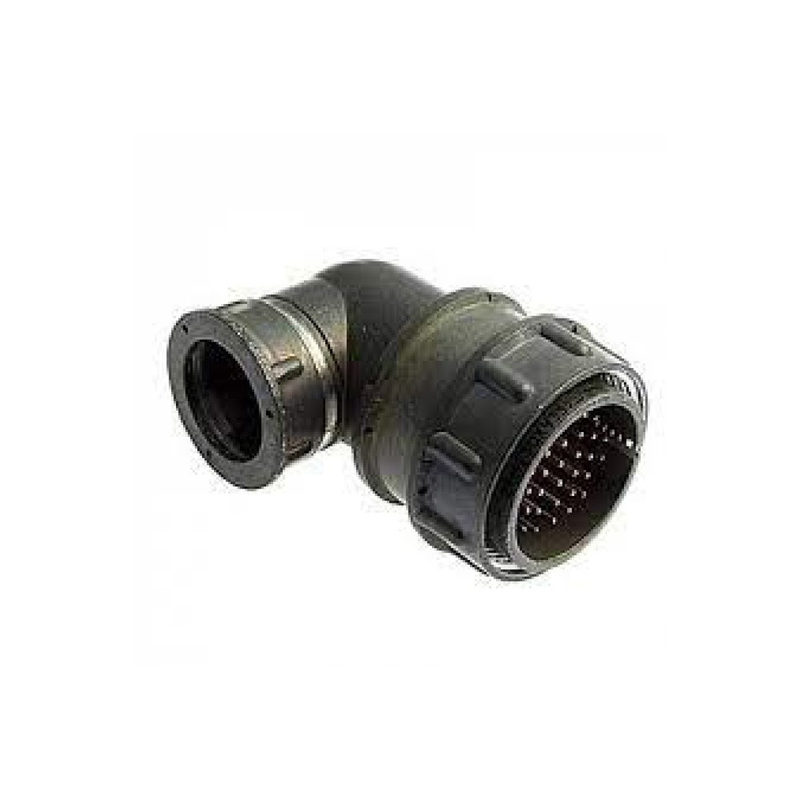

2РМТ30КУЭ32Ш1В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический соединитель с резьбовой фиксацией. Устройство предназначено для организации надёжного разъёмного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной и радиотехнической аппаратуры, включая внутренние установки, работающие в жёстких климатических условиях и при значительных вибрационных нагрузках.

Благодаря всеклиматическому исполнению В2.1 по ГОСТ 15150-69 изделие сохраняет работоспособность при повышенной влажности окружающей среды до 98% и температуре +40 °C. Диапазон рабочих температур составляет от -60 до +100 °C, что позволяет применять соединитель как в холодных, так и в умеренно жарких климатических зонах.

Электрические характеристики

Соединитель оснащён 32 контактами и обеспечивает следующие электрические параметры:

• максимальный ток на одиночный контакт — 4 А;
• суммарный ток на соединитель — до 106 А;
• рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — 1850 В.

Указанные значения подтверждены производителем и определяют пригодность соединителя для работы в низкочастотных цепях с умеренными токовыми нагрузками и повышенными требованиями к изоляции.

Конструкция и монтаж

Изделие выполнено в виде кабельной вилки с угловым патрубком и гайкой для экранированного кабеля. Монтаж контактов — внутренний, объёмный или пайкой. Контактные поверхности имеют покрытие серебром или золотом, что снижает переходное сопротивление и повышает коррозионную стойкость.

Корпус соединителя может быть блочным или кабельным, экранированным, с одношпоночной поляризацией, исключающей неправильное сочленение. Диаметр корпуса составляет около 39 мм, длина — 61,6 мм.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в условиях значительных механических нагрузок. Изделие выдерживает:

• синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с² (50 g);
• механические удары одиночного действия до 5000 м/с² (500 g);
• механические удары многократного действия до 1000 м/с² (100 g).

Минимальная наработка соединителя составляет 1000 часов, срок сохраняемости — 15 лет. Указанные показатели подтверждают высокую надёжность изделия при использовании в аппаратуре, подверженной вибрациям и ударным воздействиям.

Комплектация и совместимость

Соединитель 2РМТ30КУЭ32Ш1В1В относится к серии 2РМТ и предназначен для сочленения с ответными частями соответствующего типоразмера. Резьбовая фиксация обеспечивает плотное и стабильное соединение, устойчивое к самопроизвольному разъединению при вибрациях. Артикул изделия — 3923.
