Назначение соединителя 2РМТ30КУЭ32Ш1В1В

Цилиндрический низкочастотный тропикоустойчивый электрический соединитель 2РМТ30КУЭ32Ш1В1В предназначен для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие выпущено в 1992 году и относится к исполнению ОС. Соединитель рассчитан на работу в составе электронных систем, где требуется надёжное разъёмное контактное соединение цепей при воздействии широкого спектра климатических и механических факторов.

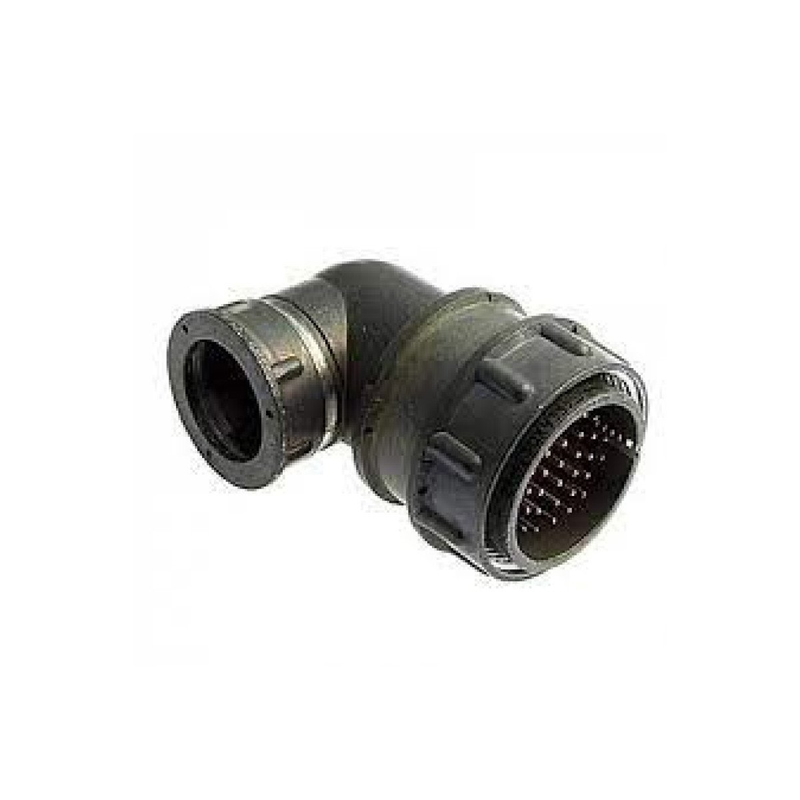

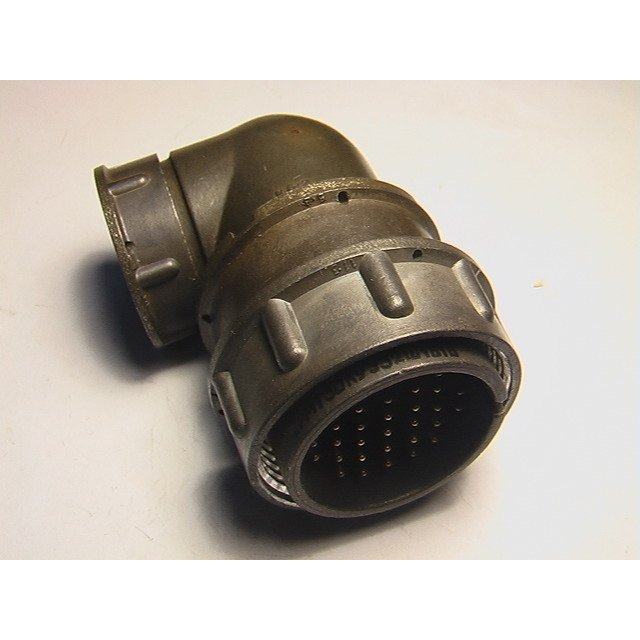

Конструкция прибора предусматривает резьбовое сочленение частей, что обеспечивает стабильное электрическое соединение и защиту от случайного расчленения в условиях вибрации. Кабельный корпус с угловым патрубком и гайкой предназначен для подключения экранированного кабеля, что расширяет область применения соединителя в аппаратуре с повышенными требованиями к помехозащищённости.

Подтверждённые технические особенности

Соединитель 2РМТ30КУЭ32Ш1В1В характеризуется следующими параметрами, подтверждёнными данными производителя:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое В2.1.
• Количество контактов: 32.
• Покрытие контактов: серебро.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Максимальное рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Максимальная суммарная токовая нагрузка на соединитель: 106 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм, в отдельных источниках указывается не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная стойкость: диапазон частот от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g).

Электрические параметры

Ёмкость между соседними контактами составляет не более 6 пФ, что позволяет использовать соединитель в низкочастотных цепях с умеренными требованиями к паразитным параметрам. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильности электрического соединения на протяжении всего срока службы.

Условия эксплуатации

Изделие рассчитано на эксплуатацию при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия и выдерживает смену температур в диапазоне от минус 60 до плюс 180 градусов Цельсия. Повышенная относительная влажность при температуре плюс 35 градусов Цельсия допускается до 98 процентов. Соединитель работоспособен при пониженном атмосферном давлении 133,32 на 10 в минус четвёртой степени Па и при повышенном давлении до 506 кПа.

Применение и эксплуатационные показатели

Благодаря тропикоустойчивому исполнению и широкому температурному диапазону соединитель 2РМТ30КУЭ32Ш1В1В применяется в радиоэлектронных системах, работающих в сложных климатических условиях, включая районы с высокой влажностью и значительными перепадами температур. Угловой патрубок с гайкой для экранированного кабеля делает прибор удобным для монтажа в ограниченных пространствах и при прокладке кабельных трасс под углом.

Эксплуатационная надёжность подтверждается следующими показателями:

• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости при гамма равном 99,5 процента: 15 лет.
• Усилие расчленения соединителей: не более 343,4 Н.

Одношпоночная поляризация корпусов исключает неправильное соединение частей и защищает контакты от механических повреждений при сочленении. Соединитель рассчитан на длительное хранение и многократное применение, что подтверждается установленным числом циклов сочленения и сроком сохраняемости.
