Назначение разъёма 2РМТ30КУЭ32Г1В1В

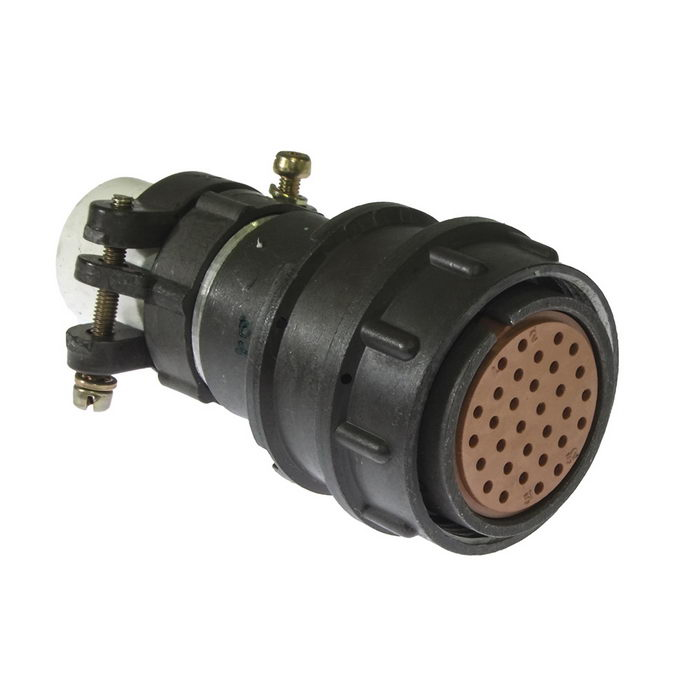

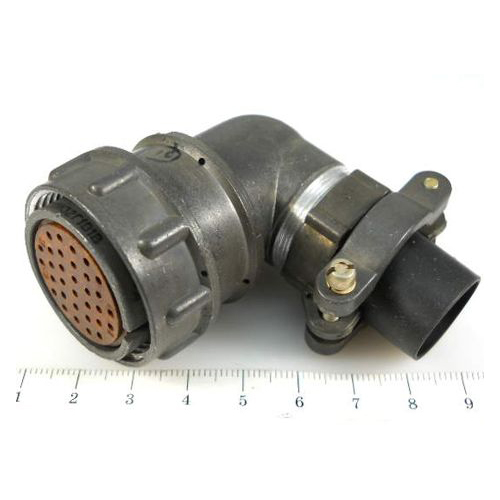

Разъём 2РМТ30КУЭ32Г1В1В производства завода «Элекон» (Казань) представляет собой кабельную розетку цилиндрического типа из серии 2РМТ. Основное назначение изделия — присоединение кабелей к электрооборудованию и обеспечение электрического соединения между блоками, жгутами и приборами.

Маркировка КУЭ указывает на исполнение кабельной розетки. Такое исполнение применяется там, где требуется организовать надёжную коммутацию многожильного кабеля с ответной частью — вилкой серии 2РМТ. Разъём рассчитан на эксплуатацию в составе промышленной и военной техники, измерительных систем и электронных блоков.

Подтверждённые особенности конструкции

Изделие относится к классу цилиндрических электро‑механических соединителей. Ниже перечислены особенности, соответствующие данному типу и серии.

• Количество контактов — 32, что позволяет передавать значительное число сигналов или подключать мощные цепи.
• Тип соединителя — кабельная розетка цилиндрического типа серии 2РМТ.
• Корпус выполнен из металла; изолятор, как правило, изготавливается из карболита или аналогичного компаунда.
• Фиксация с ответной вилкой обеспечивается круговым замком‑муфтой.
• Контакты имеют серебряное или серебросодержащее покрытие, что даёт низкое переходное сопротивление и хорошую коррозионную стойкость.
• Изделие не относится к герметичным исполнениям и рассчитано на условно‑нормальные эксплуатационные среды без прямого контакта с водой и высокой влажностью.
• Монтаж на кабель выполняется методом пайки или с использованием специальных кабельных втулок.

Электрические и эксплуатационные параметры

Для разъёмов серии 2РМТ с 32 контактами максимальное рабочее напряжение обычно составляет порядка до 700 В переменного или постоянного тока, при этом рабочий диапазон находится около 560 В. Рабочий ток на контакт для 32‑контактных исполнений этой серии лежит в диапазоне от 4 А до десятков ампер — конкретное значение зависит от типа контакта и характера нагрузки.

Диапазон рабочих температур для разъёмов серии 2РМТ обычно составляет примерно от минус 60 °C до плюс 100 °C. Это позволяет применять изделие в условиях широкого температурного диапазона, включая интенсивные тепловые и холодовые воздействия.

Область применения

Разъём 2РМТ30КУЭ32Г1В1В применяется в промышленной и военной технике, измерительных системах и электронных блоках, где требуется многоконтактный кабельный соединитель с относительно высокой токовой и напряженческой нагрузкой. После монтажа на кабель розетка соединяется с соответствующей вилкой серии 2РМТ.

Порядок монтажа и совместимость

1. Подготовить кабель и концы жил под пайку или под установку кабельных втулок.
2. Выполнить монтаж жил на контакты розетки выбранным способом.
3. Закрепить кабель в корпусе и обеспечить механическую разгрузку.
4. Состыковать розетку с ответной вилкой серии 2РМТ и зафиксировать круговым замком‑муфтой.

Изделие поставляется как отдельный соединитель; ответная часть — вилка серии 2РМТ — приобретается отдельно. Артикул товара — 3917, категория — 2РМТ, производитель — Элекон.
