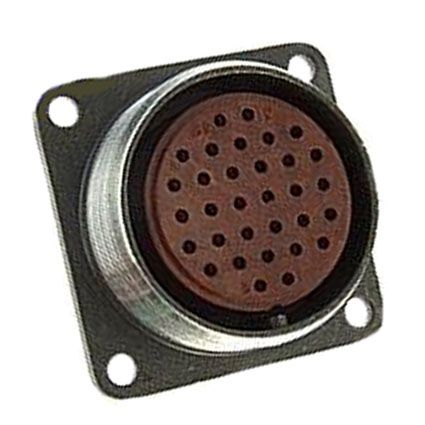

Назначение разъёма 2РМТ30КУЭ32Г1В1В

Электрический соединитель 2РМТ30КУЭ32Г1В1В относится к цилиндрическим разъёмам серии 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение экранированного кабеля. Конструкция предусматривает резьбовое сочленение ответных частей, что обеспечивает надёжную фиксацию соединения и защиту от самопроизвольного размыкания в условиях вибрационных и ударных нагрузок.

Разъём ориентирован на применение в радиоэлектронной и радиотехнической аппаратуре общего назначения. Его используют в промышленном оборудовании, измерительных комплексах, системах связи и других устройствах, где требуется стабильное многоконтактное соединение экранированных кабельных линий. Тропикоустойчивое исполнение расширяет область применения изделия в регионах с повышенной влажностью и температурными перепадами.

Конструктивные особенности

Соединитель оснащён 32 контактами, что обеспечивает одновременную передачу значительного числа сигналов или питающих цепей. Контактные элементы покрыты серебром, обозначаемым индексом «В» в маркировке. Такое покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Монтаж проводов выполняется методом обжимки или пайки с внутренней стороны розетки.

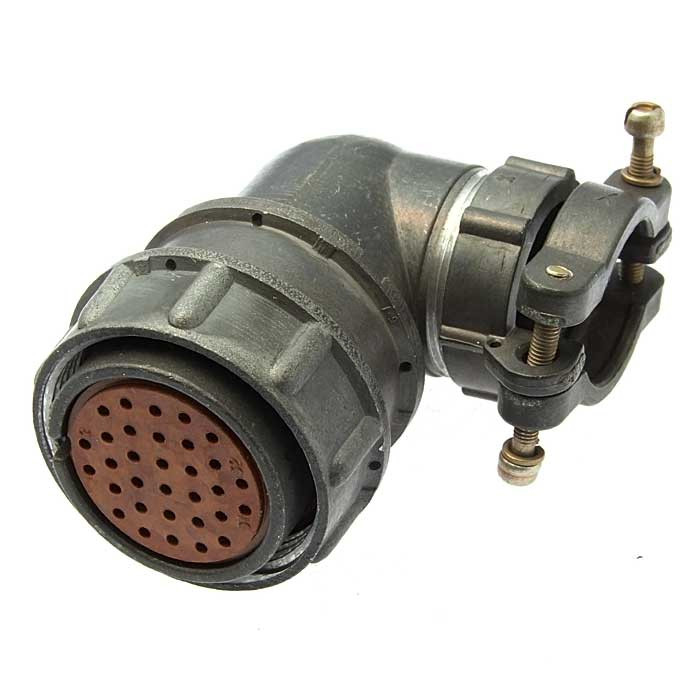

Корпус выполнен в негерметичном всеклиматическом исполнении В, допускающем эксплуатацию при температуре до плюс 100 градусов Цельсия. Поляризация корпуса одношпоночная, что исключает неправильную ориентацию при сочленении. Угловой патрубок задаёт отвод кабеля под прямым углом к оси разъёма, облегчая компоновку в стеснённых монтажных пространствах и снижая механические напряжения на кабельный ввод.

Электрические параметры и устойчивость к внешним воздействиям

• Максимальное рабочее напряжение — 560–700 В.
• Токовая нагрузка на одиночный контакт — до 4 А.
• Суммарная токовая нагрузка — до 106 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Изделие рассчитано на работу в условиях вибрационных воздействий в диапазоне частот от 1 до 5000 Гц. Конструкция выдерживает многократные ударные нагрузки до 5000 метров в секунду в квадрате, а также линейные ускорения до 2000 метров в секунду в квадрате. Совокупность механической прочности и стабильных диэлектрических характеристик позволяет применять разъём в подвижных узлах оборудования и в аппаратуре, подверженной динамическим нагрузкам.

Область применения

Соединитель 2РМТ30КУЭ32Г1В1В применяется в составе радиоэлектронных устройств, требующих разъёмного соединения экранированных кабелей с большим числом жил. Типичные области включают контрольно-измерительную аппаратуру, промышленную автоматику, связное оборудование и специальные электронные системы. Резьбовая фиксация и одношпоночная поляризация обеспечивают повторяемость соединений при многократных циклах сочленения и расчленения.

Артикул изделия — 3918. Категория — 2РМТ. Благодаря тропикоустойчивому исполнению и всеклиматической конструкции разъём сохраняет работоспособность в широком диапазоне условий эксплуатации, включая повышенную влажность и высокие температуры окружающей среды.
