2РМТ30КУЭ32Г1В1В: кабельная розетка для надежных электрических соединений

2РМТ30КУЭ32Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в формате кабельной розетки. Изделие рассчитано на создание разъемных соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция с угловым патрубком ориентирована на подключение экранированного кабеля и удобную прокладку жгута в ограниченном монтажном пространстве.

Основные характеристики

Разъем 2РМТ30КУЭ32Г1В1В имеет 32 контакта и резьбовое сочленение, которое помогает обеспечить устойчивую механическую фиксацию соединения. Номинальный размер корпуса — 30, а диаметр контактов составляет 1 мм. Для контактов данного исполнения указывается серебряное покрытие; оно способствует стабильности переходного сопротивления при эксплуатации.

Технические параметры могут зависеть от конкретного исполнения и нормативной документации на партию изделия, поэтому перед проектированием соединения важно сверять маркировку, схему расположения контактов и требования к монтажу.

Конструкция и назначение

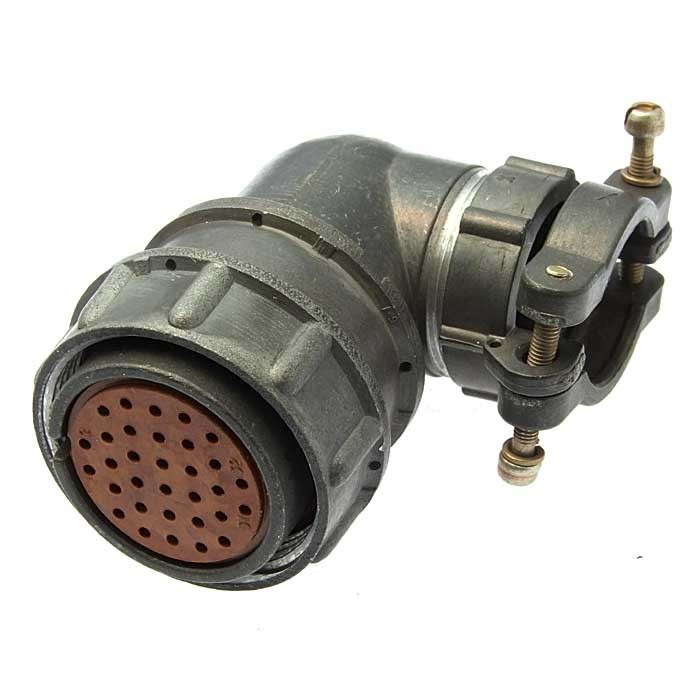

Соединитель 2РМТ30КУЭ32Г1В1В относится к кабельным розеткам с угловым патрубком. Такая компоновка удобна там, где кабель должен выходить вдоль корпуса оборудования, а не перпендикулярно ему. Это позволяет уменьшить радиус изгиба кабеля в рабочей зоне и аккуратнее организовать внутренний объемный монтаж.

Корпус разъема изготавливается из алюминиевого сплава, а изолятор контактной группы — из пресс-материала АГ-4. Контактная система рассчитана на извлекаемые контакты и монтаж методом обжимки, что дает возможность формировать кабельные сборки с учетом сечения проводников и требований конкретного оборудования.

Где применяется 2РМТ30КУЭ32Г1В1В

Разъем подходит для радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуры, в которой требуется многоконтактное разъемное подключение кабелей. Его используют в составе шкафов управления, систем автоматики, приборных комплексов, испытательного оборудования, источников питания и других технических устройств.

Ключевые сценарии применения:

• Передача питания и управляющих сигналов через единый многоконтактный интерфейс.

• Подключение экранированных кабелей в аппаратуре с требованиями к защите сигнальных цепей.

• Формирование кабельных жгутов для оборудования с ограниченным монтажным пространством.

• Использование в условиях вибрации, температурных колебаний и повышенной влажности в пределах норм, установленных для серии 2РМТ.

Эксплуатационные особенности

2РМТ30КУЭ32Г1В1В рассчитан на работу при температурах от −60 до +100 °C. Для серии также заявляются стойкость к вибрационным и ударным нагрузкам, а ресурс соединения достигает 500 циклов сочленения и расчленения. Это делает разъем практичным решением для оборудования, где важны повторяемость подключения, механическая надежность и сохранение электрических параметров.

При монтаже необходимо соблюдать распиновку ответной части, правильно подобрать обжимной инструмент и контакты, контролировать качество экранирования, а также исключать механическое натяжение кабеля на выходе из углового патрубка. Для работы на токовых цепях особенно важно учитывать допустимую нагрузку на каждый контакт, а не только суммарный ток разъема.
