Назначение соединителя

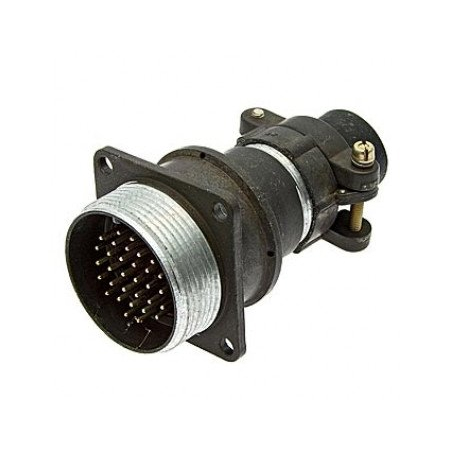

2РМТ30КПН32Ш1В1В — это кабельная вилка из серии низкочастотных цилиндрических соединителей производства завода «Лтава» (Полтава, Украина), модификация «5». Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к категории 2РМТ и применяется во внутренних цепях аппаратуры как соединитель общего назначения.

Основная задача данной вилки — обеспечение электрического контакта между кабелем и ответной частью (розеткой или приборным разъёмом) при сохранении стабильных параметров передачи сигнала и питания. Благодаря тропикоустойчивому исполнению и широкому диапазону рабочих температур изделие может эксплуатироваться в составе аппаратуры, работающей в сложных климатических условиях.

Подтверждённые особенности и технические характеристики

Конструктивное исполнение соединителя соответствует условному размеру корпуса 30 и включает 32 контакта диаметром 1,5 мм (сочетание Ш1). Контакты имеют серебряное покрытие (обозначение В), что обеспечивает стабильное переходное сопротивление и коррозионную стойкость. Модель относится к негерметичным соединителям с резьбовым соединением, одношпоночной поляризацией и прямым патрубком для неэкранированного кабеля (КПН). Метод монтажа — обжимка.

Основные электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на контакт — до 32 А (для контактов диаметром 3 мм; в данной модели установлены контакты диаметром 1,5 мм).
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм (или 1000 МОм).
• Ёмкость между контактами — не более 6 пФ.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость — до плюс 100 градусов Цельсия.
• Срок сохраняемости — 15 лет.

Соединитель выдерживает следующие механические нагрузки:

• Вибрация в диапазоне от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате (50 g).
• Одиночные удары с ускорением 5000 метров на секунду в квадрате.
• Многократные удары с ускорением 1000 метров на секунду в квадрате.
• Линейные нагрузки с ускорением 2000 метров на секунду в квадрате.

Климатическое исполнение — всеклиматическое В (или В2.1). Контакты выполнены извлекаемыми и установлены в карболитовом основании, заключённом в металлический корпус.

Применение и категория качества

Вилка 2РМТ30КПН32Ш1В1В применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации внутренних цепей. Она может использоваться как соединитель общего назначения в составе устройств, где требуется устойчивость к вибрации, ударам и линейным перегрузкам, а также к воздействию повышенной влажности и широкого диапазона температур.

Изделие выпускается заводом «Лтава» и относится к категории качества, соответствующей техническим условиям (например, ГЕ0.364.126ТУ, приёмка «5»). Год выпуска указанной позиции — 2015. Модификация «5» и приёмка «5» подтверждают соответствие изделия установленным требованиям приёмки.

При монтаже следует учитывать тип кабеля — прямой патрубок рассчитан на неэкранированный кабель, а присоединение контактов выполняется методом обжимки. Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию вилки относительно ответной части, исключая ошибку сочленения.
