Назначение разъёма

2РМТ30КПН32Ш1В1В — это цилиндрический низкочастотный тропикоустойчивый разъём производства компании Элекон, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и стабильное электрическое соединение между кабельными линиями и блоками оборудования.

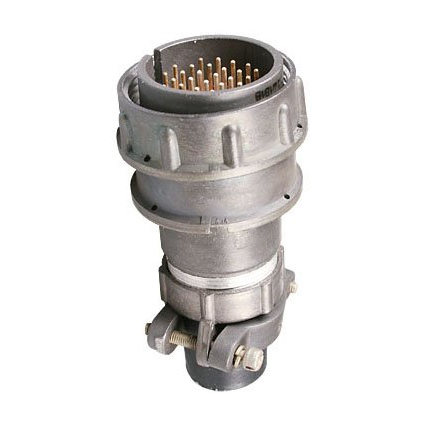

По конструктивному исполнению это кабельная вилка с прямым патрубком и гайкой для неэкранированного кабеля. Разъём оснащён 32 контактами с серебряным покрытием, имеет резьбовое соединение корпусов и одношпоночную поляризацию, что исключает неправильное сочленение. Изделие негерметичное и предназначено для эксплуатации в условиях, допускающих такую конструкцию.

Подтверждённые электрические характеристики

Разъём рассчитан на ток до 36 А на контакт в зависимости от диаметра контакта. Максимальное рабочее напряжение достигает 700 В. Сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность — до 2300 В амплитудного значения.

Контактное сопротивление — не более 5 мОм. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Срок службы при хранении — до 15 лет, минимальная наработка — 1000 часов. Масса изделия составляет около 57 граммов. Монтаж выполняется объёмной пайкой.

Ключевые параметры

• Количество контактов: 32, с серебряным покрытием.
• Максимальный ток на контакт: до 36 А в зависимости от диаметра.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 2300 В амплитудного значения.
• Сопротивление контакта: не более 5 мОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок хранения: до 15 лет.
• Масса: около 57 граммов.

Механическая стойкость

Изделие выдерживает воздействие вибрации в диапазоне от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате. Оно устойчиво к одиночным ударам с ускорением 5000 метров на секунду в квадрате, к многократным ударам с ускорением 1000 метров на секунду в квадрате и к линейным нагрузкам с ускорением 2000 метров на секунду в квадрате.

Количество сочленений достигает 500 циклов, что подтверждает ресурс резьбового соединения и контактной системы при многократном подключении и отключении.

Применение

Разъём используется в приборах и кабельных системах, где требуется надёжное соединение с контактами диаметром от 1 до 3 мм. Благодаря тропикоустойчивому исполнению он подходит для эксплуатации в условиях тропического климата. Конструкция допускает возможность экранирования кабеля.

Область применения охватывает радиоэлектронную и радиотехническую аппаратуру, работающую на частотах до 3 МГц в цепях постоянного и переменного тока. Резьбовое соединение и одношпоночная поляризация обеспечивают устойчивость к вибрационным и ударным нагрузкам, что важно для стационарного и подвижного оборудования.
