Назначение разъёма 2РМТ30КПН32Ш1В1В

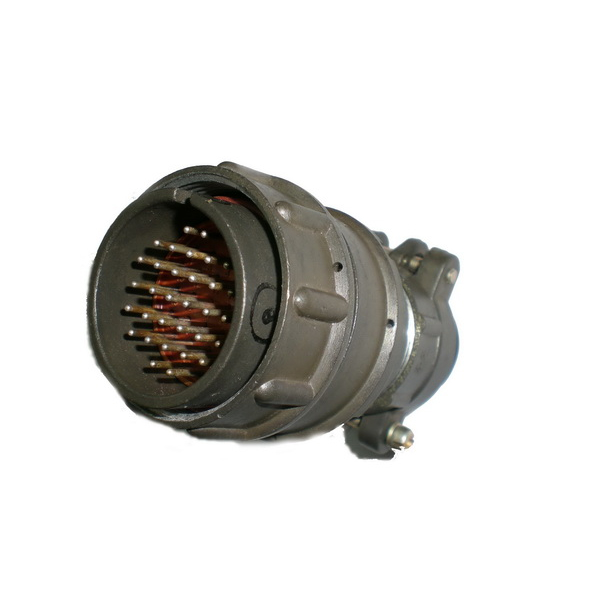

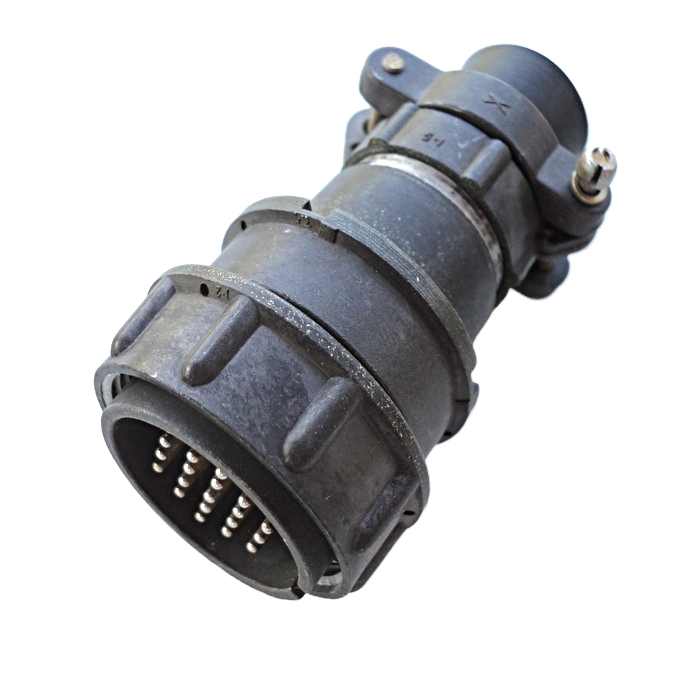

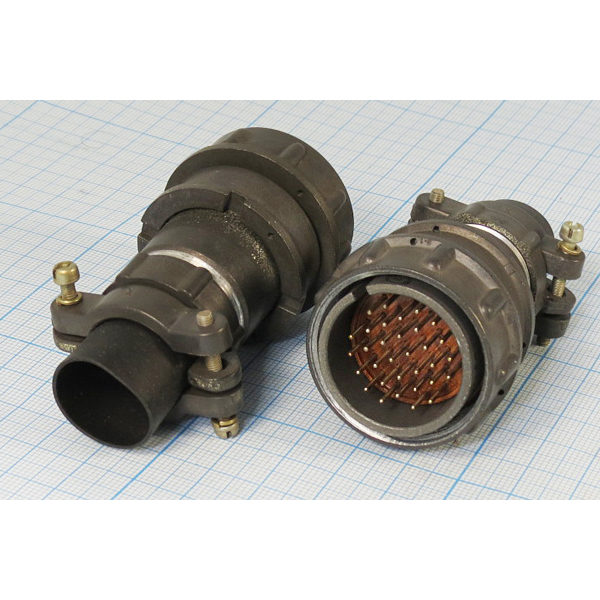

Разъём 2РМТ30КПН32Ш1В1В производства АО «Завод Элекон» представляет собой низкочастотный цилиндрический соединитель серии 2РМТ, исполненный в виде кабельной вилки. Его основное назначение — соединение многожильных кабелей в цепях постоянного и переменного тока с рабочими частотами обычно до нескольких килогерц. Такое решение востребовано в стационарных и мобильных устройствах промышленного и радиоэлектронного оборудования, где требуется надёжная электрическая стыковка при повышенных механических нагрузках.

Серия 2РМТ изначально разрабатывалась как более стойкий к механическим воздействиям вариант разъёмов семейства 2РМ и 2РМДТ. От базовых моделей её отличают улучшенные характеристики по вибрации и ударной нагрузке, что делает разъём пригодным для эксплуатации в жёстких условиях. Сочленение с ответной розеткой выполняется резьбовым способом, что обеспечивает плотный и стабильный контакт при сохранении возможности многократного повторного соединения.

Подтверждённые конструктивные и технические особенности

Конструкция разъёма 2РМТ30КПН32Ш1В1В рассчитана на длительную работу в составе ответственных электротехнических сборок. Ниже перечислены характеристики, подтверждённые для данной модели.

• Серия и тип: 2РМТ, цилиндрический низкочастотный разъём.
• Функциональный тип: вилка кабельная, сочленение с ответной розеткой — резьбовое.
• Корпус: алюминиевый сплав с оксидным покрытием серого цвета, без герметизации.
• Изолятор: карболит, обеспечивающий высокие диэлектрические свойства и теплостойкость.
• Контакты: 32 штыревых контакта диаметром 1 миллиметр, материал — латунь ЛС59-1, покрытие — серебро.
• Монтаж: электрический — обжимка или аналогичный контактный метод на кабель, механический — кабельное крепление через патрубок.
• Максимальное рабочее напряжение: до 560 вольт переменного или постоянного тока.
• Максимальный ток на контакт: до 4 ампер.
• Сопротивление контакта: не более 5 миллиом на один контакт.
• Сопротивление изоляции: не менее 1000 мегаом, в нормальных условиях часто указывают 5000 мегаом.
• Испытательное напряжение изоляции: единовременное приложение порядка 1850 вольт между контактами и корпусом или между соседними контактами.
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия, что соответствует климатическому исполнению В-2.1.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Вибрация: выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с амплитудой до 50 g.
• Механические удары: многократные до 100 g, однократные до 500 g.
• Ресурс: не менее 500 операций сочленения и расчленения.
• Тип патрубка: прямой кабельный корпус КПН для неэкранированного кабеля, без гермоввода.
• Ориентация и поляризация: корпус одношпоночный, с фиксированным положением контактов относительно паза, что исключает перепутывание при сочленении.
• Рабочее положение: разъём может работать в любом положении.

Применение и условия эксплуатации

Благодаря сочетанию компактного цилиндрического корпуса, 32 контактов и стойкости к интенсивным механическим воздействиям, разъём 2РМТ30КПН32Ш1В1В применяется для коммутации многожильных кабельных линий в промышленной автоматике, приборах радиоэлектроники и мобильных устройствах. Резьбовое сочленение и одношпоночная поляризация снижают риск ошибки при сборке, а широкий температурный диапазон и влагостойкость позволяют использовать изделие в условиях, характерных для климатического исполнения В-2.1.

Разъём рассчитан на обжимное или аналогичное контактное присоединение жил кабеля и механическое крепление через прямой патрубок корпуса КПН, предназначенный для неэкранированного кабеля без гермоввода. Ресурс не менее 500 циклов сочленения-расчленения делает его пригодным как для относительно редких перекоммутаций в стационарной аппаратуре, так и для обслуживаемых мобильных комплексов, где требуется периодическое подключение и отключение кабельных сборок.

Ключевые эксплуатационные ограничения

1. Напряжение в цепи не должно превышать 560 вольт переменного или постоянного тока.
2. Токовая нагрузка на каждый из 32 контактов ограничена значением до 4 ампер.
3. Корпус не имеет герметизации, поэтому разъём не предназначен для работы при прямом воздействии воды или в условиях избыточного давления.
4. Максимальная температура эксплуатации составляет плюс 100 градусов Цельсия, минимальная — минус 60 градусов Цельсия.

Таким образом, 2РМТ30КПН32Ш1В1В — это надёжный цилиндрический кабельный разъём серии 2РМТ с 32 серебрёными контактами, ориентированный на применение в низкочастотных электрических цепях промышленного и радиоэлектронного оборудования при повышенных вибрационных и ударных нагрузках.
