Назначение соединителя

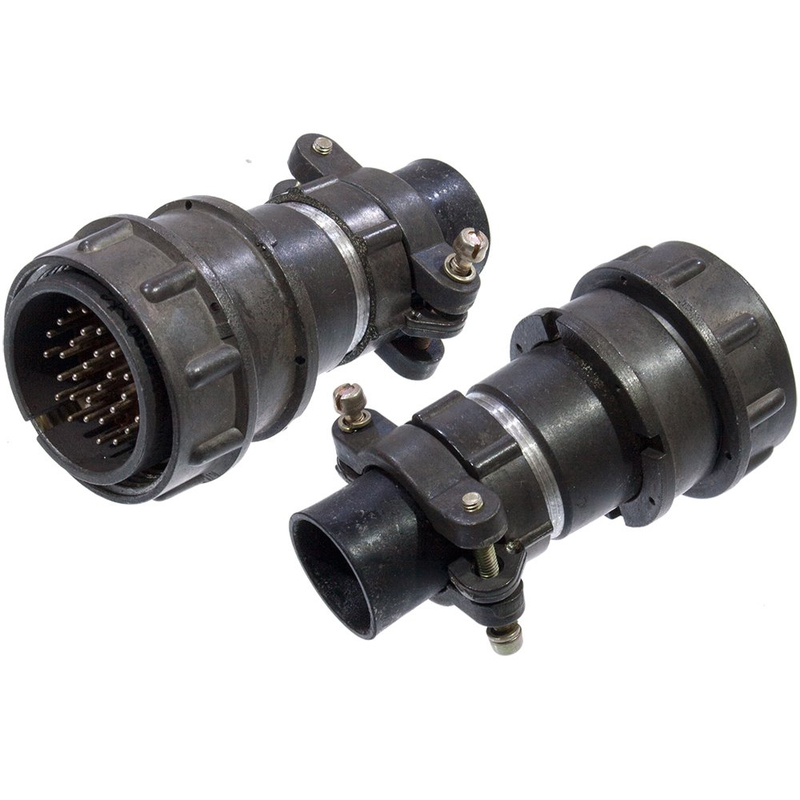

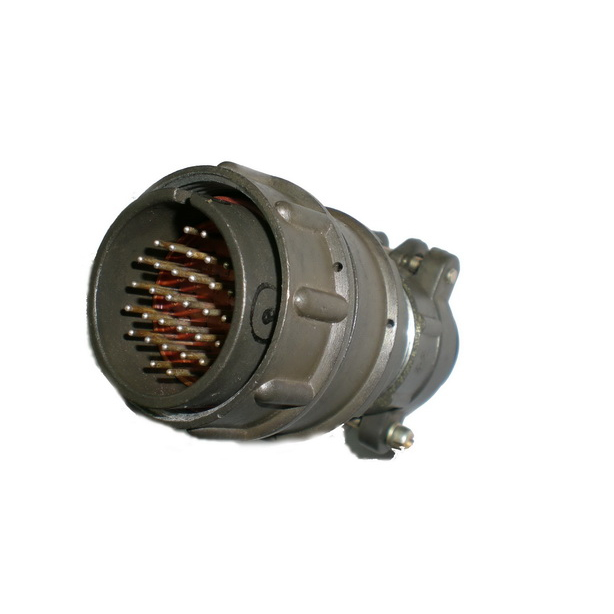

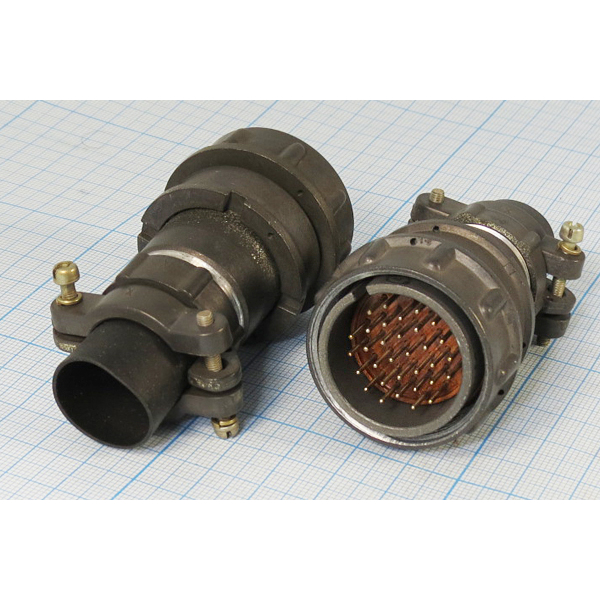

2РМТ30КПН32Ш1В1В «5» — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, применяемый в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие имеет резьбовое сочленение и всеклиматическое исполнение, что позволяет эксплуатировать его в различных климатических зонах.

Соединители серии 2РМТ состоят из вилки и розетки, которые могут быть кабельными или приборными. Данная позиция представляет собой вилку с условным размером корпуса 30 и кабельным видом корпуса.

Расшифровка обозначения

Маркировка 2РМТ30КПН32Ш1В1В «5» построена по стандартной схеме и содержит следующую информацию:

• 2РМТ — тип соединителя;
• 30 — условный размер корпуса;
• К — вид корпуса (кабельный);
• П — вид патрубка (прямой);
• Н — вид гайки патрубка (для неэкранированного кабеля);
• 32 — количество контактов;
• Ш — часть соединителя (вилка);
• 1 — обозначение сочетания контактов;
• В — покрытие контактов (серебро);
• 1 — теплостойкость (100 градусов Цельсия);
• В — всеклиматическое исполнение.

Дополнительный индекс «5» указывает на приёмку по пятой категории, сведения о которой внесены в карточку товара как характеристика VirtueMart.

Технические характеристики

Изделие рассчитано на работу в жёстких условиях эксплуатации и выдерживает значительные механические и климатические нагрузки. Ниже приведены подтверждённые параметры.

• Максимальное рабочее напряжение: до 560 В;
• Сопротивление изоляции: не менее 1000 МОм;
• Количество контактов: 32;
• Диаметр посадочного отверстия: 30 мм;
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Вибрация: от 1 до 1000 Гц;
• Ускорение: 490 м/с²;
• Одиночные удары: 5000 м/с²;
• Многократные удары: 1000 м/с²;
• Линейные нагрузки: 2000 м/с²;
• Минимальная наработка: 5000 часов;
• Максимальное количество сочленений-расчленений: 500;
• Гарантийный срок хранения: 15 лет.

Условия применения

Соединитель предназначен для использования в составе радиоэлектронной и радиотехнической аппаратуры. Тропикоустойчивое и всеклиматическое исполнение допускает эксплуатацию в условиях повышенной влажности и широкого диапазона температур. Негерметичная конструкция определяет область применения как соединителя общего назначения, не требующего полной герметизации корпуса.

Резьбовое сочленение обеспечивает надёжную фиксацию вилки и розетки при механических воздействиях. Покрытие контактов серебром способствует стабильности электрического контакта, а теплостойкость до 100 градусов Цельсия соответствует заявленному температурному интервалу.

Комплектация и статус

По данным каталога, изделие выпуска 2015 года и находится под бронированием. Производитель в предоставленных сведениях не указан. Краткое описание из каталога отсутствует, поэтому все характеристики приведены на основании имеющегося описания товара. Артикул позиции — 3882.
