Назначение соединителя 2РМТ30КПН32Ш1В1В

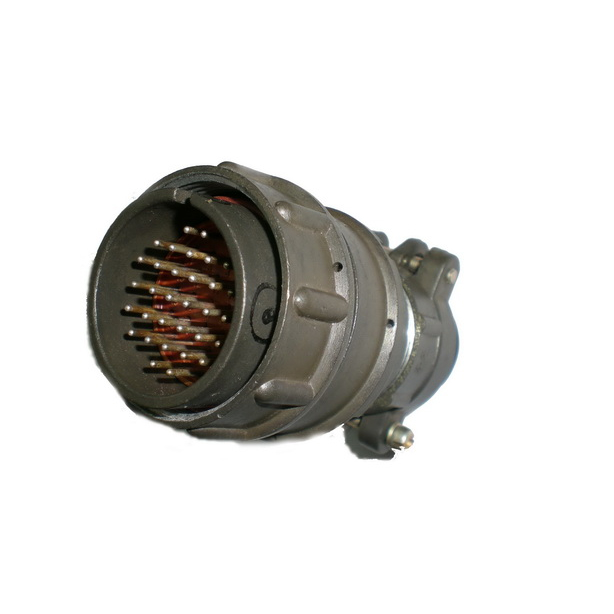

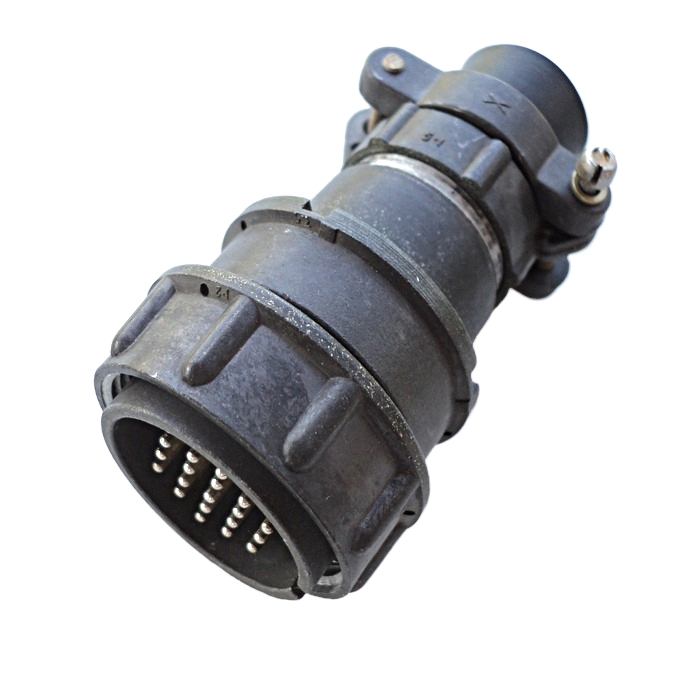

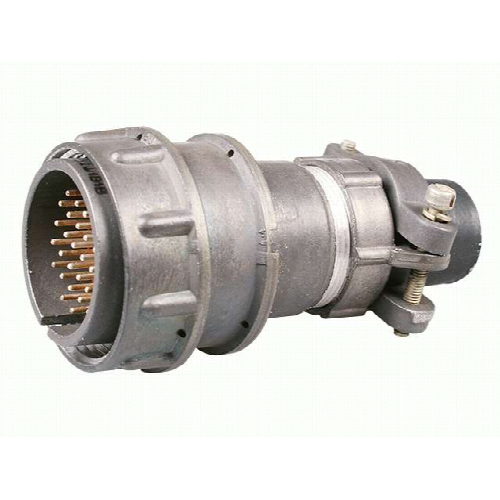

Соединитель 2РМТ30КПН32Ш1В1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории соединителей общего назначения и применяется как в аппаратуре специального, так и в аппаратуре общего назначения.

Разъём выпущен компанией Элекон, год выпуска — 2006. Исполнение «5» указывает на приёмку по соответствующей категории, что подтверждает пригодность изделия для применения в ответственных условиях эксплуатации.

Конструктивные особенности и технические характеристики

Корпус соединителя — кабельный, диаметр посадочного отверстия составляет 30 мм, диаметр контактов — 1 мм. Монтаж выполняется обжимкой на кабель, вид сочленения — резьбовой, что обеспечивает надёжную фиксацию ответных частей и устойчивость к механическим нагрузкам.

Покрытие контактов — серебро или золото. Тропикоустойчивое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и в регионах с тёплым влажным климатом.

Основные параметры

• Количество контактов — 32.
• Способ монтажа — обжимка на кабель.
• Вид сочленения — резьбовой.
• Покрытие контактов — серебро или золото.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Токовая нагрузка и переходное сопротивление

Допустимая токовая нагрузка на контакт и сопротивление электрического контакта зависят от диаметра контакта:

• Диаметр 1,0 мм — ток от 5 до 8 А, сопротивление не более 5,0 мОм.
• Диаметр 1,5 мм — ток от 7 до 15 А, сопротивление не более 2,5 мОм.
• Диаметр 2,0 мм — ток 18 А, сопротивление не более 1,6 мОм.
• Диаметр 3,0 мм — ток 32 А, сопротивление не более 0,8 мОм.

Для данной модели заявлен диаметр контактов 1 мм, поэтому рабочие значения тока лежат в пределах от 5 до 8 А, а сопротивление электрического контакта не превышает 5,0 мОм.

Устойчивость к механическим воздействиям

Соединитель рассчитан на эксплуатацию при вибрационных нагрузках в диапазоне частот от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Одиночные удары — с ускорением до 5000 метров на секунду в квадрате, то есть до 500 g.

Такие характеристики делают изделие пригодным для применения в аппаратуре, работающей в условиях интенсивной тряски, ударов и вибрации, в том числе на подвижных объектах.

Применение

Разъём 2РМТ30КПН32Ш1В1В используется для коммутации электрических цепей в электро- и радиоаппаратуре. Благодаря тропикоустойчивому исполнению, широкому температурному диапазону от минус 60 до плюс 100 градусов Цельсия и высокой стойкости к механическим воздействиям, он применим в составе бортовых, наземных и стационарных систем, где требуется надёжное резьбовое соединение с большим числом контактов.

Приёмка «5» подтверждает соответствие изделия установленным требованиям и возможность его использования в аппаратуре ответственного назначения.
