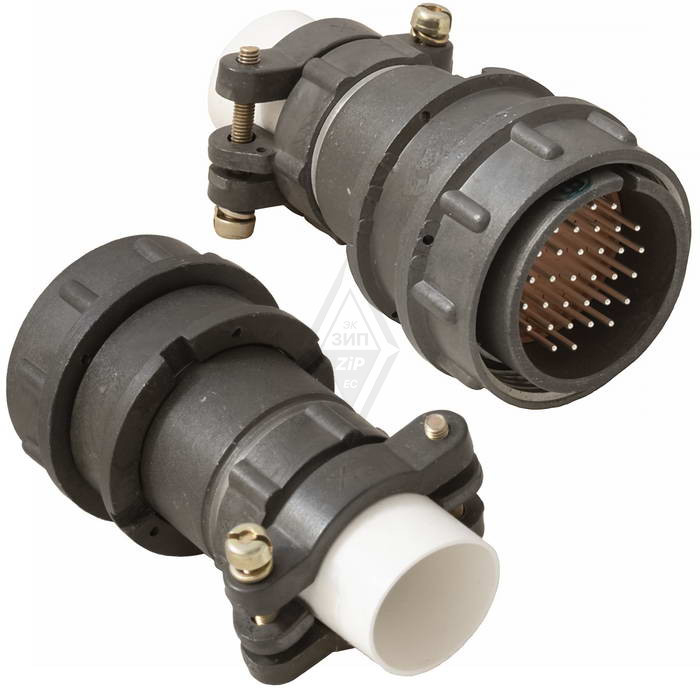

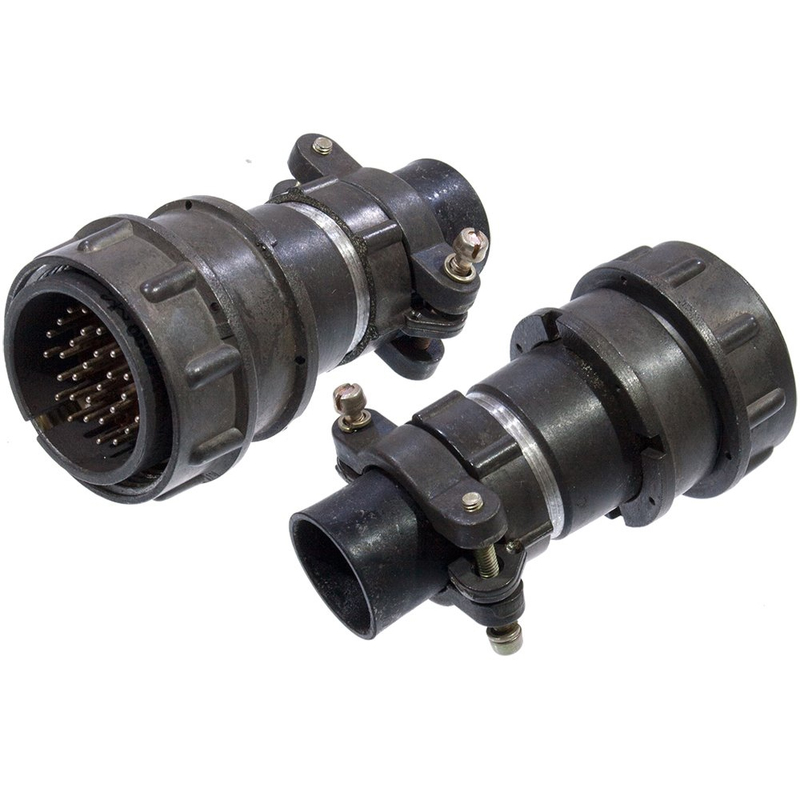

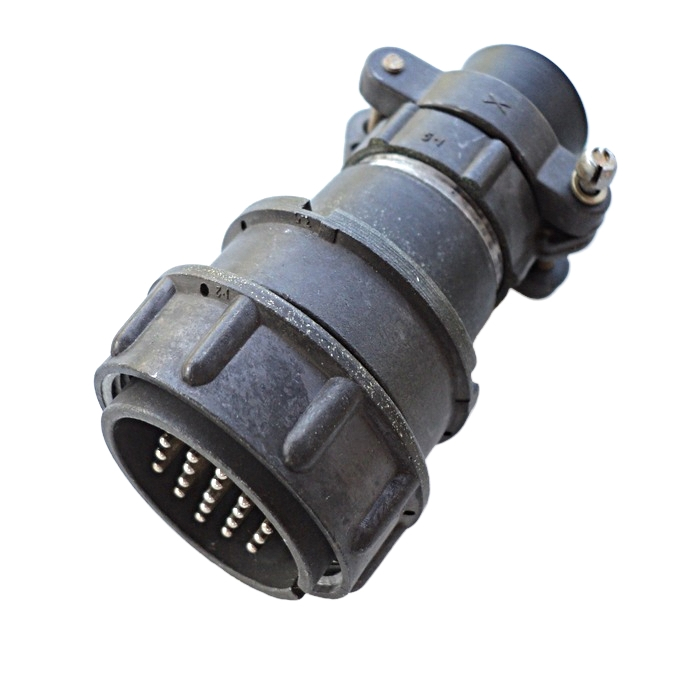

Назначение соединителя 2РМТ30КПН32Ш1В1В

2РМТ30КПН32Ш1В1В — это кабельный электрический соединитель, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре различного назначения. Изделие обеспечивает коммутацию цепей постоянного и переменного тока и применяется там, где требуется надёжное разъёмное соединение кабельных линий.

Соединитель состоит из двух частей — вилки и розетки. Вилка монтируется на кабель, а розетка может быть выполнена как кабельной, так и блочной (приборной), что позволяет использовать изделие в разных конфигурациях и обеспечивает гибкость при построении электрических соединений.

Данный экземпляр имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных условиях эксплуатации.

Основные технические характеристики

• Тип соединителя: негерметичный, тропикоустойчивый.
• Количество контактов: 32.
• Тип монтажа: на кабель с прямым патрубком.
• Покрытие контактов: серебро.
• Рабочее напряжение: 560 или 700 В в зависимости от типономинала.
• Частота работы: до 3 МГц.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки: для неэкранированного кабеля.
• Теплостойкость: до 100 °C.
• Климатическое исполнение: всеклиматическое.
• Год выпуска: 2019.
• Приёмка: «5».

Сочетание указанных параметров позволяет эксплуатировать соединитель в условиях повышенной влажности и при значительных колебаниях температуры, что подтверждается тропикоустойчивым и всеклиматическим исполнением.

Расшифровка обозначения 2РМТ30КПН32Ш1В1В

Маркировка изделия содержит полную информацию о его конструкции и исполнении. Она читается по позициям следующим образом:

1. 2РМТ — тип соединителя.
2. 30 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — вид гайки, для неэкранированного кабеля.
6. 32 — количество контактов.
7. Ш — часть соединителя, вилка.
8. 1 — обозначение сочетания контактов.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость до 100 °C.
11. В — всеклиматическое исполнение.

Таким образом, буквенно-цифровой код однозначно описывает конструктивные особенности, число контактов, материал покрытия и условия эксплуатации соединителя.

Конструкция и применение

Резьбовая фиксация частей соединителя обеспечивает надёжное механическое соединение и стабильный электрический контакт, что особенно важно при воздействии вибрации, влаги и перепадов температур. Серебряное покрытие контактов снижает переходное сопротивление и способствует долговременной работе изделия без ухудшения параметров.

Соединители серии 2РМТ применяются в электрических цепях постоянного и переменного тока, что делает их универсальными для различных областей использования, включая промышленные и бытовые устройства. Рабочая частота до 3 МГц и рабочее напряжение 560 или 700 В в зависимости от типономинала определяют область применения изделия в составе электро- и радиоаппаратуры.

Благодаря негерметичному тропикоустойчивому исполнению и всеклиматическому исполнению соединитель пригоден для эксплуатации в условиях повышенной влажности, а теплостойкость до 100 °C допускает работу при нагреве в указанных пределах. Изделие выпущено в 2019 году и имеет приёмку «5».
