Назначение соединителя

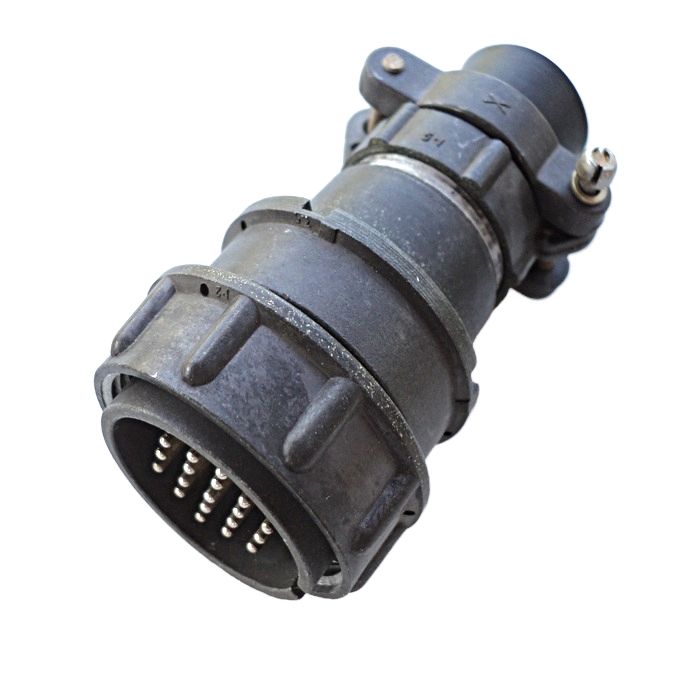

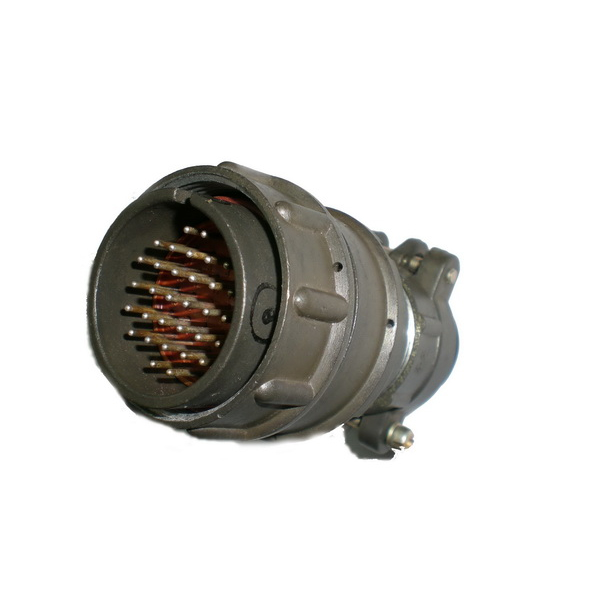

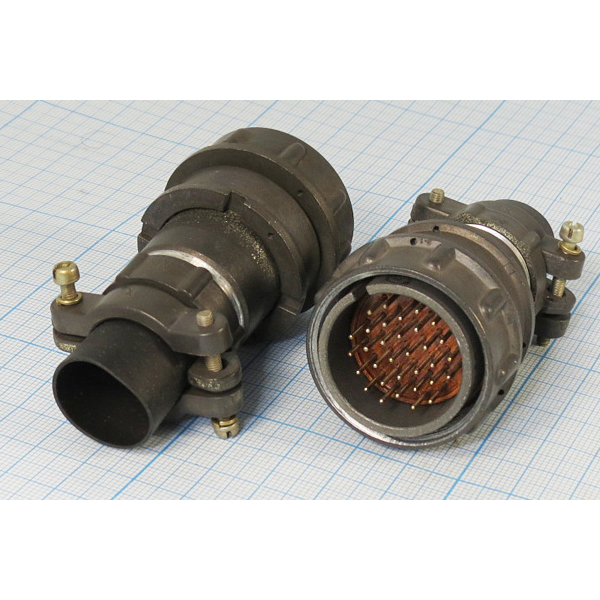

2РМТ30КПН32Ш1В1В — это кабельная вилка серии 2РМТ, предназначенная для соединения и коммутации электрических цепей, проводов и кабелей в электро- и радиоаппаратуре специального и общего назначения. Изделие выполнено в цилиндрическом низкочастотном исполнении и применяется там, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Вилка относится к кабельной группе соединителей: она монтируется на кабель и образует ответную часть к соответствующему приборному или кабельному разъёму. Конструкция рассчитана на подключение и отключение электрических цепей при эксплуатации в широком диапазоне климатических условий, в том числе в составе тропикоустойчивого и всеклиматического оборудования.

Подтверждённые особенности и технические параметры

Ниже приведены характеристики, заявленные для данной модели. Значения напряжения указаны в соответствии с типономиналом изделия — до 560 или 700 В в зависимости от исполнения.

• Тип соединителя: 2РМТ, кабельный.
• Количество контактов: 32.
• Патрубок: прямой.
• Покрытие контактов: серебряное.
• Напряжение: до 560 или 700 В в зависимости от типономинала.
• Частота: до 3 МГц.
• Теплостойкость: до 100 °C.
• Климатическое исполнение: всеклиматическое.
• Приемка: «5».
• Год разработки: 2016.

Фиксация сочленения резьбовая, что обеспечивает устойчивость соединения к вибрационным и механическим воздействиям. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта. Всеклиматическое исполнение и тропикоустойчивые свойства позволяют эксплуатировать вилку при повышенной влажности, в условиях перепада температур и воздействия агрессивных климатических факторов.

Расшифровка обозначения

Маркировка 2РМТ30КПН32Ш1В1В читается последовательно и отражает конструктивные признаки изделия:

1. 2РМТ — тип соединителя.
2. 30 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — тип патрубка, прямой.
5. Н — вид гайки, для неэкранированного кабеля.
6. 32 — количество контактов.
7. Ш — часть соединителя, вилка.
8. 1 — обозначение сочетания контактов.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость.

Применение

Вилка 2РМТ30КПН32Ш1В1В используется для подключения и отключения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре как специального, так и общего назначения. Она подходит для работы в условиях, требующих устойчивости к воздействию различных климатических факторов, включая влажность, перепады температуры и тропический климат.

Благодаря 32 контактам, прямому патрубку и резьбовой фиксации изделие востребовано в системах, где необходимо передавать несколько независимых сигналов или линий питания через один разъём. Приёмка «5» подтверждает соответствие изделия установленным требованиям для ответственного применения. Вилка обеспечивает качественное и надёжное соединение в электрических системах и может использоваться в различных отраслях, где предъявляются повышенные требования к стабильности контакта и климатической стойкости.
