Назначение соединителя 2РМТ30КПН32Ш1В1В

2РМТ30КПН32Ш1В1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМТ, предназначенный для работы в электрических цепях переменного и постоянного тока. Изделие применяется для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное соединение при воздействии неблагоприятных климатических факторов.

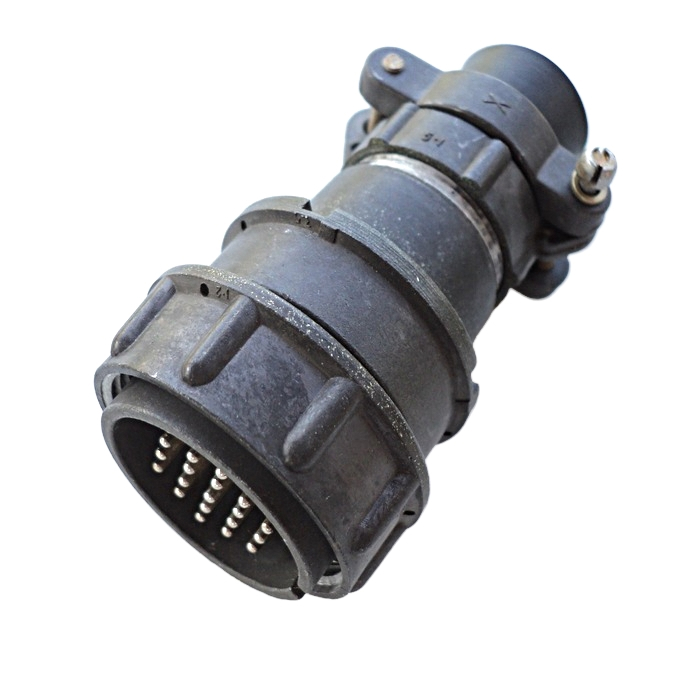

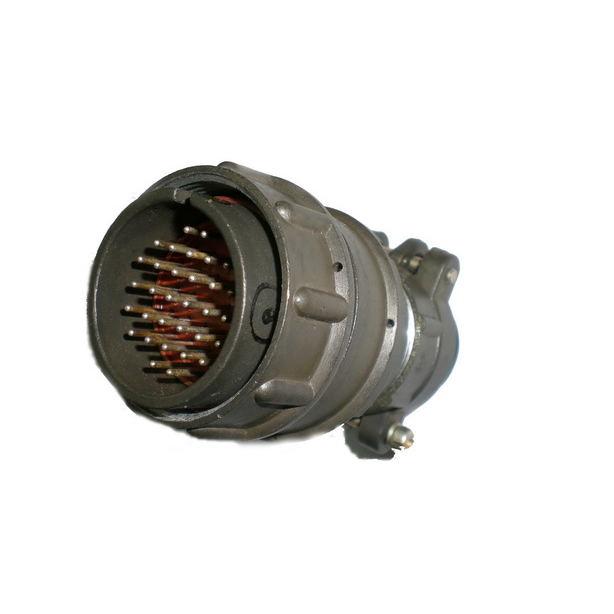

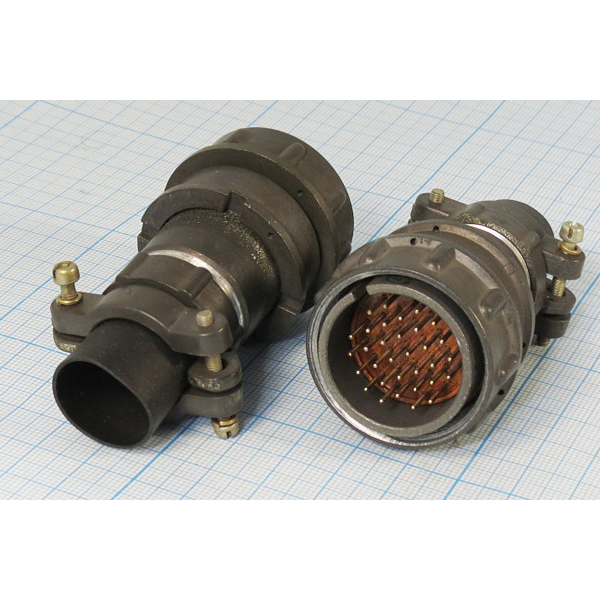

Соединитель представляет собой кабельную вилку с прямым патрубком. Конструкция относится к негерметичным соединителям с резьбовой фиксацией, что обеспечивает устойчивое механическое соединение ответных частей и предотвращает самопроизвольное расчленение под воздействием вибрации и других эксплуатационных нагрузок.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических схемах различного назначения.

• Тип: кабельная вилка с прямым патрубком (КП).
• Количество контактов: 32.
• Диаметр контактов: 1 мм.
• Посадочный диаметр корпуса: 30 мм.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.
• Ресурс сочленений и расчленений: не менее 500 циклов.
• Наработка: не менее 5000 часов.

Указанные значения позволяют использовать соединитель как в низковольтных, так и в достаточно высоковольтных цепях, а также в цепях с повышенной токовой нагрузкой на контакт.

Расшифровка обозначения

Маркировка 2РМТ30КПН32Ш1В1В построена по стандартной схеме и содержит полную информацию о конструктивных и климатических особенностях изделия.

1. 2РМТ — тип соединителя: негерметичный, тропикоустойчивый, с резьбовой фиксацией.
2. 30 — условный размер корпуса.
3. КПН — кабельный корпус (К), прямой патрубок (П), неэкранированный кабель (Н).
4. 32Ш1 — 32 контакта, шаг 1 мм (Ш1).
5. В1В — всеклиматическое исполнение (В) с теплостойкостью до 100 °C (1).

Такая маркировка позволяет однозначно определить назначение и условия эксплуатации соединителя без обращения к дополнительной документации.

Применение и особенности монтажа

Соединитель используется во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 для внутренней установки в радиоэлектронной и радиотехнической аппаратуре. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и надёжность электрического соединения на протяжении всего срока службы.

Монтаж соединителя выполняется пайкой или обжимкой. Оба способа позволяют получить прочное и долговечное соединение проводников с контактами. Резьбовая фиксация корпуса упрощает сборку и разборку узла при техническом обслуживании.

Условия эксплуатации

Благодаря тропикоустойчивому исполнению и расширенному температурному диапазону соединитель подходит для работы в суровых условиях, включая повышенную влажность, воздействие плесени и резкие перепады температуры. Изделие сохраняет работоспособность при температуре от минус 60 до плюс 100 °C и выдерживает не менее 500 циклов сочленения и расчленения.

Комплектация и совместимость

Изделие поставляется как самостоятельный соединитель. Совместимость с ответными частями определяется типом разъёма 2РМТ, условным размером корпуса 30 и числом контактов 32 с шагом 1 мм. Для получения полного узла коммутации необходимо использовать ответную часть соответствующего типа и исполнения.
