Назначение соединителя 2РМТ30КПН32Ш1В1В

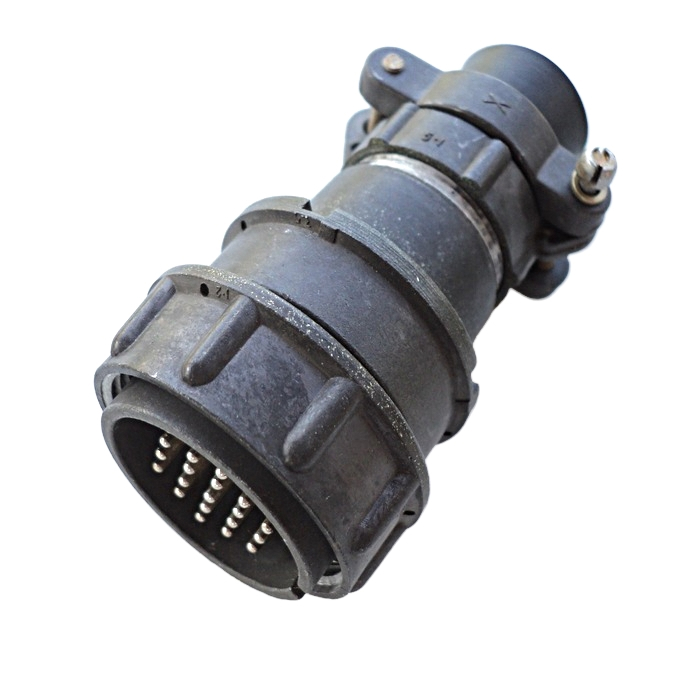

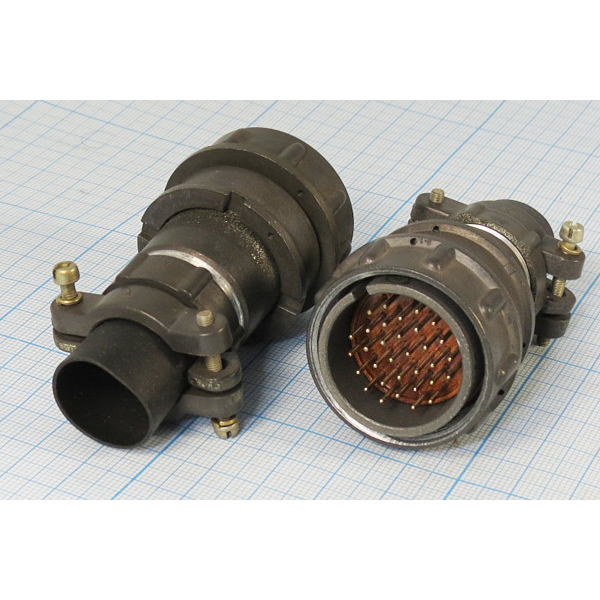

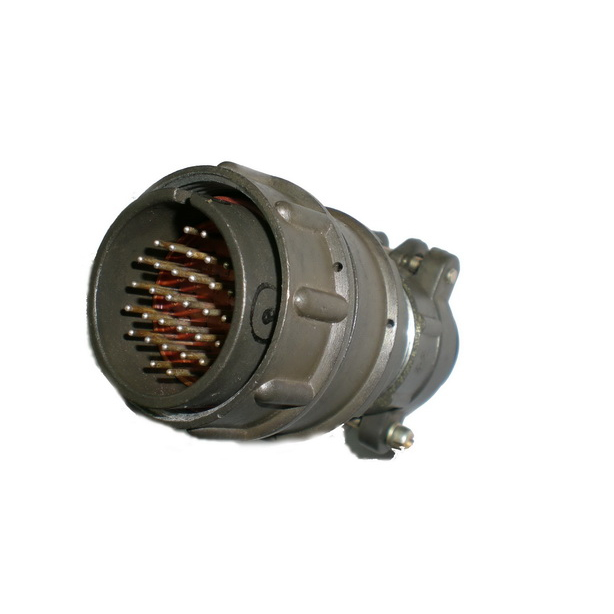

Соединитель 2РМТ30КПН32Ш1В1В представляет собой кабельную вилку с прямым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры. Конструкция рассчитана на эксплуатацию в цепях с рабочим напряжением до 700 В и на частотах до 3 МГц.

Приёмка «5» подтверждает, что изделие прошло контроль по установленным требованиям и допущено к применению в ответственных электротехнических и радиотехнических системах.

Подтверждённые особенности и технические характеристики

Соединитель относится к серии 2РМТ и имеет условный размер корпуса 30. Корпус кабельного типа оснащён прямым патрубком и гайкой патрубка, предназначенной для неэкранированного кабеля. Соединение с ответной частью выполняется резьбовым способом, что обеспечивает механическую фиксацию и стабильный электрический контакт.

• Тип соединителя: 2РМТ
• Функциональное назначение: вилка
• Условный размер корпуса: 30
• Количество контактов: 32
• Тип контактов: штырь
• Покрытие контактов: серебро
• Патрубок: прямой
• Способ монтажа: на кабель с резьбовым соединением
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Теплостойкость: до 100 градусов Цельсия
• Исполнение: всеклиматическое
• Вес: 57 г
• Приемка: «5»

Расшифровка обозначения

Маркировка 2РМТ30КПН32Ш1В1В содержит полную информацию о конструкции и исполнении изделия:

1. 2РМТ — тип соединителя.
2. 30 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Н — гайка патрубка для неэкранированного кабеля.
6. 32 — количество контактов.
7. Ш — часть соединителя, вилка.
8. 1 — обозначение сочетания контактов.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость до 100 градусов Цельсия.
11. В — всеклиматическое исполнение.

Применение и условия эксплуатации

Соединитель 2РМТ30КПН32Ш1В1В востребован в тех случаях, когда требуется надёжное соединение многожильных кабельных линий в составе блоков, стоек и пультов управления. Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать вилку в аппаратуре, эксплуатируемой в различных климатических зонах, включая условия, требующие тропикоустойчивости.

Серебряное покрытие штыревых контактов снижает переходное сопротивление и обеспечивает стабильность электрического контакта при многократных сочленениях. Резьбовое соединение с ответной частью исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок. Изделие монтируется на кабель и применяется в электро- и радиоаппаратуре, где необходимы коммутация цепей, надёжность соединений и долговечность при эксплуатации.
