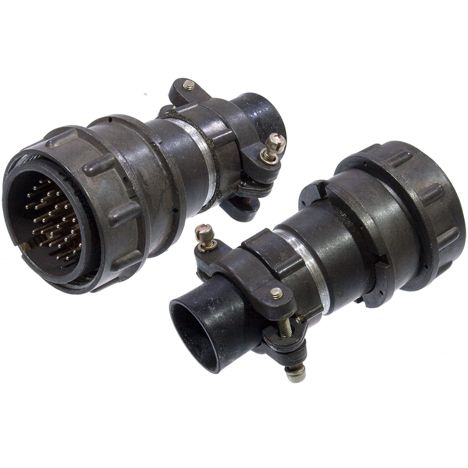

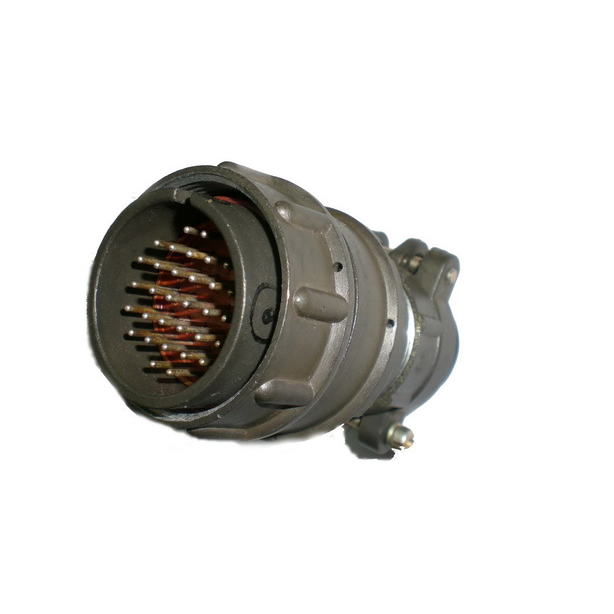

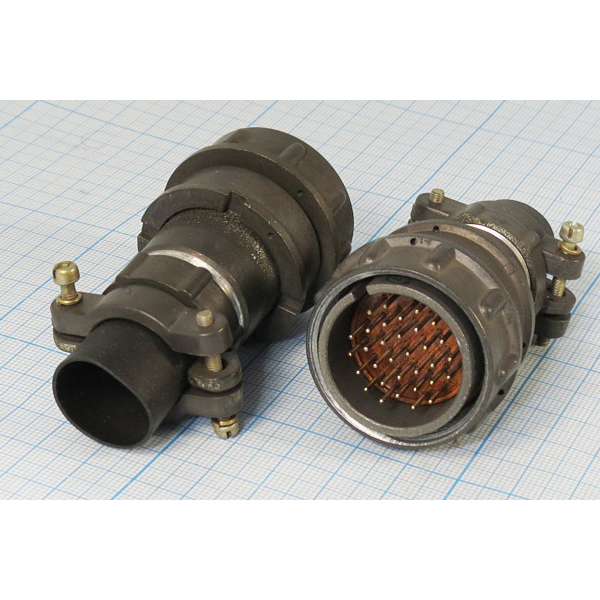

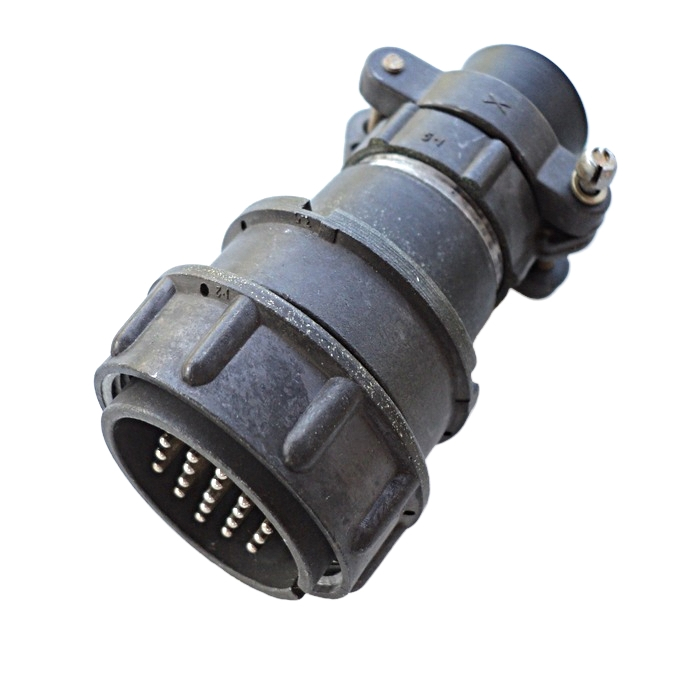

Соединитель 2РМТ30КПН32Ш1В1В , произведенный в 2007 году на предприятии ОТК Полтава, представляет собой электрический низкочастотный цилиндрический негерметичный разъем. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены основные характеристики этого разъема:

Технические характеристики

• Количество контактов : 32.

• Тип корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт : От 5 до 8 А для контактов диаметром 1 мм.

• Сопротивление электрического контакта : Не более 5 мОм для контактов диаметром 1 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Метод монтажа : Обжимка.

• Соединение : Резьбовое.

Применение и особенности

Разъемы серии 2РМТ используются для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего монтажа в всеклиматическом исполнении. Разъемы имеют одношпоночную поляризацию корпусов и могут быть использованы с экранированными или неэкранированными кабелями.

Для соединения с вилкой 2РМТ30КПН32Ш1В1В необходимо использовать соответствующую розетку, например, 2РМ30Б32Г1В1 или аналогичные модели, учитывая совместимость кабельных и блочных разъемов.
