Назначение разъема 2РМТ30КПН32Ш1В1В «5»

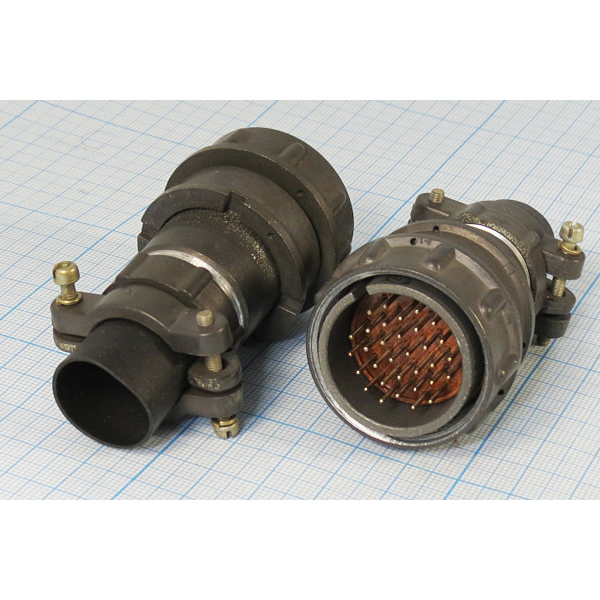

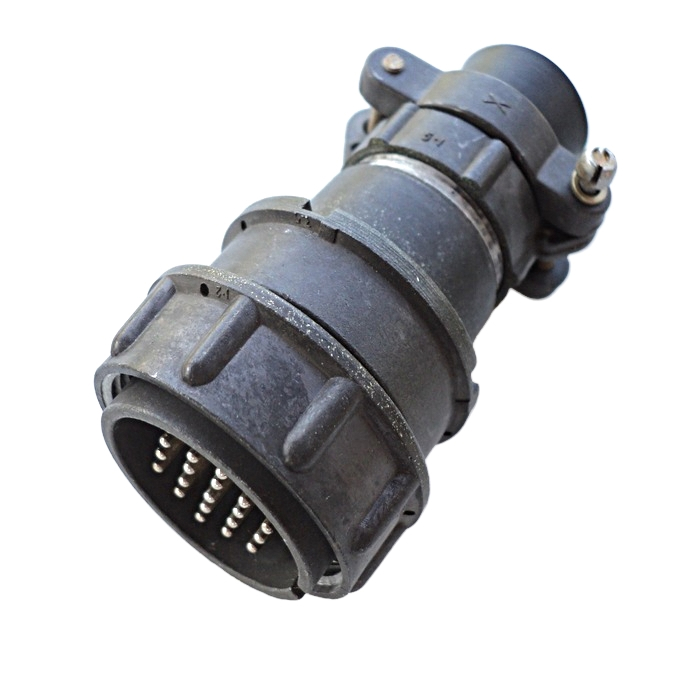

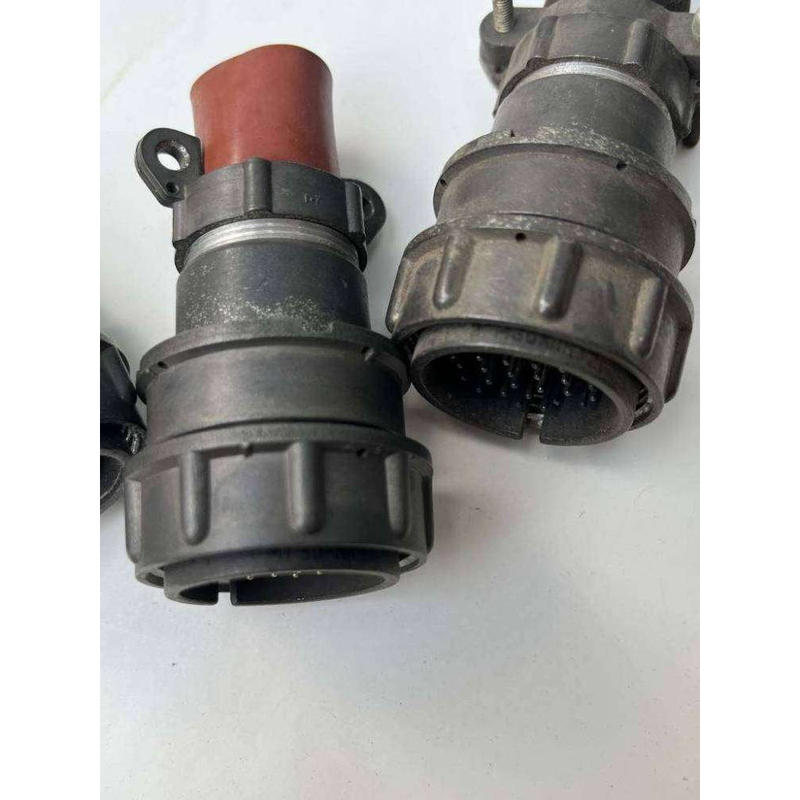

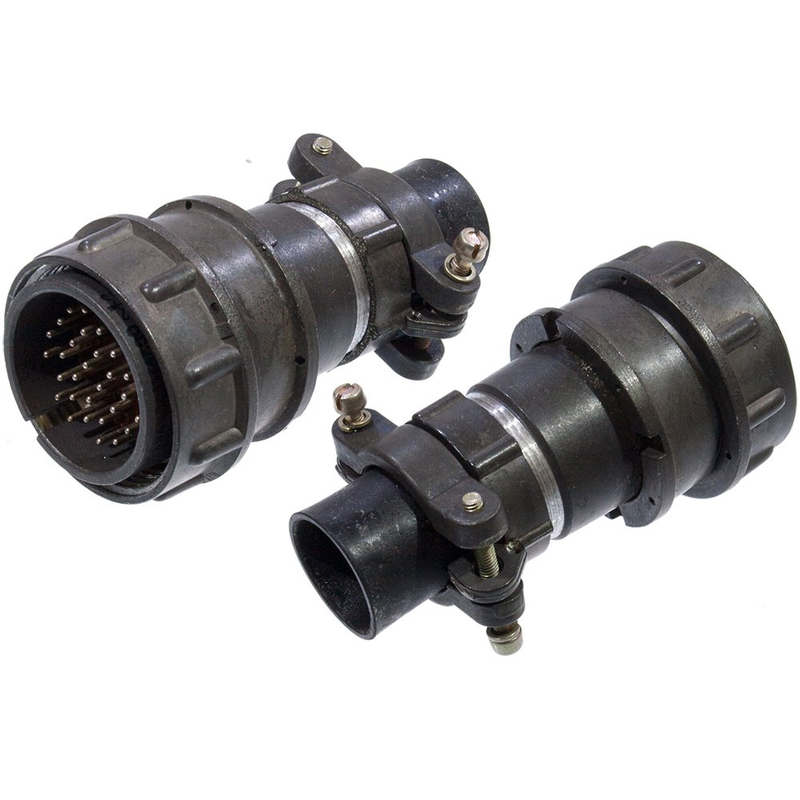

2РМТ30КПН32Ш1В1В «5» — это цилиндрический низкочастотный тропикоустойчивый разъем, предназначенный для соединения электрических цепей в электро- и радиоаппаратуре специального и общего применения. Изделие относится к категории 2РМТ и представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Конструкция оснащена 32 контактами с серебряным покрытием, что обеспечивает стабильную передачу сигнала и электрической энергии в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

Подтвержденные особенности и технические характеристики

Разъем 2РМТ30КПН32Ш1В1В «5» обладает комплексом параметров, подтвержденных для данной модели. Ниже приведены ключевые особенности, определяющие его эксплуатационные свойства.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 32 А для контактов диаметром 3 мм.
• Сопротивление контакта — не более 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 32, с серебряным покрытием.

Устойчивость к внешним воздействиям

• Вибрация — диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате (50 g).
• Одиночные удары — ускорение 5000 метров на секунду в квадрате (500 g).
• Многократные удары — ускорение 1000 метров на секунду в квадрате (100 g).
• Линейные нагрузки — ускорение 2000 метров на секунду в квадрате (200 g).

Температурный диапазон и ресурс

Изделие работоспособно в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, смена температур допускается до плюс 150 градусов Цельсия. Минимальная наработка составляет 5000 часов при 500 сочленениях. Срок сохраняемости — от 15 до 25 лет. Разъем имеет всеклиматическое исполнение и относится к тропикоустойчивым изделиям.

Применение и особенности монтажа

Разъем 2РМТ30КПН32Ш1В1В «5» применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, а также для соединения электрических цепей в электро- и радиоаппаратуре специального и общего применения. Метод монтажа — обжимка или пайка, сочленение с ответной частью — резьбовое. Прямой патрубок и гайка предназначены для неэкранированного кабеля. Исполнение изделия — всеклиматическое, что позволяет использовать его в различных условиях эксплуатации без потери рабочих свойств.

Приемка и идентификация

Товар поставляется с приемкой «5». Год выпуска, указанный в характеристиках, — 2026. Артикул изделия — 3883. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Все перечисленные сведения основаны на имеющейся документации и не содержат дополнительных данных о комплектации, гарантии или стране производства.
