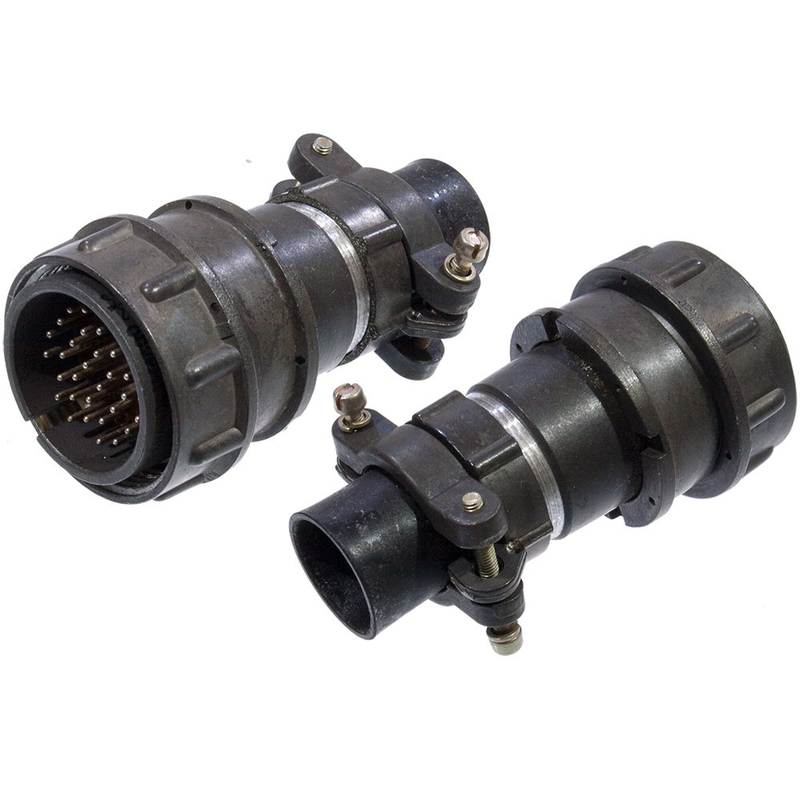

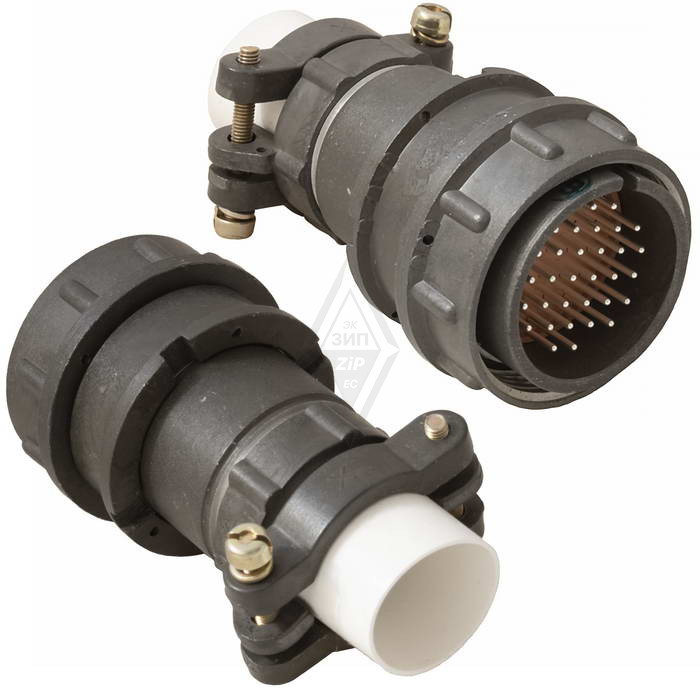

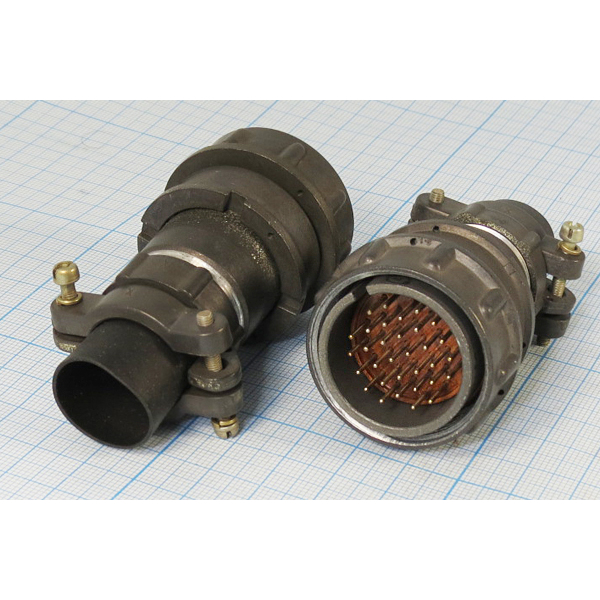

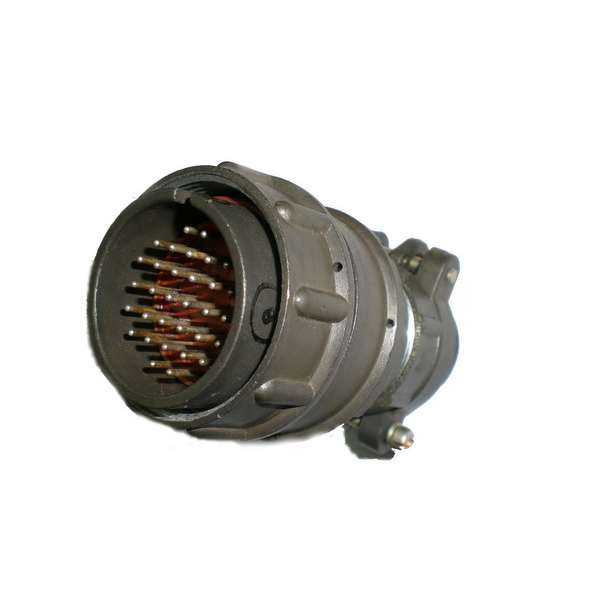

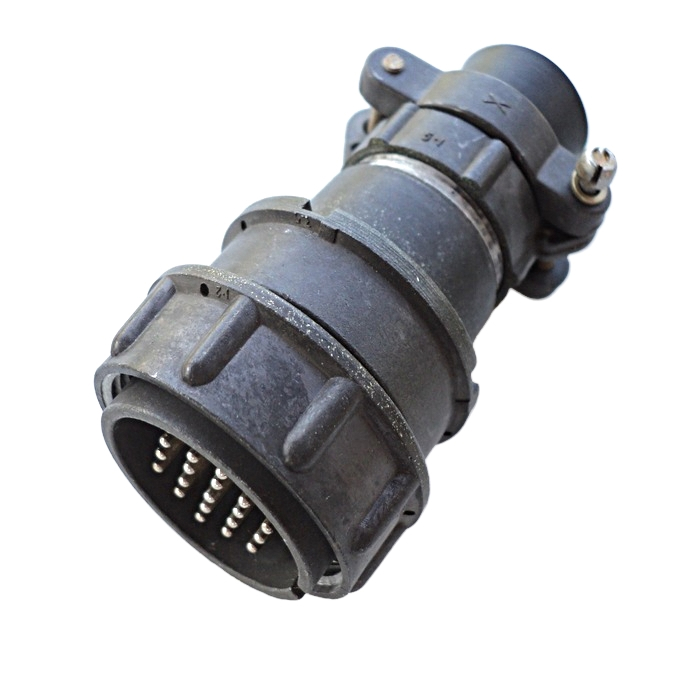

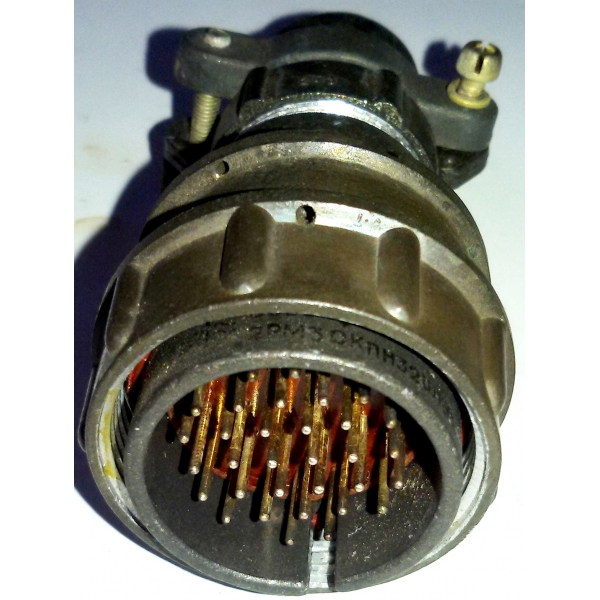

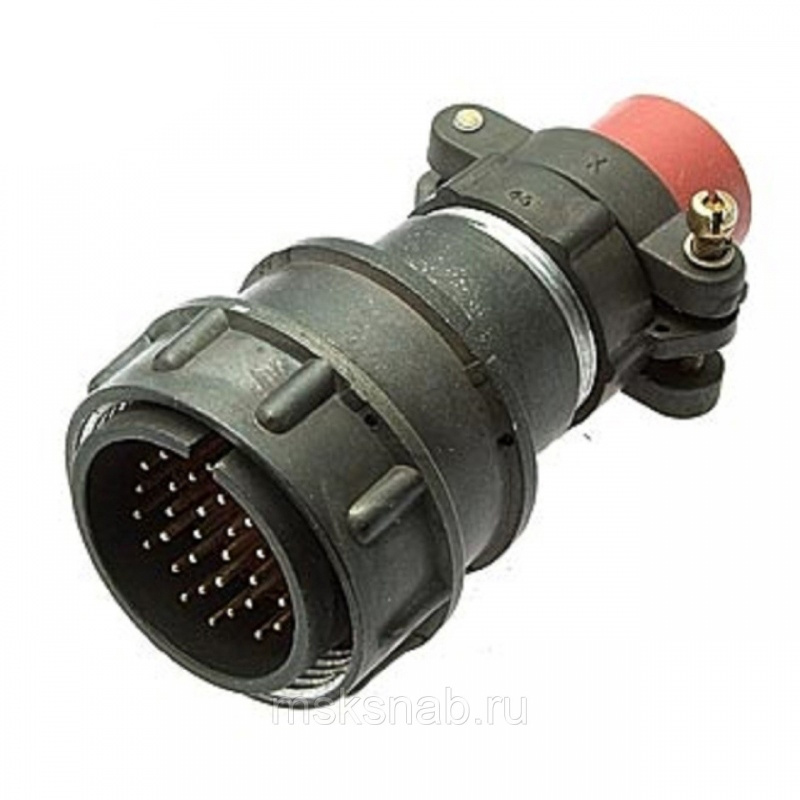

2РМТ30КПН32Ш1В1В: кабельная вилка для надёжного соединения электрических цепей

Соединитель 2РМТ30КПН32Ш1В1В — цилиндрическая низкочастотная кабельная вилка серии 2РМТ, рассчитанная на применение в электрической, радиоэлектронной и промышленной аппаратуре. Конструкция с резьбовым сочленением помогает обеспечить устойчивое соединение проводов, кабелей, модулей и отдельных узлов в условиях вибраций, температурных перепадов и повышенной влажности.

Назначение разъёма

Разъём 2РМТ30КПН32Ш1В1В применяется для разъёмного соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Он используется при внутреннем объёмном монтаже оборудования, где требуется компактное многоконтактное подключение и механически надёжная фиксация кабеля.

Исполнение относится к тропикоустойчивой серии 2РМТ, поэтому соединитель может использоваться в аппаратуре, работающей при высокой влажности и в широком диапазоне температур.

Конструктивные особенности

Маркировка 2РМТ30КПН32Ш1В1В указывает на ряд особенностей изделия:

• Тип корпуса — кабельный.

• Патрубок — прямой.

• Гайка патрубка предназначена для неэкранированного кабеля.

• Условный размер корпуса — 30.

• Количество контактов — 32.

• Диаметр контактов — 1 мм.

• Контактная группа имеет серебряное покрытие.

• Соединение с ответной частью выполняется резьбовым способом.

• Поляризация корпуса — одношпоночная.

• Монтаж контактов выполняется пайкой.

Резьбовая фиксация особенно важна для оборудования, подверженного вибрационным и ударным нагрузкам: она снижает риск самопроизвольного разъединения и помогает сохранять стабильность контакта при эксплуатации.

Основные технические параметры

Для исполнения 2РМТ30КПН32Ш1В1В указываются следующие ключевые характеристики:

Приведённые значения характеризуют конкретное исполнение и должны сверяться с конструкторской документацией при проектировании аппаратуры.

Где используется 2РМТ30КПН32Ш1В1В

Многоконтактная кабельная вилка востребована в системах, где необходимо одновременно передавать несколько сигнальных или питающих цепей через одно разъёмное соединение. Типовые направления применения включают:

• Промышленную автоматику и системы управления.

• Электротехнические шкафы и приборные комплексы.

• Контрольно-измерительное оборудование.

• Радиоэлектронную аппаратуру.

• Транспортные и специализированные технические системы.

• Узлы коммутации кабельных жгутов.

Например, один 32-контактный соединитель может объединять в общем кабельном интерфейсе цепи питания, управления, индикации и передачи измерительных сигналов. Это упрощает компоновку оборудования и делает обслуживание разъёмных соединений более удобным.

Почему важен точный выбор исполнения

При подборе ответной части и проектировании кабельной сборки необходимо учитывать не только серию 2РМТ, но и полную маркировку: число контактов, схему их расположения, тип корпуса, конструкцию патрубка, особенности гайки, покрытие контактов и условия эксплуатации. Для 2РМТ30КПН32Ш1В1В критичны совместимость с ответным соединителем, корректный монтаж пайкой и соблюдение допустимых электрических нагрузок.

2РМТ30КПН32Ш1В1В сочетает 32-контактную компоновку, прямой кабельный патрубок, серебряные контакты и резьбовую фиксацию. Благодаря этому разъём подходит для задач, где требуется надёжное многоканальное соединение в составе аппаратуры, рассчитанной на сложные климатические и механические условия.
