Назначение разъема 2РМТ30КПН32Ш1В1

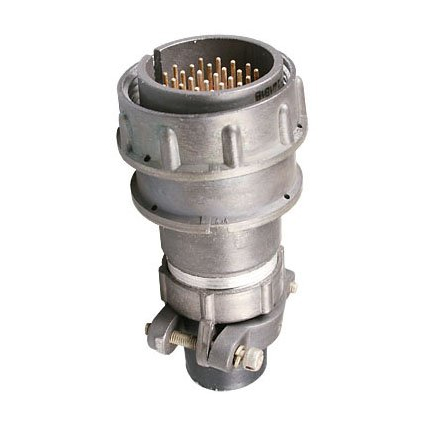

Разъем 2РМТ30КПН32Ш1В1 производства «Элекон» — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ, предназначенный для объемного монтажа и эксплуатации в составе кабельных линий и панельных соединений. Изделие относится к категории 2РМТ и поставляется с приемкой «5», что подтверждает его соответствие требованиям, предъявляемым к ответственным электротехническим и радиоэлектронным устройствам.

Соединитель рассчитан на установку на экранированный или неэкранированный кабель. Монтаж контактов выполняется методом пайки, что обеспечивает надежное электрическое соединение и устойчивость к вибрационным и ударным нагрузкам.

Расшифровка условного обозначения

• 2РМТ — серия низкочастотных цилиндрических разъемов, предназначенных для монтажа на панели и кабельных линиях.
• 30 — посадочный диаметр корпуса, примерно 30 миллиметров.
• КП — кабельная вилка с прямым патрубком.
• Н — негерметичное исполнение.
• 32 — количество контактов в разъеме.
• Ш1 — одношпоночная поляризация.
• В1 — вариант исполнения, при котором контакты обычно покрываются серебром; обозначение покрытия может отличаться в зависимости от редакции технических условий.

Подтвержденные технические особенности

Максимальное рабочее напряжение переменного и постоянного тока составляет от 500 до 560 вольт; точное значение зависит от типа тока и условий эксплуатации, но не превышает 700 вольт. Рабочий ток на один контакт достигает 4 ампер, а суммарный ток на соединитель — около 106 ампер при полном комплекте из 32 контактов.

Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегаом, а сопротивление контакта — не более нескольких миллиом, что обеспечивает высокую надежность соединения. Количество циклов сочленения и расчленения — не менее 500.

Рабочий диапазон температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия, с возможностью перегрева контактов до примерно плюс 180 градусов Цельсия при температурных циклах. Соединитель рассчитан на работу в условиях вибрации с частотами до нескольких килогерц и при многократных ударных нагрузках, что типично для бортового и промышленного оборудования.

Корпус металлический, с резьбовым соединением и одношпоночной поляризацией, что предотвращает неправильное включение и обеспечивает надежное фиксированное положение. Контакты извлекаемые, диаметром около 1,0 миллиметра, монтируются объемной пайкой на многожильные провода сечением до примерно 0,5 квадратного миллиметра.

Применение

Разъем 2РМТ30КПН32Ш1В1 применяется в электротехнических и радиоэлектронных устройствах промышленной, транспортной и военной техники, где требуется надежное многоконтактное кабельное соединение с экранированием и высокой стойкостью к внешним воздействиям. Изделие востребовано в составе бортового оборудования, систем управления и связи, а также в других узлах, где предъявляются повышенные требования к виброустойчивости, ударопрочности и стабильности электрических параметров.

Артикул: 20468. Производитель: Элекон. Категория: 2РМТ. Приемка: «5».
