Назначение соединителя 2РМТ30КПН32Г1В1В

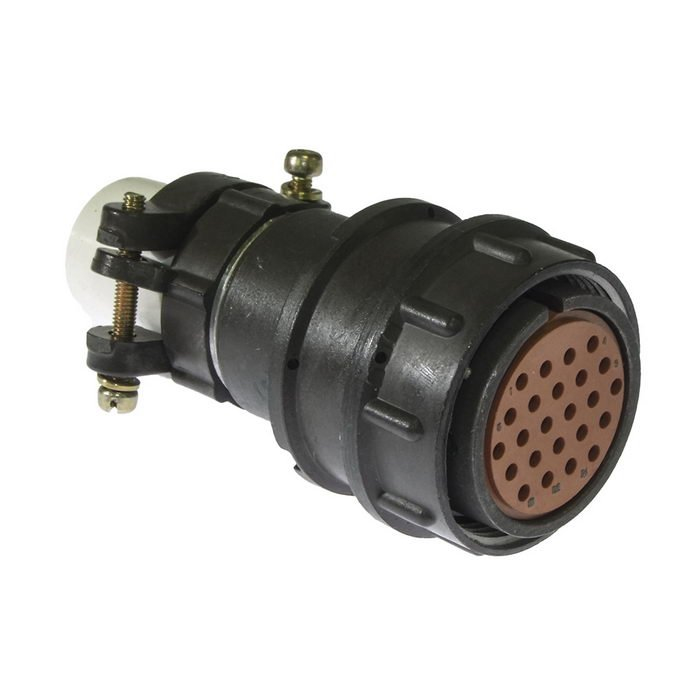

2РМТ30КПН32Г1В1В — кабельная розетка серии 2РМТ производства АО «Завод Элекон». Это низкочастотный цилиндрический малогабаритный соединитель для внутреннего монтажа с пайкой, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие применяется там, где требуется надёжное электрическое соединение с высокой герметичностью и устойчивостью к экстремальным условиям эксплуатации.

Конструктивно разъём представляет собой кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение обеспечивает механическую фиксацию кабеля и защиту зоны пайки от внешних воздействий.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе соединителя под конкретную электрическую схему.

• Диаметр посадочного отверстия — 30 мм.
• Число контактов — 32, диаметр каждого контакта — 1 мм, покрытие — серебряное.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 0,005 Ом.
• Количество сочленений и расчленений — 500 циклов.
• Токовая нагрузка на контакт — от 4 до 36 А в зависимости от конфигурации.
• Материал корпуса — металл, материал изолятора — карболит.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Исполнение всеклиматическое В (В2.1 по ГОСТ 15150-69).

Особенности исполнения и применение

Всеклиматическое исполнение В по ГОСТ 15150-69 означает, что соединитель рассчитан на эксплуатацию в широком спектре климатических зон, включая условия с повышенной влажностью и значительными перепадами температур. Металлический корпус в сочетании с карболитовым изолятором обеспечивает механическую прочность и стабильность электроизоляционных свойств в течение всего срока службы.

Монтаж выполняется пайкой, что предъявляет определённые требования к квалификации сборщика и к подготовке проводников. Прямой патрубок и гайка для неэкранированного кабеля упрощают ввод кабеля в корпус и его закрепление без применения специализированного инструмента.

Область применения — промышленные и специальные электрические системы, в которых необходимо соединять цепи постоянного и переменного тока при повышенных требованиях к надёжности контакта и герметичности. Соединитель востребован в приборостроении, на испытательных стендах и в составе оборудования, работающего в жёстких условиях окружающей среды.

Ключевые параметры для подбора

1. Тип изделия — кабельная розетка серии 2РМТ.
2. Число контактов — 32, диаметр контакта — 1 мм.
3. Посадочный диаметр — 30 мм.
4. Способ монтажа — пайка, внутренний монтаж.
5. Тип кабеля — неэкранированный.

Перед установкой рекомендуется сверить перечисленные параметры с требованиями конкретного проекта, обратив особое внимание на число контактов, токовую нагрузку и рабочий диапазон температур. Артикул изделия — 80178, производитель — АО «Завод Элекон», страна производства и комплектация поставки определяются сопроводительными документами партии.
