Назначение разъёма 2РМТ30КПН32Г1В1В

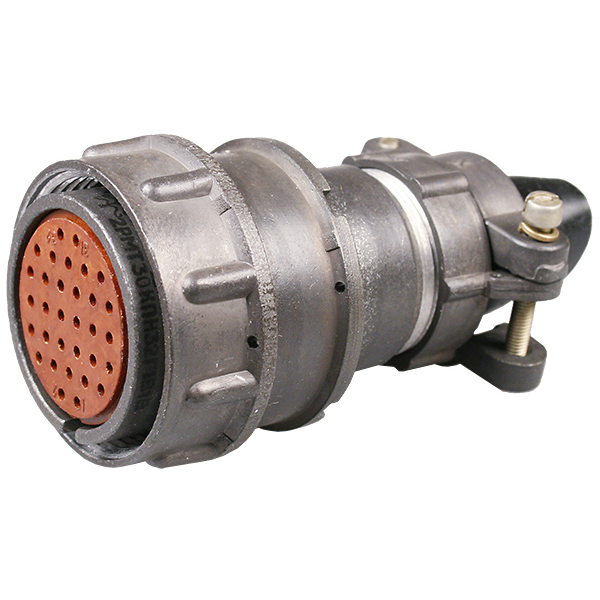

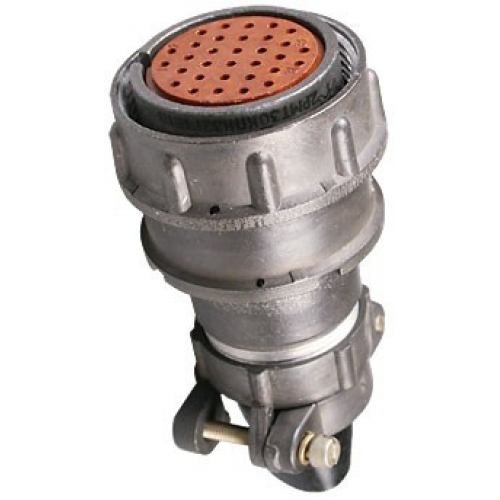

Разъём 2РМТ30КПН32Г1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ. Изделие предназначено для соединения кабельных линий в электрических цепях постоянного и переменного тока низкочастотного диапазона. Конструкция обеспечивает надёжную коммутацию при воздействии механических и климатических нагрузок.

По исполнению это кабельная розетка, оснащённая прямым патрубком для неэкранированного кабеля. Соединение с ответной частью — резьбовое, шаг резьбы накидной гайки M33 на 1,5 миллиметра. Поляризация одношпоночная: ориентация выполняется по пазу, что задаёт фиксированное взаимное расположение контактов и исключает неправильную стыковку.

Подтверждённые технические особенности

Корпус разъёма изготовлен из алюминиевого сплава А-22, покрытие — оксидированное, цвет серый. Изолятор выполнен из карболита коричневого цвета. Контакты типа «гнездо» изготовлены из латуни с серебряным покрытием и являются извлекаемыми, что упрощает обслуживание и замену. Общее число контактов — 32, диаметр каждого контакта составляет 1 миллиметр.

Основные электрические параметры:

• максимальный рабочий ток на один контакт — до 4 ампер;
• суммарный ток по разъёму — до порядка 100 ампер;
• рабочее напряжение — до 560 вольт;
• максимальное напряжение — до около 700 вольт;
• электрическая прочность изоляции — примерно 1850 вольт.

Габариты корпуса составляют порядка 39 миллиметров в диаметре и 62,5 миллиметра в длину. Допускается работа в любом рабочем положении. Температурный диапазон эксплуатации — примерно от минус 60 до плюс 100 градусов Цельсия. Разъём устойчив к вибрации, ударным нагрузкам и высокому уровню влажности, достигающему около 98 процентов при плюс 25 градусах Цельсия. Изделие негерметичного исполнения.

Области применения

Благодаря высокому числу контактов и стойкости к механическим и климатическим воздействиям разъём применяется в промышленной автоматике, телекоммуникационном оборудовании, измерительной технике и других низкочастотных цепях. Он востребован там, где требуется надёжный круговой соединитель с большим количеством цепей, работающий в условиях вибрации, перепадов температур и повышенной влажности.

Резьбовое соединение и одношпоночная поляризация делают монтаж предсказуемым, а извлекаемые контакты позволяют проводить ремонт и перекоммутацию без замены всего изделия. Совокупность перечисленных характеристик определяет применение разъёма 2РМТ30КПН32Г1В1В в составе ответственных кабельных сборок и приборных соединений.
