Назначение и область применения

Разъём 2РМТ30КПН32Г1В1В «5» представляет собой цилиндрический низкочастотный негерметичный соединитель, выпущенный по техническим условиям ТУ ГЕ0.364.126ТУ. Изделие входит в серию 2РМТ и предназначено для коммутации электрических цепей постоянного и переменного тока с рабочими частотами до нескольких мегагерц. Основная сфера применения — промышленная и радиоэлектронная аппаратура, где требуется надёжное разъёмное соединение кабельных линий с высокой плотностью контактов.

Данный соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, включая устройства, подверженные вибрационным и ударным нагрузкам. Конструкция с резьбовым сочленением обеспечивает стабильный электрический контакт и защиту от самопроизвольного расчленения при механических воздействиях. Изделие допускает применение в цепях управления, сигнализации, питания и передачи слаботочных сигналов.

Конструктивные особенности и расшифровка обозначения

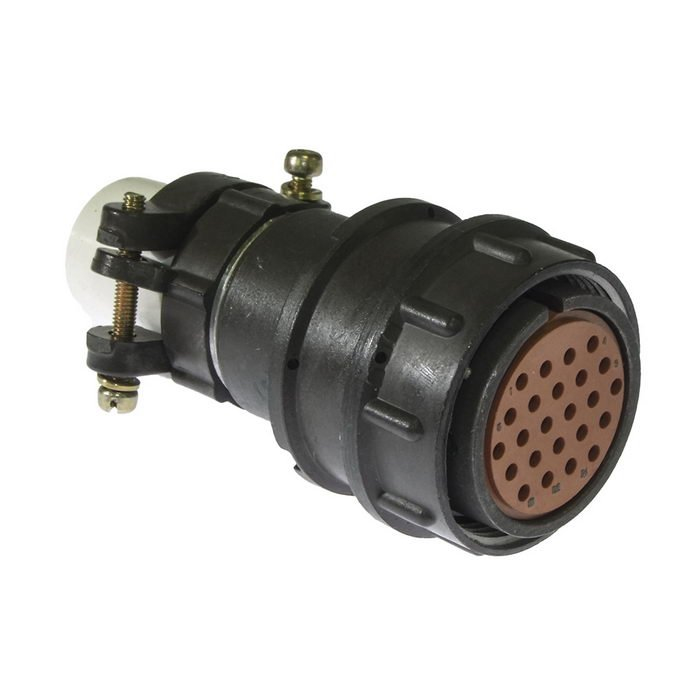

Изделие выполнено в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Сочленение с ответной частью осуществляется при помощи накидной гайки с резьбовым креплением. Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита — фенолформальдегидной пластмассы коричневого цвета. Контакты изготовлены из латуни марки ЛС59-1 и имеют серебряное покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость.

Расшифровка обозначения:

• 2РМТ — серия цилиндрического низкочастотного разъёма;
• 30 — условный размер корпуса;
• КПН — кабельная часть, прямой патрубок, для неэкранированного кабеля;
• 32 — количество контактов — 32 штуки диаметром один миллиметр;
• Г1В1В — сочетание контактов, климатическое исполнение и исполнение по герметичности — негерметичный.

Электрический монтаж проводов к контактам выполняется методом пайки. Тип контактов — гнёзда, что определяет использование данной розетки совместно с вилочной частью соответствующего типономинала.

Электрические параметры и условия эксплуатации

Соединитель рассчитан на следующие рабочие характеристики, подтверждённые конструкторской документацией серии 2РМТ.

• Количество контактов — 32 гнездовых контакта диаметром один миллиметр.
• Максимальный ток на один контакт — до 4 ампер.
• Суммарный рабочий ток разъёма — ориентировочно до 100–110 ампер в зависимости от характера и распределения нагрузки.
• Рабочее напряжение — до 560 вольт постоянного или переменного тока.
• Сопротивление электрического контакта — не более 5 миллиом на один контакт диаметром один миллиметр.
• Сопротивление изоляции — не менее 1000 мегаом, по отдельным источникам — до 5000 мегаом.

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность воздуха составляет до 98 процентов при температуре плюс 25 градусов Цельсия. Разъём пригоден для работы в условиях пониженного атмосферного давления.

Стойкость к механическим воздействиям и ресурс

Конструкция разъёма рассчитана на применение в аппаратуре, подверженной значительным механическим нагрузкам. Изделие выдерживает синусоидальную вибрацию с ускорением до 50 g в диапазоне частот от 1 до 5000 герц. Обеспечена стойкость к многократным ударным нагрузкам с ускорениями до нескольких сотен g, а также к одиночным ударам кратковременного действия.

Гарантированный ресурс по числу циклов сочленения и расчленения составляет не менее 500. Минимальная наработка при повышенной температуре достигает десятков тысяч часов, что подтверждает пригодность изделия для длительной эксплуатации в составе ответственного оборудования.

Приёмка и комплектность

Настоящее изделие имеет приёмку «5», что соответствует категории военной приёмки и подтверждает проведение усиленного контроля качества на всех этапах производства. Год выпуска — 1990–1991. Артикул для учёта и идентификации — 40398. Разъём поставляется как самостоятельное изделие без указания дополнительной комплектации в исходных данных.
