Назначение и область применения

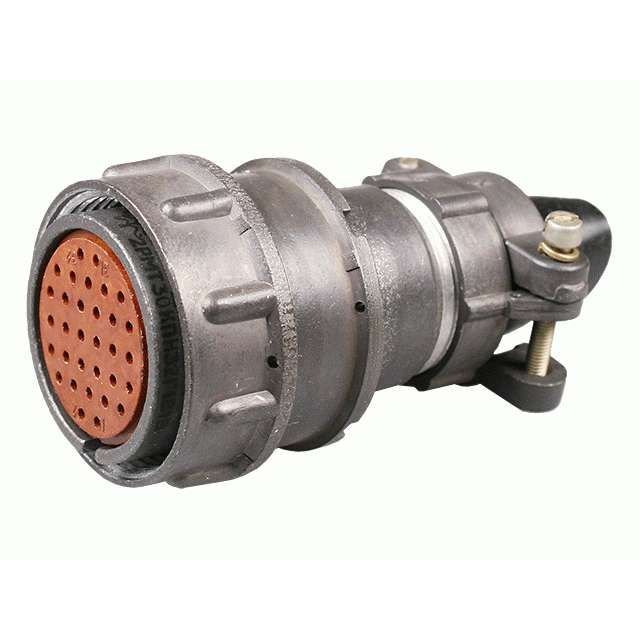

Соединитель 2РМТ30КПН32Г1В1В «5» представляет собой кабельную розетку серии 2РМТ и относится к цилиндрическим низкочастотным негерметичным электрическим соединителям общего назначения. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с количеством контактов 32.

Соединитель предназначен для эксплуатации в жёстких климатических условиях и имеет всеклиматическое исполнение. Это позволяет использовать его в аппаратуре, работающей при значительных перепадах температур и в условиях повышенной влажности, в том числе в составе промышленного оборудования, измерительных комплексов и систем связи.

Технические характеристики

Соединитель имеет 32 контакта диаметром 1 мм. Диаметр посадочного отверстия составляет 30 мм. Рабочее напряжение — до 560 В, максимальное напряжение — до 700 В. Сопротивление изоляции — не менее 1000 МОм. Токовая нагрузка одиночного контакта достигает 4 А.

Рабочий температурный диапазон изделия — от минус 60 до плюс 100 градусов Цельсия. Количество циклов сочленения-расчленения — 500. Минимальная наработка — 5000 часов. Срок сохраняемости — до 25 лет.

Ключевые параметры

• Серия: 2РМТ
• Тип: кабельная розетка
• Количество контактов: 32
• Диаметр контактов: 1 мм
• Диаметр посадочного отверстия: 30 мм
• Рабочее напряжение: до 560 В
• Максимальное напряжение: до 700 В
• Сопротивление изоляции: не менее 1000 МОм
• Токовая нагрузка одиночного контакта: до 4 А
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Количество циклов сочленения-расчленения: 500
• Минимальная наработка: 5000 часов
• Срок сохраняемости: до 25 лет

Конструкция и исполнение

Изделие имеет резьбовое сочленение, кабельный корпус и прямой патрубок для неэкранированного кабеля. Контакты соединителя могут иметь серебряное или золотое покрытие. Метод монтажа, как правило, — пайка на кабель либо обжимка, конкретный вариант зависит от исполнения и поставщика.

Маркировка 2РМТ30КПН32Г1В1В отражает серию и тип соединителя, а часть обозначения после номера контактов и размера корпуса указывает на конструктивное исполнение, вид покрытия и климатическое исполнение. Это позволяет правильно подобрать совместимую ответную часть и вариант, соответствующий условиям эксплуатации.

Приёмка и период выпуска

Данный соединитель имеет приёмку «5» и относится к периоду выпуска 90-93 годов. Артикул изделия — 40396. Информация о производителе в описании не указана.

Соединитель предназначен для применения в составе аппаратуры, где требуется стабильное электрическое соединение при умеренных и повышенных нагрузках, с учётом длительного срока сохраняемости и широкого температурного диапазона.
