Назначение соединителя

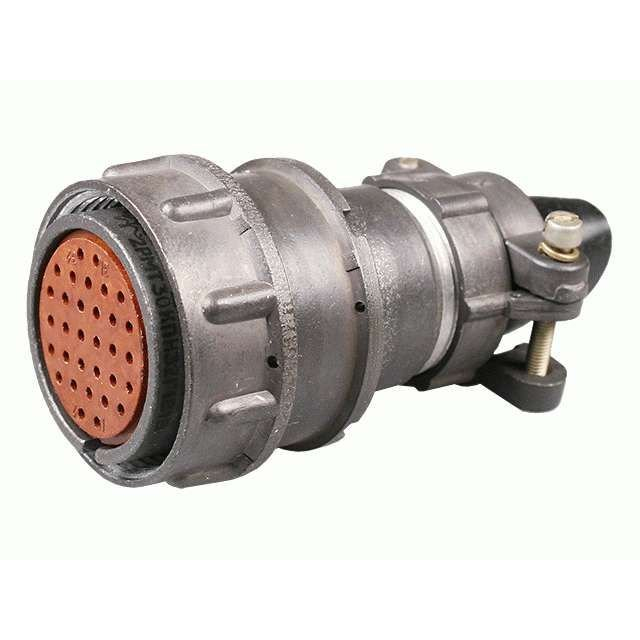

2РМТ30КПН32Г1В1В «5» — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, исполненный как кабельная розетка с 32 контактами и резьбовым сочленением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется в радиоэлектронной, радиотехнической и измерительной аппаратуре общего назначения. Соединитель рассчитан на промышленное использование в приборостроении и аппаратуре связи, где требуется надёжный многоконтактный кабельный интерфейс с фиксацией резьбовым соединением.

Конструкция с условным размером корпуса 30 и 32 контактами обеспечивает подключение большого числа цепей при сохранении компактности и удобства монтажа. Кабельное исполнение розетки позволяет соединять блоки оборудования, прокладывать жгуты и выполнять разъёмные соединения в устройствах, эксплуатируемых в стационарных и подвижных установках.

Подтверждённые особенности и технические параметры

Соединитель относится к негерметичным кабельным розеткам с резьбовым сочленением. Контактное покрытие — серебро; в отдельных исполнениях серии могут встречаться разные варианты покрытия контактов. Электрические характеристики, опубликованные для данной серии, указывают на работу в цепях до 700 В; для отдельных источников приводятся значения до 560 В, что связано с вариантом исполнения или источником данных. Максимальная частота тока указывается до 3 МГц. Допустимая токовая нагрузка для одиночного контакта в одном из источников составляет 4 А, при этом для серии или отдельных исполнений встречается более общее значение до 50 А.

Изделие рассчитано на широкий температурный диапазон — примерно от -60 до +100 °C — и относится к тропикоустойчивым и всеклиматическим исполнениям. Подтверждена устойчивость к вибрации и одиночным ударам. Ресурс по числу сочленений и расчленений составляет около 500 циклов. Срок сохраняемости в источниках отличается: встречаются значения 15 и 25 лет, поэтому при подборе рекомендуется сверяться с паспортом конкретного изделия.

Расшифровка маркировки

В обозначении 2РМТ30КПН32Г1В1В зашифрованы тип соединителя, условный размер корпуса, число контактов и климатическое или конструктивное исполнение. Маркировка указывает на то, что перед потребителем негерметичный кабельный соединитель для аппаратуры с большим числом цепей, рассчитанный на промышленное применение. Приёмка изделия — «5», год выпуска — 91.

Применение

Разъём 2РМТ30КПН32Г1В1В «5» используется в оборудовании, где важны компактность, резьбовая фиксация и стабильная работа в неблагоприятных климатических условиях. Основные области применения:

• приборостроение и контрольно-измерительная техника;
• аппаратура связи и радиоэлектронные устройства;
• радиотехническая аппаратура общего назначения;
• промышленные установки с многоконтактными кабельными соединениями;
• оборудование, эксплуатируемое при вибрационных и ударных нагрузках, а также в широком диапазоне температур.

Соединитель выбирают для построения разъёмных кабельных линий, требующих серебряного покрытия контактов, резьбового сочленения и работы на частотах до 3 МГц. Благодаря всеклиматическому исполнению он подходит для применения в регионах с тропическим климатом и в условиях пониженных температур.
