Назначение соединителя 2РМТ30КПН32Г1В1В

2РМТ30КПН32Г1В1В — это электрический цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель общего назначения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМТ и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при воздействии внешних дестабилизирующих факторов.

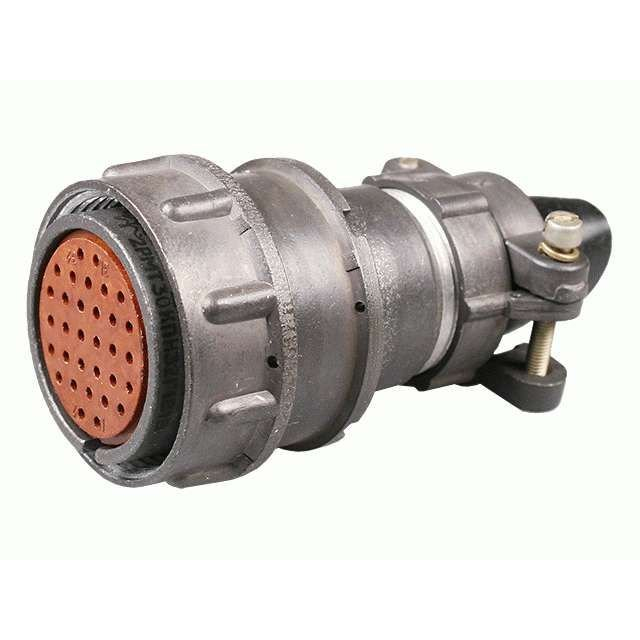

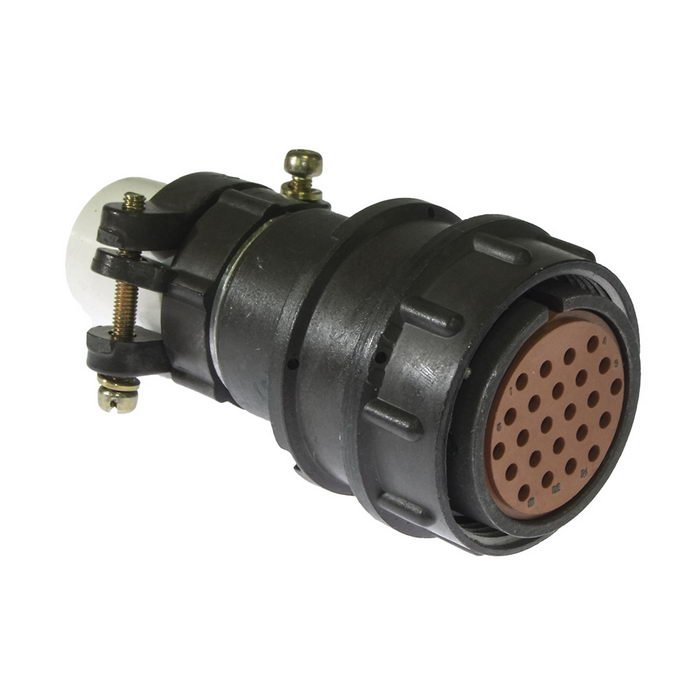

Данная модель представляет собой розетку кабельную с резьбовым соединением, прямым патрубком (обозначение П) и гайкой для неэкранированного кабеля (обозначение Н). Исполнение В свидетельствует о всеклиматическом применении, что подтверждает возможность эксплуатации в различных климатических зонах, включая тропические условия.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 32.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Ток на один контакт — до 4 А.
• Суммарный ток на весь разъём — до 106 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Рабочая частота цепей — до 3 МГц.

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, его диаметр составляет 39 мм, а высота — 62,5 мм. Изолятор изготовлен из карболита коричневого цвета. Контакты выполнены из латуни ЛС59-1 и имеют серебряное покрытие (индекс В) либо золотое покрытие (индекс А) по выбору заказчика. Контакты являются извлекаемыми и монтируются методом обжимки или пайки. Поляризация соединителя — одношпоночная, что исключает неправильное сочленение.

Условия эксплуатации и надёжность

Диапазон рабочих температур соединителя составляет от минус 60 до плюс 100 градусов Цельсия, с кратковременным воздействием до плюс 150 градусов Цельсия. Наработка изделия — не менее 5000–1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости составляет от 15 до 25 лет, что подтверждает длительный срок службы без потери рабочих характеристик.

Соединитель устойчив к следующим воздействиям:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• многократные удары с ускорением до 100 g;
• одиночные удары с ускорением до 500 g;
• акустический шум уровнем 170 дБ;
• линейные нагрузки до 200 g.

Применение и комплектация

2РМТ30КПН32Г1В1В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая бортовые и наземные системы, где требуются цилиндрические низкочастотные соединители с большим числом контактов. Модель востребована в составе кабельных сборок для передачи сигналов и питания в цепях постоянного и переменного тока.

Год выпуска, указанный в карточке товара VirtueMart, — 2015–2022. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах отсутствуют. Комплектация определяется условиями поставки; в базовом исполнении поставляется розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля. Артикул изделия — 20466.
