Назначение соединителя 2РМТ30КПН32Г1В1

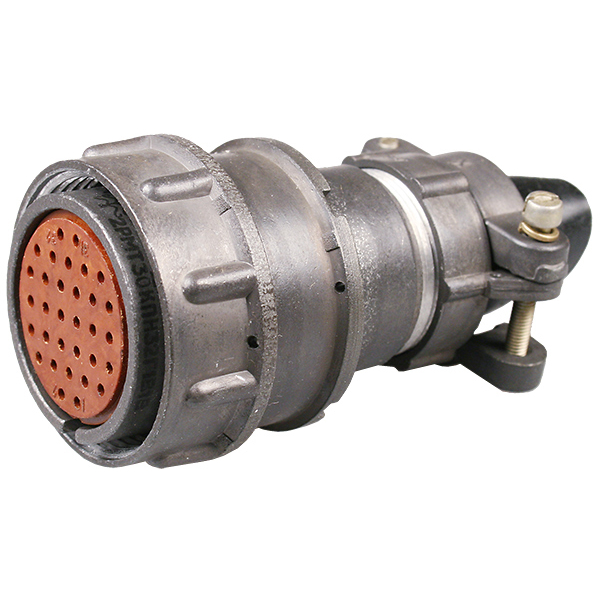

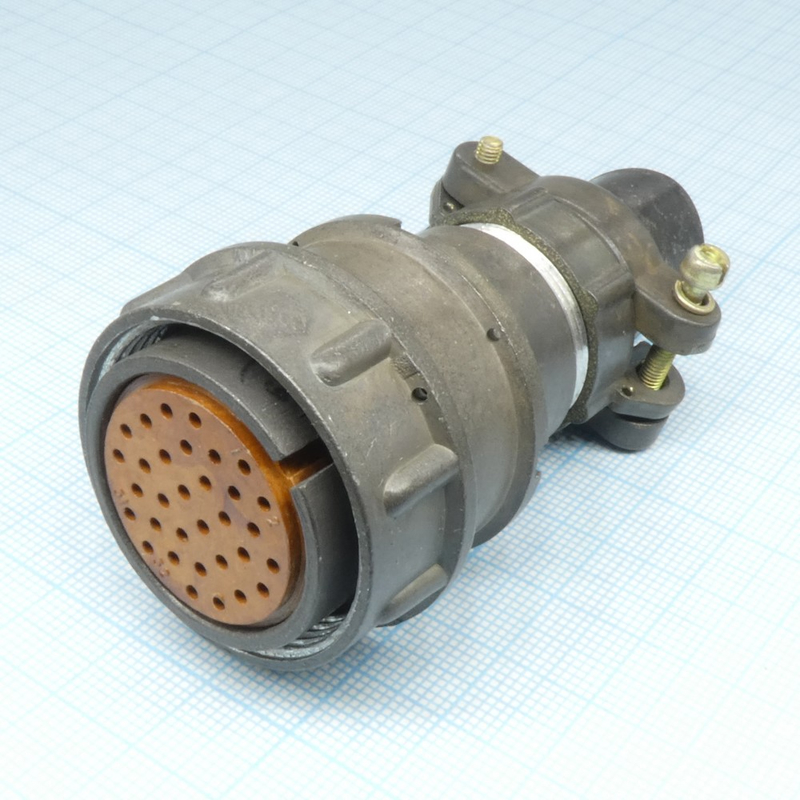

Соединитель 2РМТ30КПН32Г1В1 с маркировкой КПЭ «5» относится к категории низкочастотных цилиндрических электрических соединителей серии 2РМТ. По конструкции и назначению данное изделие представляет собой кабельную розетку, предназначенную для обеспечения надёжного электрического контакта между кабелями и устройствами в цепях постоянного и переменного тока с частотой до 3 МГц.

Изделие применяется для коммутации электрических цепей в составе электронных систем, приборов и оборудования. Соединители данной серии используются как в составе вилок, так и в составе розеток, которые могут быть блочными (приборными) либо кабельными. Розетка 2РМТ30КПН32Г1В1 востребована в тех случаях, когда требуется передача сигналов и питания по многожильному кабелю с большим числом контактов при умеренных токовых нагрузках.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМТ30КПН32Г1В1 построено по стандартной схеме и несёт в себе полную информацию о типе, размере и конфигурации разъёма.

• 2РМТ — тип соединителя: низкочастотный цилиндрический;
• 30 — условный размер корпуса;
• К — вид корпуса: кабельный;
• ПН — форма кожуха: прямая с концевой гайкой для неэкранированного кабеля;
• 32 — количество контактов;
• Г — тип контактов: гнездо (розетка);
• 1 — диаметр контактов: 1 мм;
• В1 — хвостовики контактов развёрнуты относительно шпонки и шпоночного паза на 180 градусов.

В маркировке указано значение КПЭ. Это обозначение связано с исполнением концевой гайки патрубка, предназначенной для экранированного кабеля. Следует учитывать, что в базовом буквенном сочетании ПН заложен признак прямой концевой гайки для неэкранированного кабеля, тогда как маркировка КПЭ указывает на исполнение под экранированный кабель. Таким образом, в описании товара это отражено как особое исполнение, а при подборе и монтаже необходимо ориентироваться именно на указанную маркировку КПЭ «5».

Технические характеристики

Соединитель 2РМТ30КПН32Г1В1 имеет следующие основные параметры.

• Условный размер корпуса: 30;
• Количество контактов: 32;
• Диаметр контактов: 1 мм;
• Сопротивление контактов диаметром 1 мм: не более 5 мОм;
• Максимальное рабочее напряжение: от 560 В до 700 В;
• Максимальная наработка: не менее 1000 часов;
• Число сочленений-расчленений: 500 раз;
• Минимальный срок сохраняемости: не менее 15 лет.

Для разъёмов серии 2РМТ в целом характерна токовая нагрузка на одиночный контакт от 4 А до 36 А и максимальная суммарная нагрузка на соединитель от 27 А до 260 А в зависимости от типоразмера и диаметра контактов. Приведённые значения относятся к серии в целом и служат ориентиром при оценке нагрузочной способности.

Условия эксплуатации и монтажа

Климатическое исполнение изделия соответствует УХЛ по ГОСТ 15150-69. Рабочая температура окружающей среды находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Соединитель допускает внутренний и наружный монтаж, что расширяет области его применения.

Покрытие контактов выполняется золотом или серебром, что обеспечивает стабильность переходного сопротивления и стойкость к коррозии. Способ монтажа контактов — обжимка, обеспечивающая надёжное и воспроизводимое соединение проводников с контактами.

Применение

Розетка 2РМТ30КПН32Г1В1 применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она используется для передачи сигналов и электропитания между кабелем и прибором, а также в составе кабельных сборок различного назначения. Благодаря цилиндрической конструкции, большому числу контактов и широкому диапазону рабочих температур соединитель подходит для эксплуатации в составе ответственных электронных систем, где требуются устойчивая коммутация и длительный срок службы.

Приёмка изделия выполнена по категории «5», что соответствует высокому уровню контроля качества и пригодности для применения в ответственных изделиях. Артикул товара — 3865, категория — 2РМТ. Производитель в предоставленных данных не указан.
