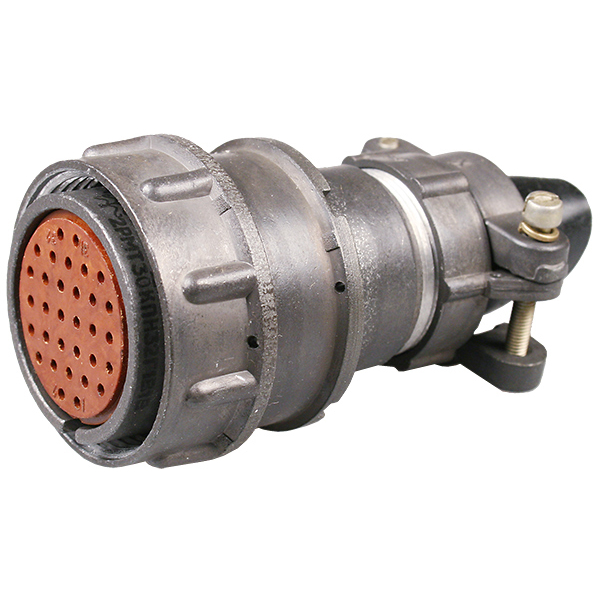

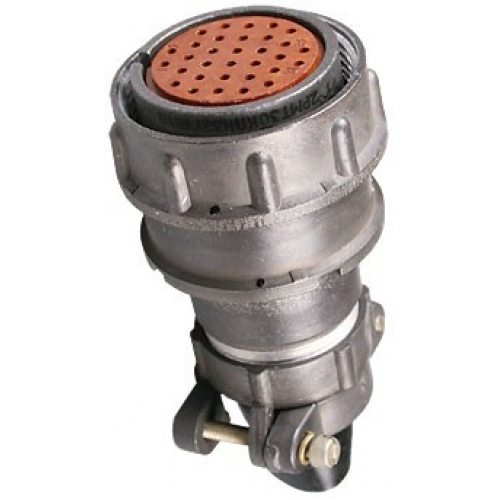

2РМТ30КПН32Г1В1 — это кабельная розетка цилиндрического низкочастотного негерметичного электрического соединителя серии 2РМТ, предназначенная для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Условный размер корпуса — 30 мм, вид корпуса — кабельный (К) с прямым патрубком (П) для неэкранированного кабеля (Н). Имеет 32 контакта диаметром 1 мм с максимальной токовой нагрузкой на контакт 3–4 А и суммарной до 560 А.

Максимальное рабочее напряжение — 560–700 В, сопротивление контактов — не более 5 мОм. Рабочая температура от -60 до +100 °С, число сочленений-расчленений — 500, минимальная наработка — 1000–5000 часов.

Расшифровка обозначения

2РМТ — тип соединителя (цилиндрический негерметичный низкочастотный). 30 — размер корпуса, К — кабельный, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 32 — число контактов, Г1 — шаг группировки, В1 — климатическое исполнение.

Применение и свойства

Используется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения длинных электрических цепей. Обладает высокой стойкостью к вибрациям (до 50 g), ударам и климатическим факторам, резьбовое сочленение, контакты — подпружиненные, извлекаемые, монтаж — обжимка.
