Назначение и общее описание

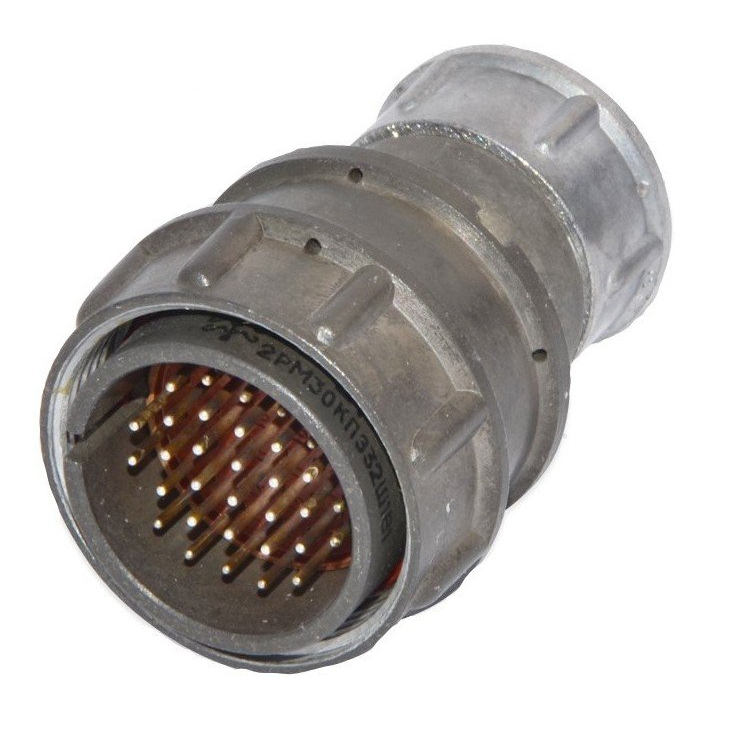

2РМТ30КПЭ32Ш1В1В — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего объёмного монтажа в промышленных и приборных системах, где требуется надёжная коммутация цепей с экранированным кабелем.

Вилка имеет условный размер корпуса 30 и 32 контакта диаметром 1 мм. Сочленение с ответной частью резьбовое, что обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Корпус оснащён одношпоночной поляризацией, которая исключает неправильное подключение и гарантирует правильное взаимное ориентирование контактов.

Конструктивные особенности

Конструкция вилки включает прямой патрубок с гайкой, предназначенный для подключения экранированного кабеля. Такое исполнение позволяет сохранить целостность экрана и защитить передаваемый сигнал от внешних электромагнитных помех. Материал корпуса — карболит, отличающийся стойкостью к нагреву и электрическим нагрузкам.

Контакты имеют покрытие из серебра, золота или палладия в зависимости от исполнения, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость. Поляризация корпуса выполнена по одношпоночной схеме, что упрощает сборку и повышает эксплуатационную надёжность разъёма.

Технические характеристики

• Рабочее напряжение — до 560 В.
• Ток на один контакт — до 4 А.
• Общий ток на разъём — до 106 А.
• Сопротивление контактов — не более 5 мОм.
• Электрическая прочность изоляции — 1850 В.
• Ёмкость между контактами — не более 6 пФ.
• Частота передаваемого сигнала — до 3 МГц.
• Условный размер корпуса — 30, число контактов — 32, диаметр контакта — 1 мм.
• Теплостойкость — до 100 °С.
• Климатическое исполнение — УХЛ 2.1 по ГОСТ.

Условия эксплуатации и устойчивость

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц и механические удары длительностью от 0,1 до 2 мс. Такие параметры позволяют применять изделие в условиях интенсивных динамических нагрузок, характерных для промышленного оборудования, приборных стоек и транспортных систем.

Климатическое исполнение УХЛ 2.1 подтверждает пригодность разъёма для работы в умеренном и холодном климате при размещении под навесом или внутри защищённых объёмов. Теплостойкость до 100 °С даёт возможность эксплуатировать вилку вблизи нагревающихся узлов без потери рабочих свойств.

Применение и совместимость

Вилка 2РМТ30КПЭ32Ш1В1В используется для внутреннего объёмного монтажа в промышленных и приборных системах. Она подходит для коммутации цепей управления, сигнальных линий и цепей питания малой и средней мощности. Резьбовое сочленение и поляризация корпуса делают её удобной для применения в составе разъёмных соединений, требующих частого подключения и отключения.

Изделие соответствует ТУ ГЕ0.364.126. При подборе ответной части следует учитывать условный размер корпуса 30, число и диаметр контактов, а также тип сочленения. Вилка предназначена для работы с экранированным кабелем, что особенно важно при передаче сигналов в условиях повышенного уровня электромагнитных помех.
