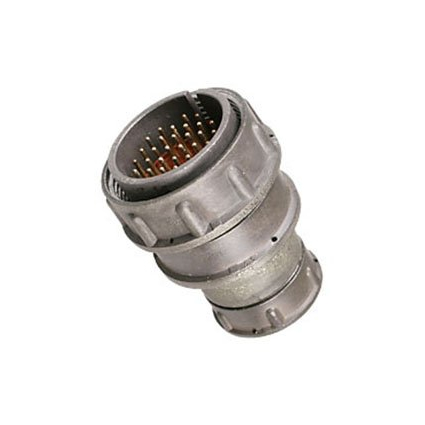

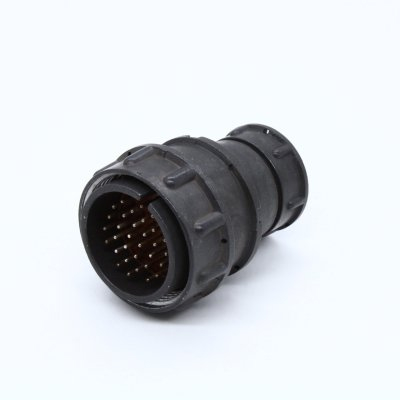

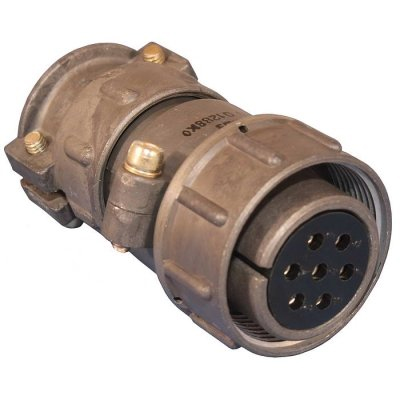

Назначение соединителя 2РМТ30КПЭ32Ш1В1В

Соединитель 2РМТ30КПЭ32Ш1В1В относится к категории цилиндрических низкочастотных негерметичных электрических разъёмов серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется для коммутации электрических цепей в составе кабельных и приборных соединений, где требуется надёжная передача сигнала и питания между блоками оборудования.

Конструктивно разъём состоит из двух частей — вилки и розетки, которые могут быть как кабельными, так и приборными (блочными). Данная модель представляет собой вилку кабельного исполнения. Поставка сопровождается приёмкой «ОТК», что подтверждает прохождение заводского контроля качества.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, соответствующие маркировке 2РМТ30КПЭ32Ш1В1В.

• Тип соединителя: 2РМТ.
• Условный размер: 30.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 32.
• Часть соединителя: вилка (Ш).
• Обозначение сочетания контактов: все контакты диаметром 1 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: +100 °C.
• Климатическое исполнение: всеклиматическое (В2.1).
• Приёмка: «ОТК».

Электрические и механические параметры

Токовая нагрузка на одиночный контакт достигает 4 А, максимальная суммарная нагрузка на соединитель составляет 106 А. Максимальное рабочее напряжение — 560 В. Максимальное испытательное напряжение в нормальных условиях — 1850 В. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм. Усилие расчленения — не более 343,4 Н (35 кгс).

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 100 °C. Климатическое исполнение В2.1 является всеклиматическим, что предполагает эксплуатацию в различных климатических зонах. Изделие относится к негерметичным соединителям, поэтому при монтаже следует учитывать требования к влажности и защите контактной группы от прямого воздействия влаги.

Области применения

Соединители серии 2РМТ широко применяются в промышленном оборудовании, приборах и системах, где необходима многоконтактная коммутация цепей постоянного и переменного тока. Кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля позволяет использовать изделие в составе экранированных кабельных сборок, обеспечивая механическую фиксацию и защиту от электромагнитных помех.

Модель 2РМТ30КПЭ32Ш1В1В с 32 контактами диаметром 1 мм и серебряным покрытием подходит для ответственных соединений, где требуется стабильное переходное сопротивление и стойкость к температурным воздействиям. Артикул изделия — 3900.
