Назначение соединителя

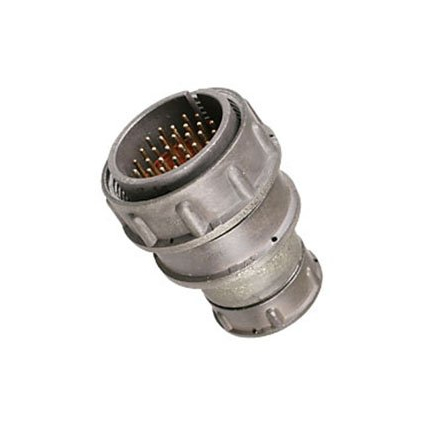

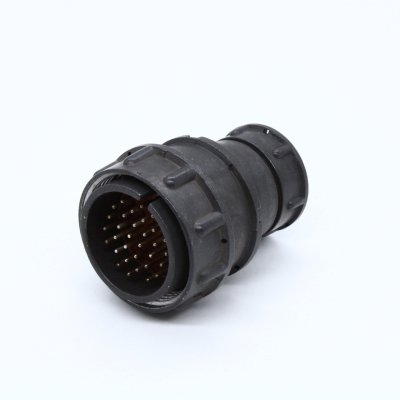

2РМТ30КПЭ32Ш1В1В «ОТК» — это кабельная вилка цилиндрического типа, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для надёжного соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Изделие относится к категории низкочастотных тропикоустойчивых соединителей и выпускается с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества.

Технические характеристики

Основные параметры соединителя обеспечивают стабильную работу в составе ответственных электротехнических и радиотехнических систем:

• Тип соединителя: цилиндрический, низкочастотный, тропикоустойчивый.
• Количество контактов: 32.
• Сопротивление контактов: не более 5 мОм.
• Максимальное рабочее напряжение: 560 В.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Суммарная токовая нагрузка на соединитель: 106 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Конструктивные особенности

Вилка имеет прямой патрубок и гайку для экранированного кабеля, что упрощает монтаж и обеспечивает надёжное крепление кабельной части. Контакты покрыты серебром для повышения проводимости и снижения переходного сопротивления. Сочленение выполняется с помощью резьбового соединения, которое гарантирует механическую фиксацию и стабильный электрический контакт даже при воздействии вибраций и ударов.

Тропикоустойчивое исполнение корпуса и деталей соединителя позволяет эксплуатировать изделие в условиях повышенной влажности и в различных климатических зонах. Конструкция рассчитана на механические нагрузки, характерные для промышленного и научного оборудования.

Условия эксплуатации

Соединитель предназначен для работы при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Изделие способно выдерживать механические воздействия, включая вибрации и удары, а также обладает высокой стойкостью к атмосферным воздействиям. Указанный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет применять вилку как в холодных, так и в нагретых условиях без потери рабочих характеристик.

Применение

2РМТ30КПЭ32Ш1В1В «ОТК» используется в различных отраслях, включая промышленность и научные исследования, где требуется надёжное соединение электрических цепей. Соединитель востребован в составе электро- и радиоаппаратуры, испытательных стендов, измерительных комплексов и другого оборудования, работающего с сигналами до 3 МГц. Благодаря 32 контактам, серебряному покрытию и резьбовому сочленению вилка обеспечивает стабильную передачу электрических сигналов и питания в условиях повышенной влажности, вибраций и ударов.

Приёмка «ОТК» подтверждает, что каждая поставляемая единица прошла контроль на соответствие заявленным электрическим и механическим параметрам. Изделие относится к категории 2РМТ и имеет артикул 3899.
