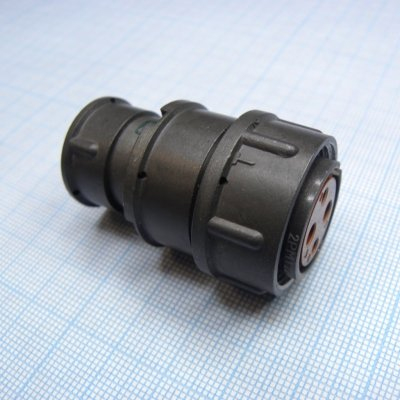

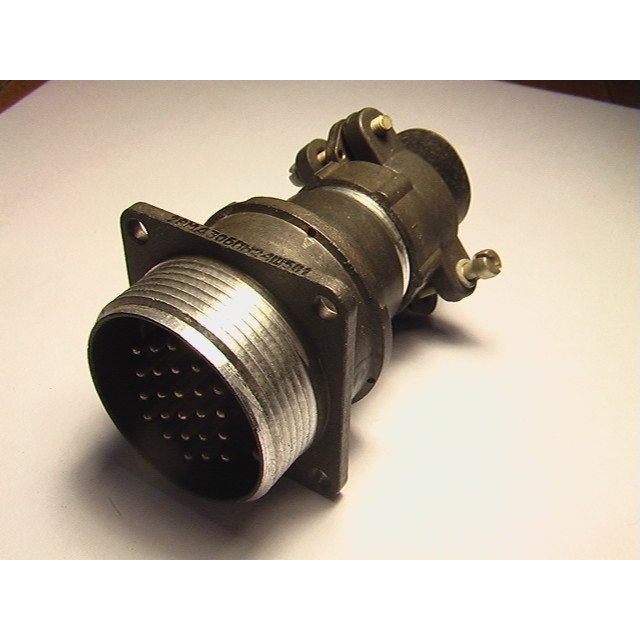

Назначение разъёма 2РМТ30КПЭ32Ш1В1В

Разъём 2РМТ30КПЭ32Ш1В1В производства АО «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ, применяемой в промышленных и приборных системах, где требуется надёжное механическое и электрическое соединение при воздействии внешних нагрузок.

Артикул изделия — 50358. Категория — 2РМТ. Конструктивное исполнение маркируется как кабельная вилка (КП) с прямым патрубком (П) и гайкой для экранированного кабеля (Э), что позволяет использовать разъём в составе экранированных кабельных сборок.

Подтверждённые технические особенности

Разъём оснащён 32 контактами диаметром 1 мм. Контакты изготовлены из латуни марки ЛС59-1 с серебряным покрытием (Ag). Рабочий ток на один контакт достигает 4 А, максимальное рабочее напряжение — до 700 В, переходное сопротивление контактов не превышает 5 мОм.

Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Диаметр корпуса составляет 39 мм, высота — 54 мм.

• Рабочая температура: от минус 60 до плюс 100 °C.
• Климатическое исполнение: В2.1, допускает влажность до 98 процентов при температуре плюс 25 °C.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении до 50 g.
• Устойчивость к акустическим шумам: уровень до 170 дБ.
• Устойчивость к механическим ударам: ускорение до 500 g.
• Ресурс: 500 циклов соединения и расъединения.
• Срок хранения: до 15 лет.

Монтаж и сочленение

Метод монтажа — объёмный механический с пайкой контактов. Сочленение с ответной частью выполняется резьбовым способом. Поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает однозначное взаимное положение частей разъёма.

Применение

Благодаря сочетанию широкого диапазона рабочих температур, стойкости к вибрации, ударам и акустическим нагрузкам разъём 2РМТ30КПЭ32Ш1В1В применяется в промышленных и приборных системах, где требуется передача сигналов и питания по цепям постоянного и переменного тока частотой до 3 МГц. Наличие гайки для экранированного кабеля позволяет использовать изделие в составе экранированных кабельных сборок, что важно для снижения влияния помех.

Изделие предназначено для эксплуатации в составе ответных частей серии 2РМТ с соблюдением требований по току на контакт, напряжению и условиям окружающей среды, указанным выше. Год сведений о товаре — 2017.
