Назначение разъёма 2РМТ30КПЭ32Ш1В1В

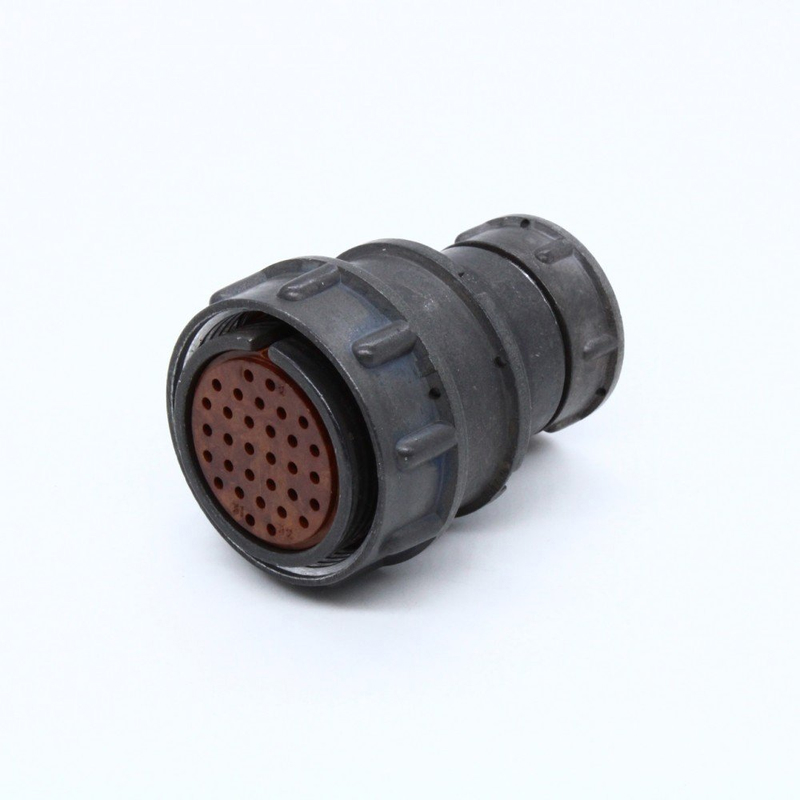

2РМТ30КПЭ32Ш1В1В — это вилка кабельная герметичная из серии разъёмов 2РМТ производства завода «Элекон», выпущенная в исполнении «5». Изделие предназначено для соединения электрических цепей в промышленных условиях с повышенными требованиями к надёжности и защите от внешних факторов. Конструкция обеспечивает стабильную работу в оборудовании, где необходимо исключить воздействие пыли, влаги и механических нагрузок на электрические соединения.

Разъём относится к категории 2РМТ — серии, широко применяемой в электромеханике для герметичных соединений. Благодаря кабельному исполнению вилка монтируется на кабель и служит для подключения к ответной части, обеспечивая надёжный контакт при эксплуатации в составе промышленных систем.

Подтверждённые технические особенности

Конструкция разъёма включает следующие проверенные характеристики:

• Количество контактов — 32.
• Диаметр корпуса — около 39 мм.
• Высота корпуса — примерно 54 мм.
• Материал корпуса — карболит с оксидным покрытием (оксидирование), цвет серый.
• Материал изолятора — коричневый.
• Покрытие контактов — серебро, сопротивление не более 0,005 Ом.
• Рабочий ток на контакт — от 4 до 36 А в зависимости от размера контакта.
• Рабочее напряжение — до 560 В.
• Максимальное напряжение — до 700 В.
• Общее количество контактов в серии — до 50.

Указанные параметры подтверждаются конструкторской документацией и соответствуют требованиям ГОСТ или ТУ ГЕ0.364.126. Разъём производится в различных годах выпуска, включая 2022 год. Приёмка изделия — «5», год выпуска — 2011.

Электрические параметры

Рабочий ток на контакт варьируется от 4 до 36 А в зависимости от размера контакта, что позволяет использовать разъём в цепях с различной нагрузкой. Рабочее напряжение достигает 560 В, а максимальное — до 700 В. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление — не более 0,005 Ом, что способствует минимизации потерь и стабильности электрического соединения.

Механические и климатические особенности

Корпус из карболита с оксидным покрытием обладает стойкостью к внешним воздействиям и обеспечивает герметичность соединения. Серый цвет корпуса и коричневый изолятор соответствуют стандартному исполнению серии. Габариты — диаметр около 39 мм и высота примерно 54 мм — позволяют использовать разъём в компактных узлах оборудования без потери функциональности.

Применение и область использования

Вилка 2РМТ30КПЭ32Ш1В1В применяется в электромеханике для герметичных соединений в оборудовании, где требуется защита от пыли, влаги и механических воздействий. Благодаря прочности и надёжности конструкции разъём востребован в электронике и промышленной автоматике.

Основные сферы применения:

1. Промышленная автоматика и системы управления.
2. Электронное оборудование с повышенными требованиями к защите соединений.
3. Электромеханические узлы, работающие в условиях воздействия внешней среды.
4. Многоконтактные системы, где необходимо соединение до 32 цепей в одном разъёме.

Изделие соответствует требованиям ГОСТ или ТУ ГЕ0.364.126 и выпускается заводом «Элекон». Исполнение «5» и приёмка «5» подтверждают соответствие установленным стандартам качества. Разъём производится в различных годах выпуска, включая 2022 год, что свидетельствует о продолжении серийного производства данной модели.
