Назначение соединителя 2РМТ30КПЭ32Ш1В1В

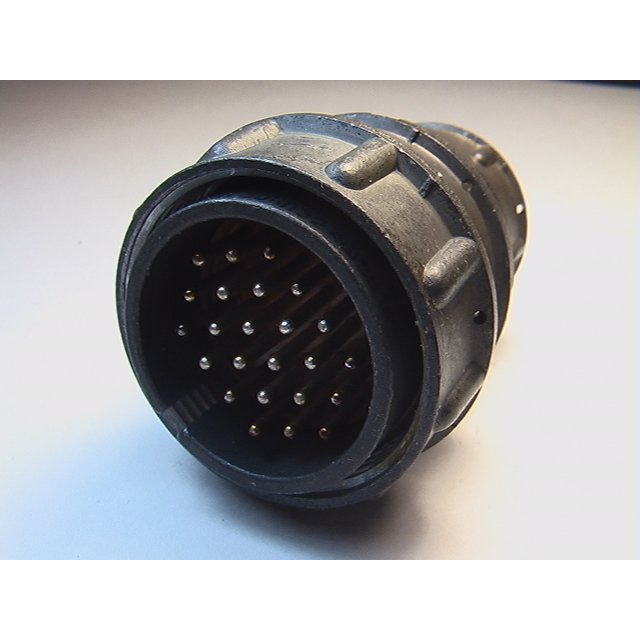

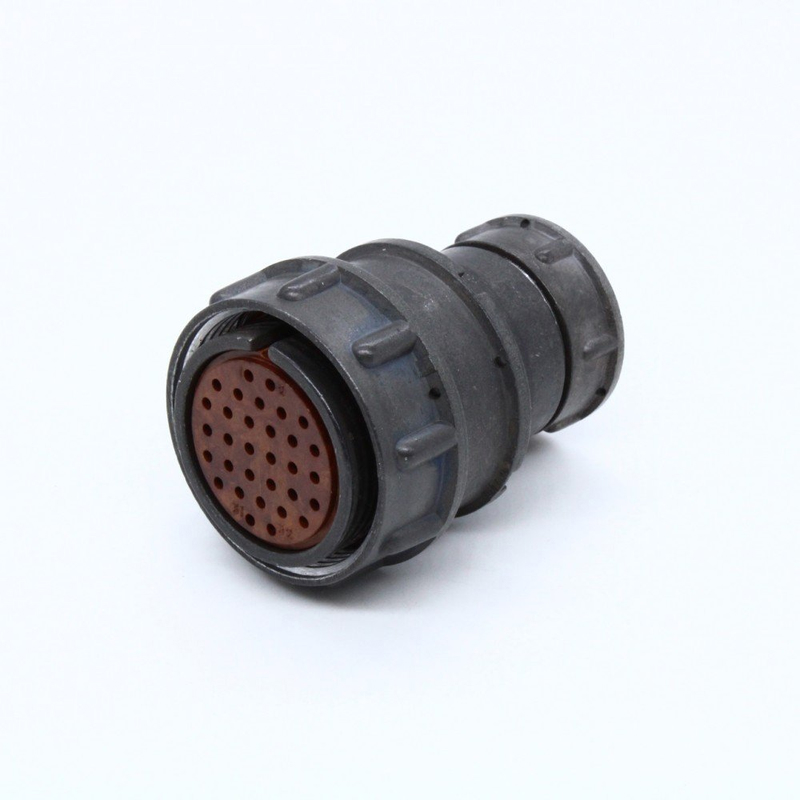

2РМТ30КПЭ32Ш1В1В — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъем применяется там, где требуется стабильная передача электрического сигнала и питания между кабелем и ответной частью соединителя, в том числе в условиях повышенных механических нагрузок и неблагоприятного климатического воздействия.

Артикул изделия — 80175. Категория — 2РМТ. Серия 2РМТ относится к низкочастотным цилиндрическим соединителям, которые широко используются в промышленной и специальной аппаратуре. Вилка монтируется на кабель и обеспечивает механическое сочленение с розеткой соответствующего типоразмера.

Подтверждённые особенности

Конструкция разъема включает 32 контакта диаметром 1 миллиметр. Диаметр посадочного отверстия составляет 30 миллиметров. Вилка оснащена прямым патрубком для экранированного кабеля с гайкой, что позволяет выполнить надежное крепление кабеля и сохранить экранирование линии.

• Максимальное рабочее напряжение достигает 560 вольт.
• Ток на контакт — до 4 ампер, суммарно до 106 ампер.
• Сопротивление изоляции — не менее 1000 мегаом.
• Электрическая прочность изоляции — до 1850 вольт.
• Тип контактов — с серебряным покрытием, обозначение Ш1.
• Сочленение резьбовое, с одношпоночной поляризацией.
• Всеклиматическое исполнение В2.1.
• Ресурс — до 500 сочленений и расчленений.
• Наработка — не менее 5000 часов.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Стойкость к вибрациям в диапазоне от 1 до 5000 герц.

Указанные параметры определяют область применения соединителя и подтверждают его пригодность для работы в жестких условиях эксплуатации. Перечень характеристик приведен в соответствии с описанием изделия и не содержит дополнительных сведений, не подтвержденных данными о товаре.

Применение

Соединитель 2РМТ30КПЭ32Ш1В1В используется в промышленных системах, авиации и других областях, где требуется высокая электрическая прочность и защита от вибраций. Благодаря диапазону рабочих температур и всеклиматическому исполнению разъем может применяться в составе оборудования, работающего на открытом воздухе и в неотапливаемых помещениях.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и обеспечивает надежную фиксацию ответных частей. Экранированный патрубок с гайкой делает вилку пригодной для линий, где важно снижение влияния помех. Серебряное покрытие контактов способствует стабильному переходному сопротивлению при многократных сочленениях.

При подборе ответной части следует учитывать типоразмер корпуса, число и диаметр контактов, а также тип поляризации. Вилка 2РМТ30КПЭ32Ш1В1В рассчитана на эксплуатацию в цепях с параметрами, не превышающими указанные значения напряжения и тока. Сведения о производителе, комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
