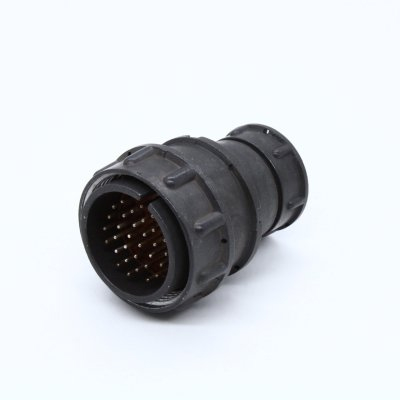

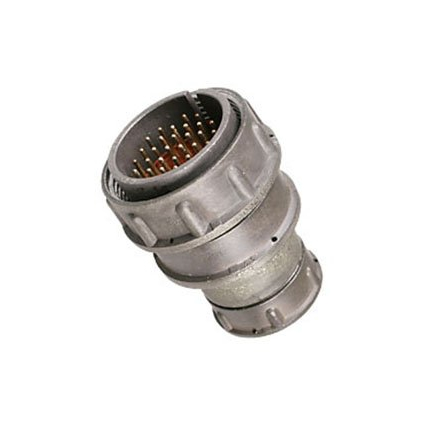

Назначение соединителя 2РМТ30КПЭ32Ш1В1В «5»

Соединитель 2РМТ30КПЭ32Ш1В1В «5» представляет собой цилиндрическую низкочастотную розетку серии 2РМТ и предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц при напряжении до 700 вольт. Изделие применяется в электро- и радиоаппаратуре специального и общего назначения, включая монтаж экранированных кабелей во внутренних цепях.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМТ, что позволяет однозначно определить его конструктивные и электрические параметры.

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый, с резьбовым соединением.
• 30 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Э — гайка патрубка для экранированного кабеля.
• 32 — количество контактов.
• Ш — сочетание контактов с одношпоночной поляризацией.
• 1 — группа контактов.
• В — покрытие контактов серебром.
• 1В — теплостойкость 100 градусов Цельсия, всеклиматическое исполнение.

Подтверждённые технические особенности

Модель выпускается по техническим условиям ГЕО.364.126ТУ или АШДК.434410.062ТУ и относится к соединителям с внутренним монтажом. Изделие имеет всеклиматическое исполнение, что подтверждается индексом 1В в обозначении и заявленным диапазоном рабочих температур.

Электрические параметры соединителя рассчитаны на работу в цепях постоянного и переменного тока с верхней границей частоты 3 мегагерца и максимальным напряжением 700 вольт. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление при эксплуатации.

Рабочая температура изделия составляет от минус 60 до плюс 100 градусов Цельсия. Ресурс соединений — не менее 500 циклов сочленения и расчленения. Монтаж выполняется пайкой либо объёмным способом, при этом конструкция поддерживает экранирование кабеля.

Параметры приёмки и года выпуска

Для позиции указана приёмка «5», что соответствует приёмке ОТК или аналогичной. Год выпуска — 2026. Производство на заводе «Элекон» в период 2015–2026 годов подтверждается техническими условиями и типовыми поставками этого периода.

Применение

Соединитель 2РМТ30КПЭ32Ш1В1В «5» востребован при построении электрических соединений в радиоэлектронной аппаратуре, где требуется надёжная стыковка экранированных кабелей во внутренних цепях. Кабельный корпус с прямым патрубком и гайкой для экранированного кабеля упрощает монтаж в условиях ограниченного пространства.

Тропикоустойчивое всеклиматическое исполнение и широкий температурный диапазон позволяют использовать розетку как в помещениях, так и на открытых объектах в составе специальной и общей аппаратуры. Перед установкой следует убедиться в соответствии количества контактов, группы контактов и типа поляризации требованиям конкретной схемы подключения.
