Назначение соединителя 2РМТ30КПЭ32Ш1В1В

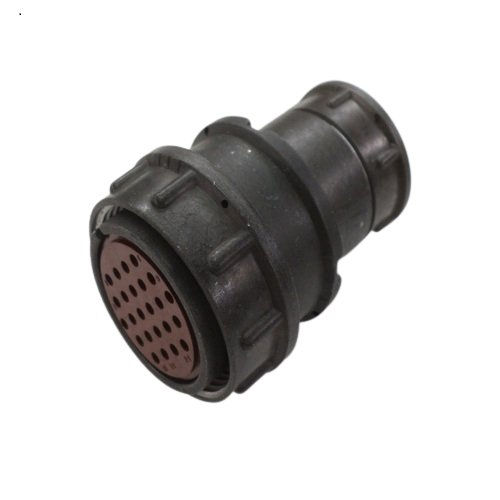

Соединитель 2РМТ30КПЭ32Ш1В1В представляет собой кабельную вилку с прямым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа и обеспечивает надёжное электрическое соединение в составе электронных устройств и систем.

Конструкция патрубка предусматривает гайку, рассчитанную на экранированный кабель, что позволяет использовать соединитель в цепях, где требуется защита от внешних электромагнитных помех. Резьбовое сочленение обеспечивает механическую прочность и стабильность контакта при эксплуатации.

Технические характеристики

Соединитель относится к типу 2РМТ и имеет условный размер корпуса 30. Ниже приведены подтверждённые параметры изделия.

• Тип соединителя: 2РМТ
• Условный размер корпуса: 30
• Вид корпуса: кабельный (К)
• Вид патрубка: прямой (П)
• Вид гайки патрубка: для экранированного кабеля (Э)
• Количество контактов: 32
• Часть соединителя: вилка (Ш)
• Обозначение сочетания контактов: все контакты диаметром 1 мм
• Покрытие контактов: серебро (В)
• Теплостойкость: +100 градусов Цельсия
• Климатическое исполнение: всеклиматическое В2.1
• Год выпуска: 2015

Эксплуатационные характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с существенными токовыми нагрузками. Токовая нагрузка составляет до 4 А на одиночный контакт, при этом максимальная суммарная нагрузка достигает 106 А. Максимальное рабочее напряжение — 560 В, в отдельных источниках указывается значение до 700 В. Максимальное испытательное напряжение в нормальных условиях — 1850 В.

Сопротивление контактов не превышает 5 мОм, а сопротивление изоляции составляет не менее 5000 МОм. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, что в сочетании с всеклиматическим исполнением позволяет применять изделие в сложных климатических условиях.

Показатели надёжности

Сочленение соединителя резьбовое. Минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500. Гарантийный срок хранения — 15 лет.

Применение

Соединитель широко используется в различных электронных устройствах и системах, требующих надёжных и стабильных соединений. Благодаря всеклиматическому исполнению, широкому температурному диапазону и возможности работы с экранированным кабелем изделие подходит для оснащения аппаратуры, эксплуатируемой в том числе в сложных условиях окружающей среды.

Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления, а 32 контакта диаметром 1 мм позволяют передавать сигналы и питание в рамках одного соединения. Резьбовое сочленение и гайка патрубка для экранированного кабеля делают соединитель пригодным для внутреннего объемного монтажа с гарантированной механической фиксацией.
