Назначение соединителя 2РМТ30КПЭ32Ш1В1В

Соединитель 2РМТ30КПЭ32Ш1В1В (артикул 3898) относится к категории 2РМТ и представляет собой цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц и максимальным рабочим напряжением до 700 В. Основная задача изделия — обеспечить надёжное электрическое соединение кабельных линий в составе военной, авиационной и промышленной аппаратуры, эксплуатируемой в жёстких климатических условиях, включая тропические.

Конструктивные и технические особенности

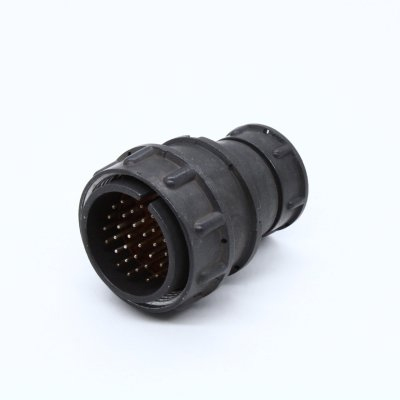

Изделие выполнено в виде экранированной кабельной вилки с резьбовой фиксацией в сочленённом положении. Резьбовое соединение исключает самопроизвольное расчленение при вибрации и механических нагрузках. Внутренний монтаж выполнен объёмной пайкой, что обеспечивает стабильный электрический контакт и стойкость к ударным воздействиям.

Соединитель имеет 32 контакта диаметром 1 мм. Контактная группа рассчитана на ток до 4 А на одиночный контакт при суммарном токе до 106 А. Сопротивление изоляции составляет не менее 5000 МОм. Контакты покрыты серебром или золотом, что снижает переходное сопротивление и повышает коррозионную стойкость.

Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69. Диапазон рабочих температур — от минус 60 до плюс 100 °C. Допустимая влажность — до 98 % при температуре плюс 40 °C.

Подтверждённые эксплуатационные параметры

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Стойкость к вибрационным нагрузкам до 100 g.
• Стойкость к механическим ударам до 1000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — не менее 500 циклов.
• Срок сохраняемости — 15 лет.

Область применения

Соединитель 2РМТ30КПЭ32Ш1В1В применяется в военной, авиационной и промышленной технике для организации надёжного электрического соединения в условиях повышенной влажности, широкого диапазона температур, интенсивной вибрации и ударных нагрузок. Тропикоустойчивое исполнение делает его пригодным для эксплуатации в регионах с жарким влажным климатом, а экранированный корпус позволяет использовать изделие в цепях, где требуется защита от электромагнитных помех.

Благодаря сочетанию низкочастотного диапазона до 3 МГц, рабочего напряжения до 700 В и высокой механической стойкости, соединитель востребован в бортовых системах, наземных комплексах и промышленном оборудовании, где предъявляются повышенные требования к надёжности и долговечности электрических соединений.
