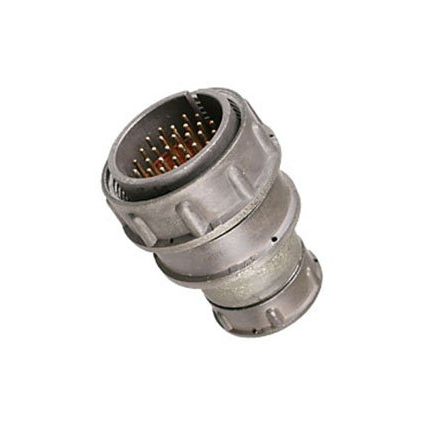

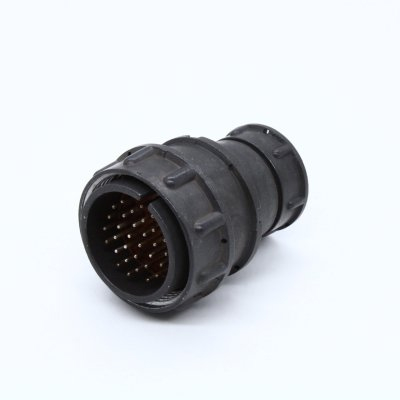

2РМТ30КПЭ32Ш1В1 — кабельная вилка для экранированных цепей

2РМТ30КПЭ32Ш1В1 — электрический цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для разъёмного соединения цепей постоянного и переменного тока. Исполнение с индексом КПЭ ориентировано на монтаж в кабельных линиях с экраном: прямой патрубок и соответствующая конструкция концевой гайки помогают обеспечить корректное подключение экранированного кабеля. Соединители семейства 2РМТ рассчитаны на работу в цепях с частотой до 3 МГц и применяются во всеклиматическом исполнении для внутреннего монтажа.

Расшифровка обозначения

Маркировка содержит сведения о конструкции и электрическом исполнении изделия:

Таким образом, 2РМТ30КПЭ32Ш1В1 представляет собой кабельную вилку на 32 контакта с прямым патрубком для экранированного кабеля и серебряным покрытием контактных элементов.

Основные технические особенности

Конструкция соединителя построена вокруг прочного цилиндрического корпуса условного размера 30. Контактная группа включает 32 штырьковых контакта диаметром 1 мм, размещённых по схеме №1. Для этого типоразмера указывается допустимое рабочее напряжение до 560 В и токовая нагрузка до 50 А — конкретные электрические пределы для каждой цепи необходимо подтверждать по схеме контактов и технической документации на применяемую пару разъёмов.

К ключевым параметрам серии относятся:

• Резьбовое сочленение, обеспечивающее механически надёжную фиксацию вилки и розетки.

• Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при стыковке.

• Серебряное покрытие контактов, обозначаемое буквой «В» в маркировке.

• Сопротивление изоляции не менее 1000 МОм.

• Рабочий температурный диапазон от −60 до +100 °C.

• Ресурс не менее 500 циклов сочленения и расчленения.

• Минимальная наработка 5000 часов и срок сохраняемости 25 лет при соблюдении условий хранения и эксплуатации.

Для каких задач применяется

Разъём 2РМТ30КПЭ32Ш1В1 подходит для коммутации многопроводных цепей, где важны компактное размещение контактов, вибрационная стойкость резьбового соединения и возможность согласованного подключения экрана кабеля. Типовые области использования включают:

• системы автоматики, контроля и телеметрии;

• промышленное электрооборудование и приборные комплексы;

• кабельные сборки для аппаратуры управления;

• измерительные и испытательные стенды;

• оборудование, где требуется разъёмное подключение экранированных многожильных кабелей.

Применение экранированного кабеля особенно востребовано в линиях с чувствительными сигнальными цепями либо при наличии электромагнитных помех. При сборке важно обеспечить непрерывность экрана через элементы кабельного ввода и выбрать сопрягаемую часть с идентичным размером корпуса, числом контактов, схемой расположения и соответствующим исполнением.

Что проверить перед монтажом

Перед включением 2РМТ30КПЭ32Ш1В1 в кабельную сборку рекомендуется сверить:

• соответствие ответной части серии 2РМТ, размера 30 и контактной схемы №1;

• тип контактов: данное обозначение «Ш» указывает на вилку со штырьковыми контактами;

• число цепей — 32;

• совместимость диаметра кабеля с патрубком и концевой гайкой;

• правильность разделки экрана и его подключения к корпусной части соединителя;

• сечение проводников и реальную нагрузку по каждому контакту;

• требования оборудования к поляризации, экранированию и условиям эксплуатации.

Серия 2РМТ предусматривает вилки и розетки в кабельном и блочном вариантах, с прямыми или угловыми патрубками; соединение выполняется резьбовым способом с одношпоночной поляризацией. Это позволяет применять 2РМТ30КПЭ32Ш1В1 в составе унифицированных кабельных систем, где требуется надёжное и повторяемое соединение многоконтактных электрических цепей.
