Назначение соединителя 2РМТ30КПЭ32Г1В1В

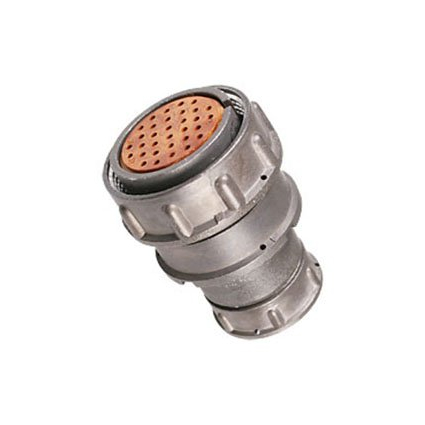

2РМТ30КПЭ32Г1В1В — это кабельная розетка серии 2РМТ производства АО «Завод Элекон» с приемкой «5» (ВП, ПЗ по нормам ГЕ0.364.126ТУ). Изделие относится к низкочастотным цилиндрическим соединителям, предназначенным для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для коммутации экранированного кабеля в составе кабельных сборок и жгутов, где требуется надёжное механическое соединение и стабильный электрический контакт.

Условное обозначение серии 2РМТ с условным размером корпуса 30 указывает на принадлежность к типоразмерному ряду цилиндрических соединителей, рассчитанных на эксплуатацию в тяжелых условиях. Приемка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по нормам военного представительства и предназначено для ответственных применений.

Подтверждённые технические особенности

Электрические параметры

Соединитель имеет 32 контакта диаметром 1 мм. Контакты гнездовые, прямые, с серебряным покрытием. Сопротивление контактов составляет не более 5 мОм. Номинальное напряжение — 560 В, рабочий ток — 4 А. Сопротивление изоляции — не менее 1000 МОм.

Конструкция и материалы

Корпус изготовлен из алюминиевого сплава А-22, изолятор — из карболита. Патрубок прямой, предназначен для экранированного кабеля, с гайкой. Метод сочленения — резьбовой. Герметичность отсутствует. Габаритные размеры составляют 62,5 на 30 мм, масса около 58,65 г. Ресурс — 500 циклов сочленения и расчленения. Маркировка соответствует серии 2РМТ с условным размером корпуса 30.

Климатическое исполнение и условия эксплуатации

• Климатическое исполнение В2.1.
• Интервал рабочих температур от минус 60 до плюс 100 градусов Цельсия.
• Влажность до 98 процентов при плюс 25 градусах Цельсия.
• Рабочее положение — любое.
• Срок хранения — 15 лет.
• Наработка на отказ — 175 000 часов при 80 градусах Цельсия.

Механические и внешние воздействующие факторы

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате. Также изделие устойчиво к звуковому давлению 170 дБ, многократным ударам с ускорением 1000 метров на секунду в квадрате и однократным ударам с ускорением до 5000 метров на секунду в квадрате.

Диапазон атмосферного давления при эксплуатации — от 133,32 на 10 в минус двенадцатой степени Паскаля до 50,6 на 10 в четвёртой степени Паскаля. Совокупность этих параметров подтверждает пригодность соединителя для работы в составе бортовой и наземной аппаратуры, включая условия пониженного давления и интенсивных механических нагрузок.

Область применения и комплектация данных

2РМТ30КПЭ32Г1В1В применяется как кабельная часть соединителя в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основное назначение — подключение экранированного кабеля к приборным блокам, пультам и другим устройствам, где требуется резьбовое сочленение, стойкость к вибрации и ударам, а также работа при температурах от минус 60 до плюс 100 градусов Цельсия.

В каталоге указан год выпуска — 2016. Краткое описание из каталога отсутствует, поэтому приведённые выше сведения основаны на имеющихся технических данных и обозначении изделия. При подборе ответной части следует учитывать тип розетки, число и диаметр контактов, а также условный размер корпуса 30 и резьбовой метод сочленения.
