Назначение и область применения

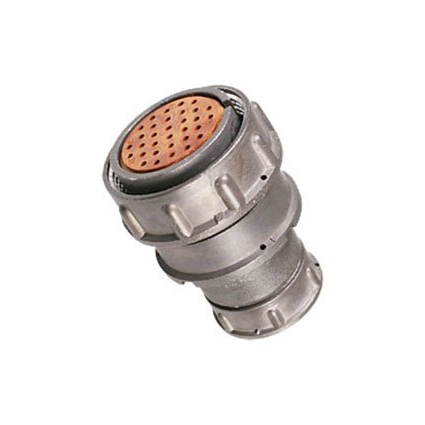

Соединитель 2РМТ30КПЭ32Г1В1В производства Элекон представляет собой низкочастотный цилиндрический розеточный кабельный разъём. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в стационарной и подвижной аппаратуре. Благодаря своей конструкции разъём применяется в устройствах, где требуется надёжное соединение при воздействии вибраций, ударных нагрузок и широкого диапазона температур.

Конструктивные особенности

Разъём относится к серии 2РМТ и выполнен в типоконструкции 30-го условного размера. По типу исполнения это розетка кабельная с прямым патрубком для экранированного кабеля.

• Контакты — гнездовые, все диаметром 1,0 мм.
• Материал изолятора — карболит.
• Корпус и патрубок изготовлены из алюминиевого сплава А-22.
• Герметичность конструкции не предусмотрена.
• Обозначение «5» указывает на вид приёмки — приёмка по ОТК (в зависимости от документации производителя возможно исполнение «5-ВП, ПЗ»).

Технические характеристики

Электрические и эксплуатационные параметры соединителя обеспечивают его работу в жёстких условиях:

• Номинальное напряжение — до 560 В постоянного или переменного тока (частота до примерно 3 МГц для серии 2РМТ в целом).
• Рабочий ток — 4 А на разъём.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Интервал рабочих температур — от минус 60 до плюс 100 °C.
• Влажность — до 98% при температуре плюс 25 °C.
• Атмосферное давление — от очень низких значений (вакуум) до порядка 0,5 МПа.
• Механическая стойкость: вибрация до 490 м/с², многократные удары до 1000 м/с², однократные удары до 5000 м/с².

Ресурс и условия эксплуатации

Соединитель рассчитан на 500 циклов сочленения и разъединения. Минимальная наработка при температуре контакта до 80 °C составляет около 175 000 часов. Изделие устойчиво к воздействию пониженного атмосферного давления вплоть до вакуума, что позволяет использовать его в аппаратуре, работающей в сложных климатических и высотных условиях.

Применение

Разъём 2РМТ30КПЭ32Г1В1В востребован в составе стационарного и подвижного оборудования: приборных стоек, пультов управления, систем связи, измерительной техники и других устройств, где необходима коммутация цепей с током до 4 А и напряжением до 560 В. Прямой патрубок позволяет подключать экранированный кабель, а ударопрочный корпус из алюминиевого сплава А-22 обеспечивает механическую защиту при интенсивных нагрузках.

Дополнительные сведения

Артикул изделия — 20475. Год выпуска — 2014. Приёмка — «5». Категория — 2РМТ. Производитель — Элекон.
