Назначение

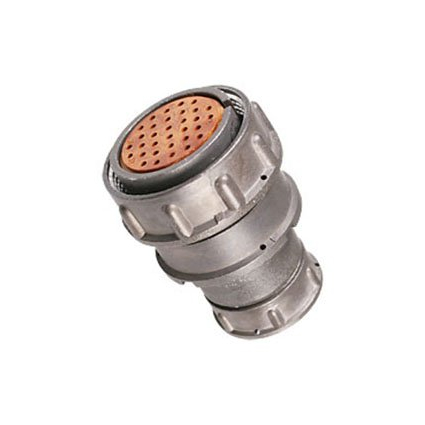

2РМТ30КПЭ32Г1В1В — это кабельная розетка серии 2РМТ производства АО «Завод Элекон» с приемкой «5» (ВП, ПЗ по нормам ГЕ0.364.126ТУ). Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц.

Соединитель относится к классу цилиндрических низкочастотных разъемов и применяется там, где требуется механически прочное, устойчивое к внешним воздействиям сочленение кабеля с ответной частью.

Подтверждённые особенности

Конструкция и контактная система

• Условный размер корпуса — 30.
• Контактный набор — 32 контакта, все диаметром 1 мм, тип контакта — гнездо.
• Корпус изготовлен из алюминиевого сплава А-22.
• Изолятор выполнен из карболита.
• Патрубок прямой, предназначен для экранированного кабеля.
• Сочленение резьбовое.
• Габаритные размеры — 62,5 на 30 мм, масса — около 58,65 г.

Электрические параметры

• Номинальное напряжение — 560 В.
• Рабочий ток — 4 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — от 1000 до 5000 МОм.

Условия эксплуатации

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.
• Синусоидальная вибрация — диапазон от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате.
• Звуковое давление — до 170 дБ.
• Многократные удары — до 1000 метров на секунду в квадрате.
• Однократные удары — до 5000 метров на секунду в квадрате.
• Линейное ускорение — 200 g.
• Климатическое исполнение — В2.1.
• Рабочее положение — любое.
• Герметичность отсутствует.

Ресурс и хранение

• Ресурс — 500 циклов сочленения и расчленения.
• Наработка на отказ — 175 000 часов при температуре 80 градусов Цельсия на контакте.
• Срок хранения — 15 лет.

Применение

Розетка 2РМТ30КПЭ32Г1В1В с приемкой «5» применяется в составе электрических соединений, где предъявляются повышенные требования к стойкости к вибрации, ударам и перепадам температуры. Благодаря прямому патрубку под экранированный кабель и резьбовому сочленению изделие обеспечивает стабильный электрический контакт при воздействии механических нагрузок.

Изделие востребовано в бортовых и наземных системах, работающих в диапазоне частот до 3 МГц, при давлениях от глубокого вакуума до повышенного атмосферного, а также при влажности до 98 процентов. Климатическое исполнение В2.1 и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускают эксплуатацию в жёстких условиях внешней среды.

Приемка «5» подтверждает соответствие нормам ГЕ0.364.126ТУ и пригодность изделия для ответственных применений. Год выпуска по данным каталога — 2011.

Комплектация и совместимость

Сведения о комплектации поставки, наличии ответных частей и точном перечне совместимых соединителей в предоставленных данных отсутствуют. Установленные характеристики: тип контакта — гнездо, число контактов — 32, диаметр каждого контакта — 1 мм, условный размер корпуса — 30, сочленение резьбовое.
