Назначение соединителя

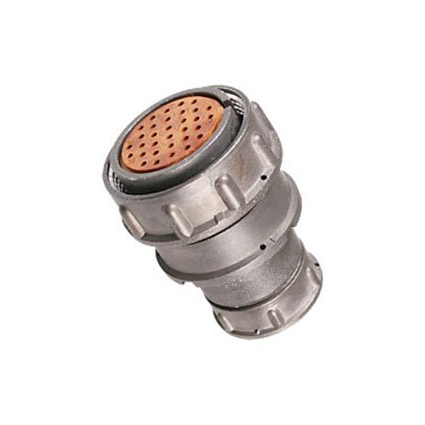

Соединитель 2РМТ30КПЭ32Г1В1В производства Элекон — это розетка кабельная цилиндрическая серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие относится к классу низкочастотных цилиндрических соединителей общепромышленного и оборонного применения.

Основное назначение — обеспечение надёжного электрического соединения экранированного кабеля с ответной частью в составе кабельных сборок, приборов и блоков, где требуется стабильная передача сигнала и питания при воздействии механических и климатических нагрузок.

Конструктивные особенности и технические характеристики

Тип изделия — розетка кабельная с прямым патрубком для экранированного кабеля, стыковка резьбовая. Условный размер корпуса — 30, типоконструкция КПЭ обозначает кабельное исполнение с прямым патрубком под экранированный кабель. Контакты выполнены гнездового типа, все диаметром 1,0 мм, с серебряным покрытием. Сопротивление контактов составляет не более 5 мОм.

Электрические параметры соединителя обеспечивают работу при номинальном напряжении до 560 В и максимальном рабочем токе на один контакт до 4 А. Сопротивление изоляции — не менее 1000 МОм, что подтверждает высокий уровень изолирующих свойств в широком диапазоне условий эксплуатации.

Механическая стойкость

• Выдерживает многократные удары с пиковым ускорением до 1000 м/с².
• Выдерживает одиночные удары с пиковым ускорением до 5000 м/с².
• Устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Ресурс сочленения и разъединения — 500 циклов.
• Минимальная наработка при максимальной температуре контакта 80 °C составляет порядка 175 000 часов.

Климатическое исполнение

Соединитель выпускается в климатическом исполнении В2.1. Интервал рабочих температур — от −60 до +100 °C. Допустимая относительная влажность достигает 98% при температуре +25 °C.

Расшифровка маркировки и приёмка

Фактическая маркировка 2РМТ30КПЭ32Г1В1В расшифровывается следующим образом: розетка кабельная типа 2РМТ, размер корпуса 30, конструктивный вариант КПЭ — прямой экранированный патрубок, группа контактов 1 (все контакты диаметром 1,0 мм), далее следуют варианты исполнения по герметичности и прочим признакам.

Исполнение «5» — это вид приёмки, а именно технологический контроль по ОТК. Такое исполнение допускает применение изделия в изделиях общего и особенно ответственного назначения согласно действующим требованиям ГЕ0.364.126ТУ.

Применение

Соединитель применяется в кабельных сборках и жгутах, соединяющих блоки и приборы, работающие в условиях повышенных механических нагрузок, широкого диапазона температур и высокой влажности. Благодаря серебряному покрытию контактов, низкому переходному сопротивлению и высокому сопротивлению изоляции изделие подходит для ответственных цепей передачи питания и сигнала в составе промышленной и специальной аппаратуры.

Партия изделий выпущена в период 2018–21 годов. Соединитель предназначен для эксплуатации с ответными частями, соответствующими данной серии и типоразмеру корпуса, и рассчитан на работу в составе экранированных кабельных линий.
