Назначение и общее описание

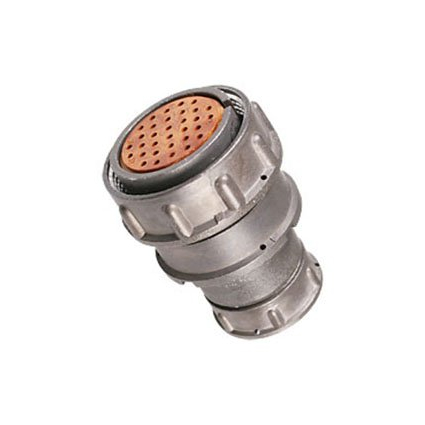

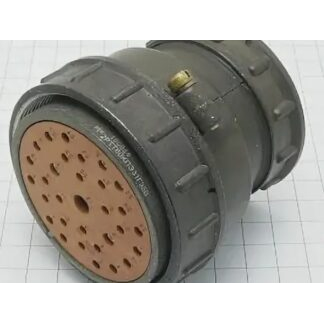

2РМТ30КПЭ32Г1В1В — это кабельная розетка серии 2РМТ производства АО «Завод Элекон» с приемкой «5» (ВП, ПЗ по нормам ГЕ0.364.126ТУ). Изделие предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 560 В. Розетка применяется для подключения экранированного кабеля и обеспечивает надёжное электрическое соединение в составе бортовых и промышленных систем.

Конструкция розетки включает патрубок для экранированного кабеля (ПЭ), что подтверждается обозначением в составе артикула и техническим чертежом с габаритными размерами и видом в разрезе.

Подтверждённые технические особенности

Контактная система

• Количество контактов: 32.
• Диаметр контактов: 1 мм, тип — гнезда, не извлекаемые.
• Материал контактов: латунь ЛС59-1 с серебряным покрытием (Ag).
• Метод сочленения: резьбовой.
• Монтаж электрический: пайка; монтаж механический: объёмный.

Корпус и изоляция

• Материал корпуса: алюминиевый сплав А-22 с анодированным покрытием (серый цвет).
• Диаметр корпуса: 39 мм, длина: 54 мм.
• Изолятор: карболит (коричневый), без втулки.
• Поляризация: одношпоночная.

Электрические параметры

• Рабочее напряжение: до 560 В.
• Ток на контакт: максимум 4 А (для контакта диаметром 1 мм).
• Ток на разъем: до 106 А.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более 5 мОм.

Условия эксплуатации и надёжность

• Интервал температур: от минус 60 до плюс 100 °C (теплостойкость 1, 100 °C).
• Влажность: до 98% при плюс 25 °C.
• Давление: от 10 в степени минус 5 до 300 кПа.
• Вибрация: 1–5000 Гц (50 g).
• Акустические шумы: 170 дБ.
• Удары: до 500 g.
• Ресурс: 500 сочленений.
• Наработка: минимум 175 000 ч при 80 °C на контакте.
• Климатическое исполнение: В2.1.
• Срок хранения: 15 лет.
• Приемка: «5».
• Год: 2015-16.

Применение

Розетка 2РМТ30КПЭ32Г1В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 560 В. Благодаря патрубку для экранированного кабеля и стойкости к вибрации, ударам, акустическим шумам и широкому диапазону температур изделие подходит для использования в бортовой аппаратуре, промышленном оборудовании и системах, где требуется герметичное и надёжное соединение с экранированным кабелем.

Резьбовой метод сочленения и пайка обеспечивают стабильный электрический контакт, а анодированное покрытие корпуса из алюминиевого сплава А-22 защищает от коррозии. Изолятор из карболита с одношпоночной поляризацией исключает неправильное подключение.

Изделие рассчитано на эксплуатацию при влажности до 98% при плюс 25 °C, давлении от 10 в степени минус 5 до 300 кПа и климатическом исполнении В2.1. Срок хранения составляет 15 лет, что подтверждает длительную сохраняемость характеристик.
