Назначение соединителя 2РМТ30КПЭ32Г1В1В

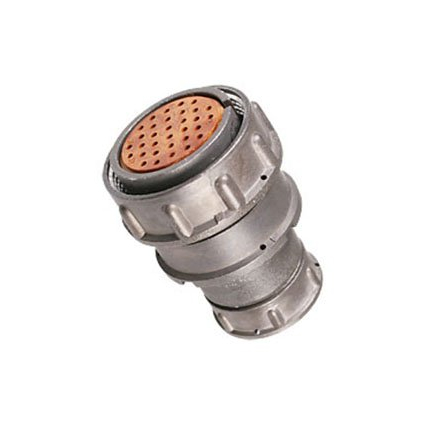

2РМТ30КПЭ32Г1В1В — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ производства АО «Завод Элекон». Изделие предназначено для коммутации цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры, кабельных сборок и приборных соединений. Розетка применяется там, где требуется механически прочное, герметичное и устойчивое к внешним воздействиям разъёмное соединение экранированного кабеля с ответной частью.

Поставка ведётся с приёмкой «5»-ВП и ПЗ по нормам ГЕ0.364.126 ТУ, что подтверждает соответствие изделия требованиям военного представительства и допускает его использование в ответственной аппаратуре. Год выпуска — 2007–10. Товар поставляется в заводской упаковке.

Конструкция и материалы

Условный размер корпуса — 30. Розетка имеет 32 контакта диаметром 1 мм; контактные гнёзда изготовлены из латуни ЛС59-1 с серебряным покрытием Ag. Корпус выполнен из алюминиевого сплава А-22 с анодированием, цвет покрытия — серый. Изолятор карболитовый, коричневого цвета.

Вид патрубка — ПЭ: прямой, с гайкой, предназначен для экранированного кабеля. Резьба присоединительная — М33. Монтаж проводов выполняется пайкой объёмным способом. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей.

Габаритные размеры: диаметр 39 мм, длина 54 мм.

Технические характеристики

• Номинальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт — 4 А; суммарный ток на разъём — до 106 А.
• Сопротивление контактов — не более 5 мОм.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — 5000 МОм.
• Диапазон рабочих частот — до 3 МГц.
• Вибрационные нагрузки — 1–5000 Гц при ускорении 50 g.
• Акустические шумы — 170 дБ при ускорении 200 g.
• Ударные нагрузки — до 500 g.
• Интервал рабочих температур — от минус 60 до плюс 100 °С; теплостойкость — 100 °С.
• Относительная влажность — 98 % при температуре плюс 25 °С.
• Атмосферное давление — от 10 в степени минус 4 до 10 в степени 5 Па.

Ресурс и условия эксплуатации

Ресурс изделия составляет 500 сочленений. Наработка достигает 175 000 часов при температуре 80 °С на контакте. Срок хранения — 15 лет. Сочетание серебряного покрытия контактов, анодированного алюминиевого корпуса и карболитового изолятора обеспечивает стабильность параметров в условиях вибрации, ударов, повышенной влажности и широкого диапазона температур.

Благодаря патрубку ПЭ с гайкой и резьбой М33 розетка удобна для монтажа экранированного кабеля и надёжного крепления к ответной части. Одношпоночная поляризация упрощает сборку и предотвращает ошибки при сочленении.

Область применения

Соединитель 2РМТ30КПЭ32Г1В1В применяется в приборах и кабельных системах, работающих в жёстких условиях эксплуатации: в радиоэлектронной аппаратуре, измерительной технике, системах связи и управления. Приёмка «5» и соответствие нормам ГЕ0.364.126 ТУ делают его пригодным для ответственных применений, где важны стойкость к климатическим и механическим воздействиям, а также длительный срок службы.

Изделие рассчитано на пайку объёмным способом, что позволяет использовать его в монтаже как одиночными проводами, так и в составе экранированных кабельных сборок. Розетка совместима с ответными частями серии 2РМТ соответствующего типоразмера корпуса 30 с одношпоночной поляризацией.
