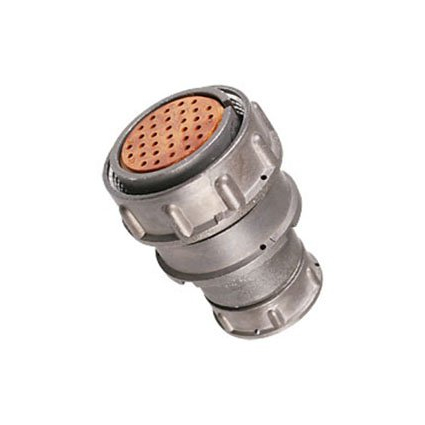

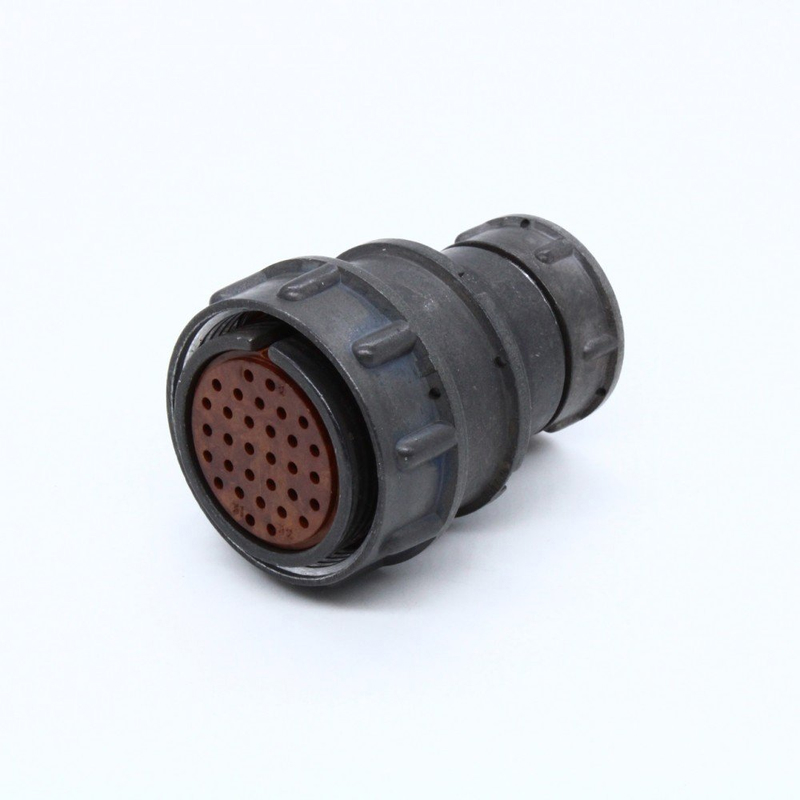

Назначение разъема 2РМТ30КПЭ32Г1В1В

2РМТ30КПЭ32Г1В1В — это цилиндрическая низкочастотная розетка кабельного типа из серии 2РМТ производства АО «Завод Элекон». Изделие выпускается по техническим условиям ГЕ0.364.126ТУ и предназначено для соединения токопроводящих цепей постоянного и переменного тока в электро‑ и радиоаппаратуре.

Разъем выполнен как розетка для экранированного кабеля с прямым патрубком. Такое исполнение обеспечивает надежное механическое крепление кабеля и защиту присоединенных цепей от внешних электромагнитных помех. Модель применяется в низкочастотных цепях, где требуется компактное многоконтактное соединение с высокими требованиями к стабильности электрического контакта.

Артикул изделия — 50357. Товар относится к категории 2РМТ, год выпуска — 2017. Краткое описание в каталоге не указано, поэтому ниже приведены подтвержденные технические особенности и область применения разъема.

Подтвержденные особенности и технические характеристики

Конструкция разъема 2РМТ30КПЭ32Г1В1В рассчитана на эксплуатацию в жестких условиях и включает следующие подтвержденные параметры:

• Корпус изготовлен из алюминиевого сплава А‑22 с анодированным покрытием.
• Изолятор выполнен из карболита, обеспечивающего электрическую прочность и стойкость к нагреву.
• Контакты изготовлены из латуни ЛС59‑1 с серебряным покрытием.
• Количество контактов — 32 штыря диаметром 1 миллиметр.
• Все контакты — гнезда, неизвлекаемые.
• Максимальное рабочее напряжение — до 560 вольт.
• Максимальный рабочий ток на контакт — 4 ампера.
• Суммарный ток на разъем — до 106 ампер.
• Сопротивление контактов — не более 0,005 ома.
• Электрическая прочность изоляции — около 1850 вольт.
• Сопротивление изоляции — порядка нескольких тысяч мегаом.
• Ресурс — не менее 500 циклов сочленения‑расчленения.

Указанные параметры подтверждают, что разъем способен работать в цепях с повышенными требованиями к передаче тока и напряжению, сохраняя низкое переходное сопротивление и высокую изоляционную стойкость.

Условия эксплуатации

Разъем 2РМТ30КПЭ32Г1В1В предназначен для всеклиматического исполнения (группа В2.1). Он работает в температурном диапазоне от минус 60 до плюс 100 градусов Цельсия. Влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Такие характеристики позволяют применять изделие в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с холодным, умеренным и тропическим климатом.

Применение и совместимость

Основное применение разъема 2РМТ30КПЭ32Г1В1В — соединение токопроводящих цепей в электро‑ и радиоаппаратуре. Благодаря кабельному исполнению с прямым патрубком и экранированному подключению он подходит для монтажа жгутов и кабельных сборок, где необходимо передавать сигналы низкой частоты и питание одновременно.

Модель используется в составе устройств, требующих многоконтактного соединения: пультов управления, блоков питания, измерительных приборов, систем автоматики и других электротехнических изделий. Экранированный кабель снижает влияние помех на передаваемые сигналы, что важно для стабильной работы оборудования.

Поскольку разъем относится к серии 2РМТ, его соединительные размеры и присоединительные параметры соответствуют техническим условиям ГЕ0.364.126ТУ. Это означает, что изделие совместимо с ответными частями серии 2РМТ, выпускаемыми в рамках указанных технических условий. Перед установкой следует убедиться, что ответная часть имеет соответствующее количество контактов и тип исполнения.

Комплектация и страна производства

Изделие производится в России АО «Завод Элекон». Точная комплектация поставки (наличие защитных колпачков, крепежных элементов или упаковочной тары) в предоставленных данных не указана. Сведения о гарантийном сроке также отсутствуют, поэтому их следует уточнять у поставщика отдельно.

При монтаже необходимо учитывать, что контакты выполнены неизвлекаемыми, а корпус имеет анодированное покрытие, которое защищает алюминиевый сплав от коррозии. Карболитовый изолятор обеспечивает электрическую изоляцию между контактами и корпусом.

Соблюдение условий эксплуатации, указанных в технических условиях, позволяет использовать разъем 2РМТ30КПЭ32Г1В1В в течение всего назначенного ресурса — не менее 500 циклов сочленения и расчленения.
