Назначение соединителя 2РМТ30КПЭ32Г1В1В

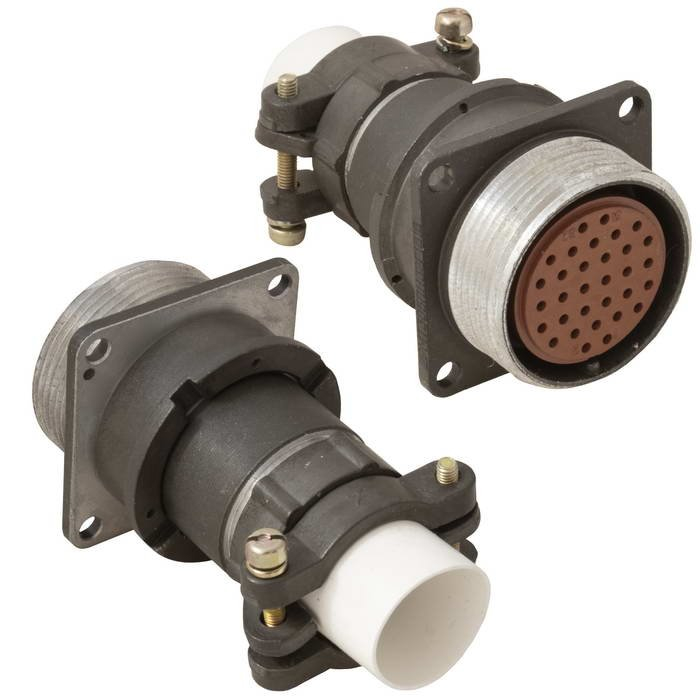

Соединитель 2РМТ30КПЭ32Г1В1В (артикул 80176) — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМТ. Изделие выполнено в виде кабельной розетки с прямым патрубком и гайкой для экранированного кабеля. Основное назначение — коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе кабельных сборок и приборных разъёмных соединений.

Конструкция розетки рассчитана на эксплуатацию в условиях повышенных механических нагрузок и расширенного температурного диапазона, что определяет её применение в аппаратуре, где требуется надёжное неразмыкаемое под воздействием вибрации и ударов соединение.

Основные технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его электрические и эксплуатационные возможности.

• Количество контактов — 32.
• Диаметр контактов — 1 мм.
• Диаметр посадочного отверстия — 30 мм.
• Максимальное рабочее напряжение — до 560 В.
• Испытательное напряжение в нормальных условиях — 1850 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контакта — не более 0,005 Ом.
• Количество сочленений и расчленений — до 500.
• Рабочий температурный диапазон — от минус 60 до плюс 100 °C.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.

Конструкция и материалы

Корпус соединителя металлический, изолятор изготовлен из карболита. Контакты имеют серебряное покрытие, что обеспечивает стабильно низкое переходное сопротивление. Форма контактов — прямые, способ монтажа — пайка на кабель.

Розетка оснащена прямым патрубком и гайкой для экранированного кабеля. Резьбовая фиксация сочленения исключает самопроизвольное расчленение под воздействием вибрации. Исполнение — тропикоустойчивое, что допускает эксплуатацию в условиях повышенной влажности и температуры.

Устойчивость к внешним воздействиям

Соединитель испытан на воздействие следующих факторов:

• вибрация с ускорением до 490 м/с²;
• акустический шум уровнем до 170 дБ;
• механические удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с².

Применение

Соединитель 2РМТ30КПЭ32Г1В1В применяется для подключения экранированных кабелей к приборам и блокам аппаратуры. Благодаря 32 контактам и рабочему напряжению до 560 В он подходит для многожильных цепей управления, питания и сигнальных линий с частотой до 3 МГц.

Тропикоустойчивое исполнение, металлический корпус, резьбовая фиксация и широкий температурный диапазон от минус 60 до плюс 100 °C позволяют использовать розетку в составе оборудования, работающего в жёстких условиях: при вибрации, ударах, акустическом шуме и линейных перегрузках. Срок сохраняемости 25 лет и наработка не менее 5000 часов подтверждают ресурс изделия для длительной эксплуатации.
