Назначение соединителя 2РМТ30КПЭ32Г1В1В

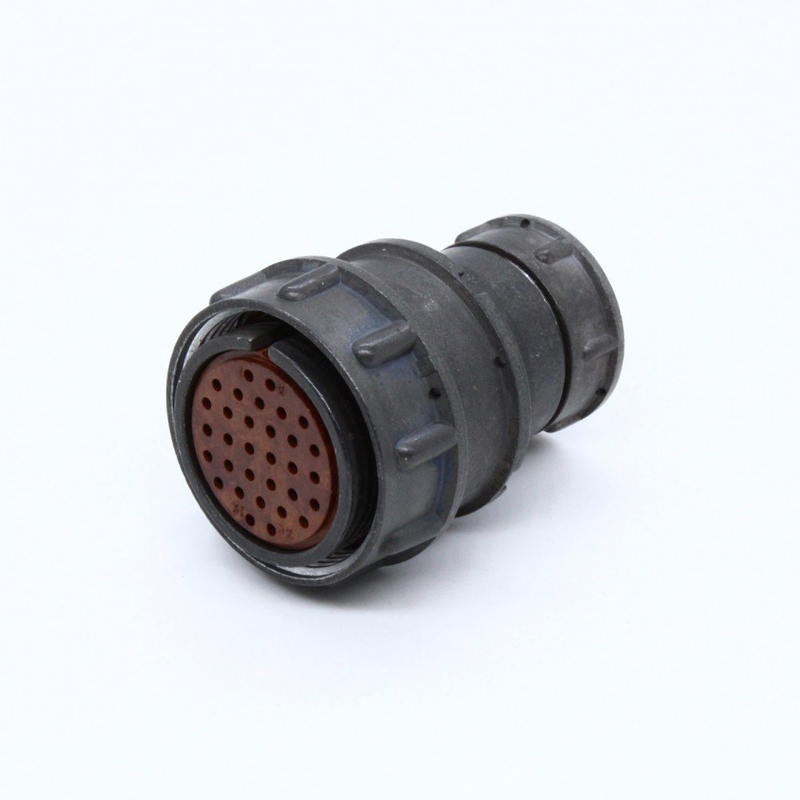

Соединитель 2РМТ30КПЭ32Г1В1В — цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, изготавливается для внутреннего монтажа и может работать с экранированными или неэкранированными кабелями.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия повышенным требованиям заказчика. Разъём выпускается в соответствии с техническими условиями ГЕ0.364.126 ТУ и другими нормативными документами.

Подтверждённые особенности и характеристики

Конструктивные параметры

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 32.
• Часть соединителя: розетка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °С.
• Исполнение: всеклиматическое.

Технические параметры

• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 490 метров на секунду в квадрате (50 g).
• Механический удар одиночного действия: ускорение 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: ускорение 1000 метров на секунду в квадрате (100 g).

Область применения

Соединители серии 2РМТ используются для коммутации электрических цепей в различных видах электро- и радиоаппаратуры общего и специального назначения. Благодаря всеклиматическому исполнению и тропикоустойчивости изделие пригодно для эксплуатации в условиях повышенной влажности и температуры, а также при воздействии вибрационных и ударных нагрузок.

Розетка с 32 контактами и прямым патрубком под экранированный кабель подходит для внутреннего монтажа, где требуется надёжное разъёмное соединение с защитой от помех. Покрытие контактов серебром обеспечивает стабильность переходного сопротивления.

Дополнительные сведения

Год выпуска изделия — 2015. Информация о производителе «Элекон» в предоставленных данных указана как справочная. Приёмка «5» свидетельствует о повышенном уровне контроля качества. Комплектация, страна производства, гарантия и сертификаты в исходных данных не указаны.
