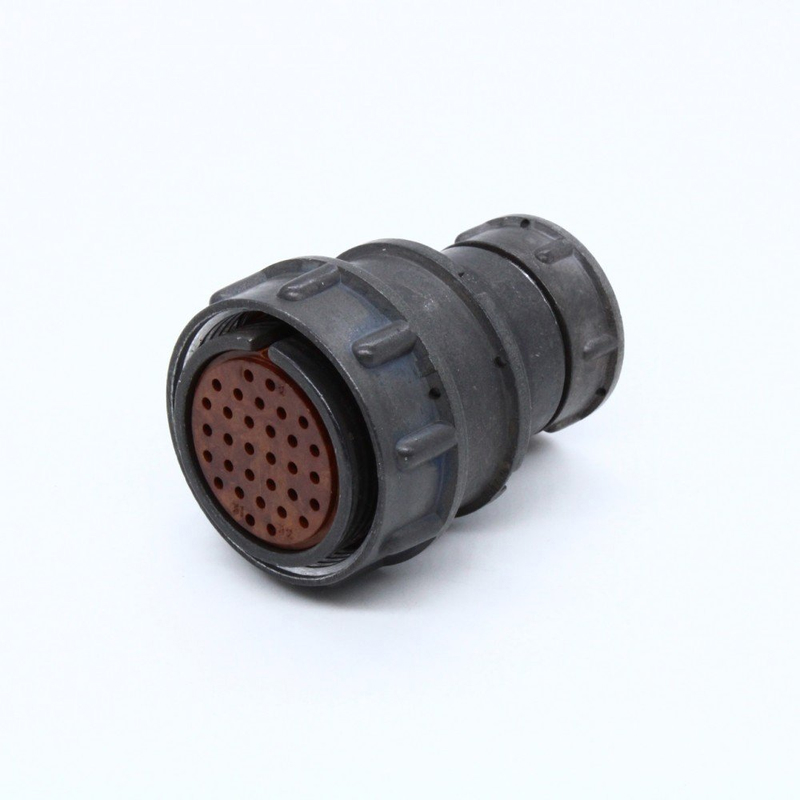

Назначение соединителя 2РМТ30КПЭ32Г1В1В

Соединитель 2РМТ30КПЭ32Г1В1В представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Изделие относится к категории кабельных соединителей и применяется там, где требуется надёжное механическое и электрическое соединение многожильных экранированных кабелей с оборудованием или между отдельными блоками аппаратуры.

Данная модель имеет кабельный тип корпуса и оснащена прямым патрубком с гайкой, обеспечивающей фиксацию и заземление оплётк�� экранированного кабеля. Это делает соединитель востребованным в устройствах, где важна защита передаваемого сигнала от внешних электромагнитных помех.

Подтверждённые технические характеристики

Все приведённые ниже параметры относятся именно к исполнению 2РМТ30КПЭ32Г1В1В и подтверждены данными каталога.

• Количество контактов — 32.
• Диаметр контактов — 1 мм (единое сочетание контактов).
• Максимальная токовая нагрузка на одиночный контакт — 4 А.
• Суммарная максимальная токовая нагрузка на соединитель — 106 А.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебряное.

Столь низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность передачи сигнала и минимизацию потерь даже при работе с токами, близкими к предельным значениям.

Условия эксплуатации

Соединители работоспособны в широком диапазоне температур: от минус 60 °C до плюс 100 °C. Изделие устойчиво к воздействию повышенной влажности — до 98 % при температуре плюс 35 °C. Конструкция также выдерживает механические нагрузки: вибрации и удары, характерные для условий эксплуатации всеклиматического исполнения В2.1 по ГОСТ.

Расшифровка обозначения и применение

Маркировка 2РМТ30КПЭ32Г1В1В читается следующим образом: «2РМТ» — тип соединителя; «30» — условный размер корпуса; «К» — кабельный вид корпуса; «П» — прямой патрубок; «Э» — гайка патрубка для экранированного кабеля; «32» — число контактов; «Г» — розетка; «1» — сочетание контактов (все диаметром 1 мм); «В» — серебряное покрытие контактов.

Модель предназначена для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ. Соединители применяются в электронных устройствах, где требуются надёжные низкочастотные соединения: в блоках питания, измерительной и управляющей аппаратуре, системах передачи сигналов и других случаях, требующих многоконтактной коммутации экранированных линий.

Настоящий товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки и его пригодность для ответственных применений.
