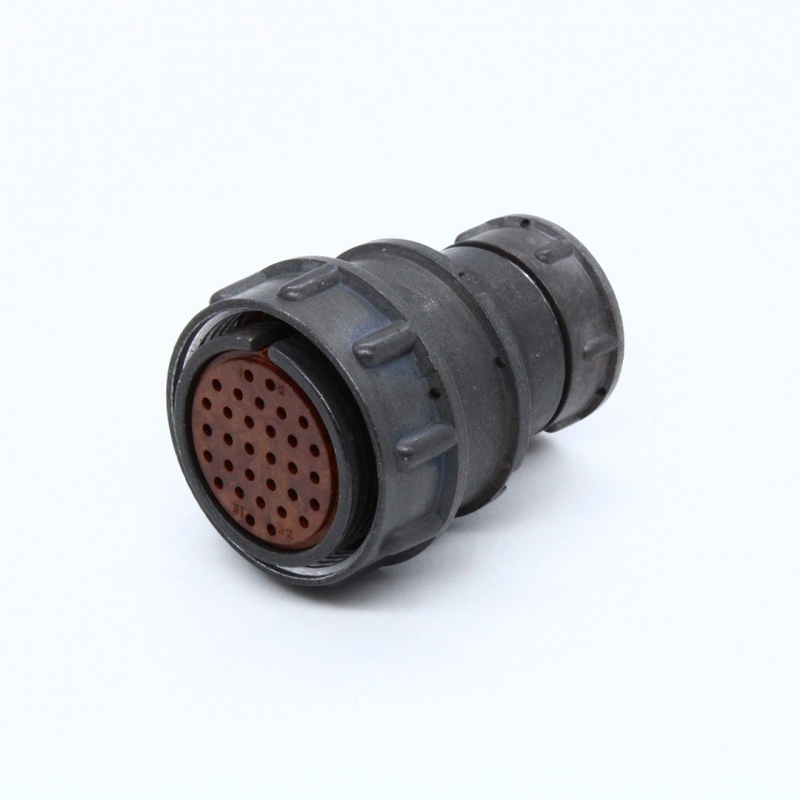

2РМТ30КПЭ32Г1В1В: кабельная розетка для надежных электрических соединений

2РМТ30КПЭ32Г1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в формате кабельной розетки. Изделие предназначено для формирования разъемных соединений в цепях постоянного и переменного тока и применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция модели ориентирована на стабильную передачу электрических сигналов и питания в условиях вибраций, температурных изменений и механических нагрузок. Кабельное исполнение упрощает интеграцию разъема в жгуты и линии подключения оборудования.

Основные характеристики 2РМТ30КПЭ32Г1В1В

Маркировка 2РМТ30КПЭ32Г1В1В указывает на конкретное конструктивное исполнение соединителя. Это кабельная розетка с прямым патрубком и элементами для подключения экранированного кабеля. В конструкции используется 32 контактных гнезда диаметром 1 мм.

Ключевые параметры изделия:

• Тип: цилиндрический низкочастотный соединитель

• Исполнение: негерметичное, кабельное

• Количество контактов: 32

• Тип контактов: гнезда

• Условный размер корпуса: 30

• Способ сочленения: резьбовой

• Рабочее напряжение: до 560 В

• Допустимый ток на один контакт: до 4 А

• Суммарная токовая нагрузка: до 106 А

• Сопротивление контакта: не более 5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Электрическая прочность изоляции: до 1850 В

• Емкость между контактами: не более 6 пФ

• Монтаж проводников: пайка

• Материал изолятора: карболит

• Покрытие контактов: серебряное

• Количество циклов сочленения и расчленения: до 500.

Конструктивные особенности

Разъем 2РМТ30КПЭ32Г1В1В оснащен резьбовым механизмом фиксации. Такое соединение снижает риск самопроизвольного разъединения при вибрации или случайном натяжении кабеля. Резьбовая стыковка особенно востребована в системах, где важно сохранять устойчивый электрический контакт при длительной эксплуатации.

Буква «К» в обозначении связана с кабельным корпусом, «П» обозначает прямой патрубок, а «Э» — исполнение с гайкой, рассчитанной на работу с экранированным кабелем. Это помогает организовать аккуратный ввод кабеля и поддерживать меры по снижению электромагнитных помех в аппаратуре.

Корпус соединителя выполнен из алюминиевого сплава, а общая конструкция рассчитана на объемный монтаж с пайкой. Компактные габариты корпуса — ориентировочно 39 × 54 мм — позволяют использовать розетку в приборных отсеках, распределительных блоках и кабельных сборках с ограниченным монтажным пространством.

Где применяется разъем

Кабельная розетка 2РМТ30КПЭ32Г1В1В подходит для аппаратуры, где требуется подключить большое число цепей через один разъем. Наличие 32 контактов делает ее практичным решением для многоканальных соединений.

Типичные направления применения:

• Блоки питания, управления и сигнализации

• Радиоэлектронная аппаратура

• Контрольно-измерительные приборы

• Промышленные шкафы и пульты управления

• Кабельные жгуты и распределительные системы

• Испытательные стенды

• Оборудование с повышенными требованиями к устойчивости соединений

Соединители семейства 2РМТ рассчитаны на работу в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц.

Условия эксплуатации

2РМТ30КПЭ32Г1В1В относится к негерметичным соединителям, поэтому при проектировании оборудования важно учитывать необходимость защиты от прямого попадания влаги, пыли и агрессивных сред. При этом изделие рассчитано на эксплуатацию в широком диапазоне температур — от −60 до +100 °C.

Для разъемов данного типа указываются показатели вибрационной и ударной стойкости: они способны работать при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц и выдерживать значительные кратковременные механические воздействия. Эти свойства важны для подвижной техники, приборостроения и оборудования, работающего в производственной среде.

Что учитывать при подключении

При использовании 2РМТ30КПЭ32Г1В1В необходимо правильно подобрать ответную часть, соблюсти распайку контактов и обеспечить качественную пайку проводников. Особенно важно не превышать допустимые электрические параметры: ток на отдельный контакт до 4 А и напряжение до 560 В.

Для сохранения характеристик соединения рекомендуется:

• Проверять соответствие контактной схемы подключаемой аппаратуре

• Использовать проводники, рассчитанные на фактическую токовую нагрузку

• Исключать перегрев при пайке

• Контролировать затяжку резьбового соединения

• Защищать разъем от загрязнений и влаги при работе вне корпуса

• Учитывать необходимость экранирования кабеля в цепях, чувствительных к помехам

2РМТ30КПЭ32Г1В1В представляет собой функциональную кабельную розетку для многоконтактных низкочастотных соединений. Сочетание 32 контактов, резьбовой фиксации, возможности подключения экранированного кабеля и устойчивости к эксплуатационным воздействиям делает эту модель подходящей для сложной электротехнической и радиоэлектронной аппаратуры.
